Co to jest przekładnik prądowy?

W tym szczegółowym artykule wyjaśniono, czym jest aTransformator prądujak to działa, dlaczego ma znaczenie w układach elektrycznych, jak wypada w porównaniu z innymi przekładnikami, jak wybrać jeden z nich oraz często zadawane pytania – a wszystko to poparte autorytatywnymi definicjami i standardami branżowymi. Przekładniki prądowe, powszechnie zwaneprzekładniki prądowe (CT)umożliwiają dokładny pomiar prądu, ochronę i kontrolę obwodów elektrycznych wysokiego napięcia poprzez skalowanie prądów do bezpieczniejszych, standardowych wartości dla przyrządów i przekaźników.

Spis treści

1. Co to jest przekładnik prądowy?
2. Jak działa przekładnik prądowy?
3. Dlaczego warto używać przekładnika prądowego?
4. Jakie są typy przekładników prądowych?
5. Jak wybrać odpowiedni przekładnik prądowy?
6. Jakie są typowe zastosowania?
7. Często zadawane pytania (FAQ)

Co to jest przekładnik prądowy?

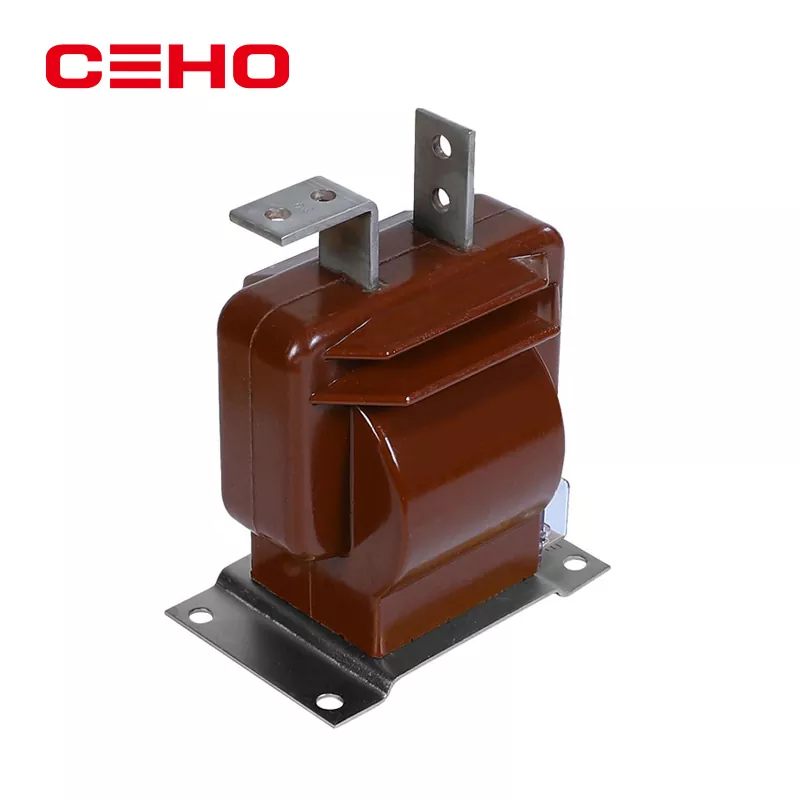

A Transformator prądu(znany również jakoTransformator prądulub CT) jest specyficznym typemtransformator przyrządowyzaprojektowany do skalowania bardzo wysokich prądów przemiennych (AC) z systemów zasilania na proporcjonalny, niższy prąd, który można bezpiecznie podłączyć do liczników, przekaźników ochronnych i urządzeń sterujących.

Definiującą rolą przekładnika prądowego jest umożliwienie bezpiecznego i dokładnego wykrywania prądu w obwodach, w których bezpośredni pomiar byłby niebezpieczny lub niepraktyczny ze względu na wysoki prąd i wysokie napięcie.

Jak działa przekładnik prądowy?

Zasada działania przekładnika prądowego opiera się na indukcji magnetycznej: gdy prąd przemienny przepływa przez przewód pierwotny, wytwarza pole magnetyczne. Ten strumień magnetyczny indukuje proporcjonalny prąd w uzwojeniu wtórnym przekładnika prądowego poprzez indukcję elektromagnetyczną.

• Uzwojenie pierwotne:zwykle pojedynczy zwój (często sam przewodnik).
• Uzwojenie wtórne:wiele zwojów cienkiego drutu, aby wytworzyć zmniejszony prąd.
• Rdzeń magnetyczny:materiał o wysokiej przepuszczalności, który skutecznie kieruje strumień.

Rezultatem jest prąd wtórny, który jest stałym stosunkiem prądu pierwotnego (np. przekładnik prądowy 1000:5 wygeneruje 5 A, gdy prąd pierwotny wynosi 1000 A), umożliwiając urządzeniom pomiarowym bezpieczną i wysoką dokładność.

Dlaczego warto używać przekładnika prądowego?

Przekładniki prądowe są niezbędne w nowoczesnych systemach elektrycznych z kilku powodów:

1. Bezpieczeństwo:Izolują urządzenia i personel od niebezpiecznych obwodów pierwotnych wysokiego napięcia.
2. Dokładność:Zapewniają znormalizowane poziomy prądu dla dokładnego pomiaru i monitorowania obciążenia.
3. Funkcja ochronna:Współpracują z przekaźnikami i zabezpieczeniami w celu wykrywania usterek i wyzwalania wyłączników automatycznych.

Bez przekładników prądowych pomiar lub ochrona sieci wysokoprądowych za pomocą konwencjonalnych przyrządów byłaby niebezpieczna, niedokładna lub jedno i drugie.

Jakie są typy przekładników prądowych?

Przekładniki prądowe występują w kilku postaciach, w zależności od instalacji i zastosowania:

• Przekładniki prądowe typu prętowego:Przewodnik pierwotny przechodzi przez rdzeń z wieloma zwojami wtórnymi.
• Pierścieniowe (toroidalne) przekładniki prądowe:Rdzeń pierścieniowy z przeprowadzonym przez niego przewodnikiem; idealny do pomiarów modernizacyjnych.
• CT okienne:Zaprojektowany tak, aby można było łatwo przewlec przewód pierwotny.
• Przekładniki prądowe z dzielonym rdzeniem:Przekładnik prądowy typu zaciskowego dla wygodnej instalacji bez rozłączania.

Każdy typ spełnia inne potrzeby instalacyjne i wymagania dotyczące dokładności. W podstacjach wysokiego napięcia często stosuje się wytrzymałe szyny lub okna, podczas gdy w scenariuszach konserwacji lub modernizacji można stosować formaty z dzielonym rdzeniem.

Jak wybrać odpowiedni przekładnik prądowy?

Wybór odpowiedniego przekładnika prądowego zależy od:

1. Wartość prądu pierwotnego:Musi odpowiadać maksymalnemu oczekiwanemu prądowi obciążenia.
2. Dodatkowe standardowe wyjście:Zwykle 5 A lub 1 A.
3. Klasa dokładności:Precyzja wymagana do pomiaru a funkcje ochronne.
4. Oceny temperatury i środowiska:Dla warunków instalacji.

Jakie są typowe zastosowania?

CT są stosowane w wielu obszarach elektrotechniki:

• Pomiar: pomiar prądu do celów rozliczeniowych i obliczenia obciążenia.
• Ochrona: wykrywanie warunków nadprądowych lub usterek i inicjowanie wyłączenia wyłącznika.
• Systemy sterowania: przesyłaj dane w czasie rzeczywistym do SCADA lub systemów automatyki.

Często zadawane pytania (FAQ)

Co oznacza „transformator”?
Transformator przyrządowy to urządzenie, które skaluje wielkości systemu dużej mocy (prąd lub napięcie) do znormalizowanych poziomów w celu pomiaru i zabezpieczenia bez obciążania lub zakłócania obwodu pierwotnego.

Czym różni się przekładnik prądowy od transformatora mocy?
Transformator prądowy koncentruje się na precyzyjnym skalowaniu w celu pomiaru i bezpieczeństwa, podczas gdy transformator mocy koncentruje się na przenoszeniu mocy między poziomami napięcia przy minimalnych stratach.

Dlaczego nie należy nigdy operować tomografu komputerowego z otwartym uzwojeniem wtórnym?
Pozostawienie otwartego przekładnika prądowego może powodować niebezpiecznie wysokie napięcia, gdy transformator próbuje utrzymać prąd, ryzykując uszkodzenie izolacji i zagrożenie bezpieczeństwa.

Jaka jest standardowa wartość znamionowa prądu wtórnego?
Standardowe wyjścia wtórne przekładników prądowych mają zazwyczaj natężenie 1 A lub 5 A, co pozwala dopasować je do typowych wymagań wejściowych przyrządów i przekaźników.

Czy do pomiaru prądu stałego można używać przekładników prądowych?
Standardowe przekładniki prądowe działają na indukcję magnetyczną prądu przemiennego i nie nadają się do prądu stałego; zamiast tego stosowane są specjalne czujniki (np. Efekt Halla).
