Co to jest podstacja typu skrzynkowego?

Co m.inA Podstacja skrzynkowa?

A Podstacja skrzynkowaznany również jako prefabrykowanyLub podstacja kompaktowa, to fabrycznie zmontowana, zamknięta jednostka, która integruje wszystkie istotne elementy tradycyjnej podstacji elektrycznej w jedną, odporną na warunki atmosferyczne metalową obudowę. Jest przeznaczony do transformacji i dystrybucji energii od średniego napięcia (SN) do niskiego napięcia (LV).

Pomyśl o tym jak o stacji dystrybucji energii typu „plug and play”, która zastępuje duże, stacjonarne budynki podstacji.

Składniki Apodstacja skrzynkowa

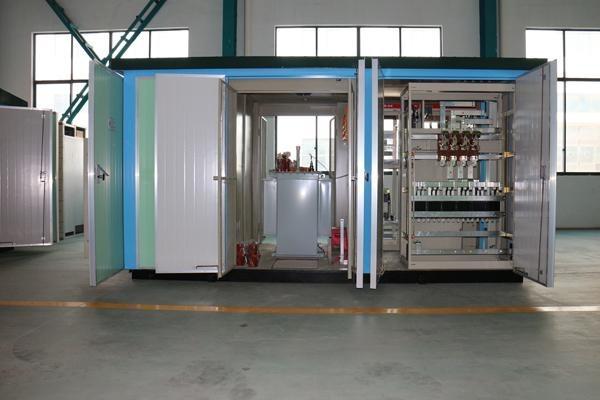

A podstacja skrzynkowa jest zaprojektowany z trzema głównymi przedziałami: rozdzielnicą wysokiego napięcia, transformatorem i urządzeniami dystrybucyjnymi niskiego napięcia. Każdy przedział odgrywa kluczową rolę w zapewnieniu wydajnej konwersji i dystrybucji energii.

Rozdzielnica wysokiego napięcia

Zwykle działa przy napięciu znamionowym 10 kV lub 35 kV.

Zawiera produkowane w kraju lub importowane jednostki główne pierścieniowe i wyłączniki próżniowe.

Wyposażone w bezpieczniki ograniczające prąd w celu zwiększenia bezpieczeństwa.

Transformatory

Dostępne w konfiguracji zanurzonej w oleju i suchej.

Może pomieścić transformatory o mocy do 1600 kVA.

Posiada obudowę ochronną wykonaną z materiałów izolacyjnych lub metalowych.

Urządzenia dystrybucyjne niskiego napięcia

Obejmuje panele dystrybucji mocy, panele oświetleniowe, panele pomiarowe i panele kompensacji mocy biernej.

Wyposażone w automatyczne systemy kontroli temperatury i kondensacji.

Pomaga osiągnąć efektywne dostarczanie mocy do użytkownika.

Cechy podstacji kontenerowych

(1) Zaawansowana technologia, bezpieczna i niezawodna; (2) Wysoki stopień automatyzacji; (3) Prefabrykacja fabryczna; (4) Elastyczne opcje konfiguracji; (5) Ekonomiczne i dające szybkie rezultaty; (6) Kompaktowa powierzchnia; (7) Estetyczny wygląd, dobrze komponujący się z otoczeniem.

Klasyfikacja podstacji skrzynkowych

1) Typ modułowy. Rozdzielnice wysokiego i niskiego napięcia oraz transformator są umieszczone w metalowej obudowie, z korytarzem operacyjnym zarezerwowanym dla urządzeń dystrybucyjnych wysokiego i niskiego napięcia. Ten typ podstacji kontenerowej ma stosunkowo duże rozmiary i jest obecnie rzadko używany.

(2) Typ jednostki zintegrowanej. Zamiast korzystać z istniejących kompletnych zestawów sprzętu, urządzenia sterujące i zabezpieczające wysokiego i niskiego napięcia są instalowane bezpośrednio wewnątrz obudowy, tworząc pojedynczą jednostkę. Zaprojektowane z myślą o bezobsługowej pracy, obudowy te nie mają korytarza operacyjnego i są kompaktowe; są one również znane jako podstacje skrzynkowe typu europejskiego lub standardowego.

(3) Typ zintegrowany. Taka konstrukcja upraszcza urządzenia sterujące i zabezpieczające wysokiego napięcia, umieszczając zarówno sprzęt dystrybucyjny wysokiego i niskiego napięcia, jak i główny korpus transformatora w zbiorniku oleju transformatora, tworząc jedną jednostkę. Jest jeszcze bardziej kompaktowy, a jego objętość jest porównywalna z transformatorem zanurzonym w oleju o tej samej pojemności – w przybliżeniu jedną trzecią wielkości podstacji skrzynkowej w stylu europejskim. Znana jest również jako podstacja skrzynkowa w stylu amerykańskim lub podstacja skrzynkowa typu kompaktowego.

Rodzaje i modelepodstacja skrzynkowas

podstacja skrzynkowasą dostępne w różnych modelach i konfiguracjach, aby spełnić różne potrzeby operacyjne. Każdy model jest starannie zaprojektowany, aby oferować określone korzyści i spełniać unikalne wymagania użytkowników.

Typowe modele

Modele rozdzielnic wysokiego napięcia

Modele szaf transformatorowych typu suchego

Modele rozdzielnic niskiego napięcia

Globalne modele standardowe

Europejski styl: Większy rozmiar ze scentralizowanymi komponentami.

Amerykański styl: Zapewnia lepszą wydajność chłodzenia, ale jest większy.

Zintegrowany: Mniejsza powierzchnia, ale oferuje zalety podobne do stylu amerykańskiego.

Wytyczne dotyczące obsługi i konserwacji

Skuteczne strategie obsługi i konserwacji mają kluczowe znaczenie dla żywotności i niezawodnościpodstacja skrzynkowaS. Regularne przeglądy i czynności konserwacyjne zapobiegają nieoczekiwanym awariom i zapewniają nieprzerwane zasilanie.

Podstawowe wymagania operacyjne

Zainstaluj na podwyższonej platformie, aby zapobiec przedostawaniu się wody.

Aby zapewnić bezpieczeństwo, należy zapewnić niezawodne połączenie z siecią uziemiającą.

Utrzymuj obszar wokół podstacji w czystości i wolny od zanieczyszczeń.

Regularne przeglądy i konserwacja

Regularnie sprawdzaj urządzenia wysokiego napięcia i transformatory.

Przeprowadzić testy izolacji, aby zapewnić bezpieczną pracę.

Konserwuj układ chłodzenia, aby zapobiec przegrzaniu.

Wyzwania i rozważania

Chwilapodstacja skrzynkowaoferują wiele korzyści, istnieją jednak również wyzwania, które wymagają dokładnego rozważenia. Wyzwania te obejmują różne aspekty, w tym wpływ na środowisko i ograniczenia operacyjne.

Względy ochrony środowiska i bezpieczeństwa

Ryzyko przegrzania i konieczność zapewnienia odpowiedniej wentylacji.

Potencjalny wpływ na środowisko wynikający z niewłaściwej utylizacji materiałów.

Środki bezpieczeństwa zapobiegające nieuprawnionemu dostępowi.

Ograniczenia operacyjne

Ograniczenia wydajności niektórych modeli transformatorów.

Konieczność ciągłej konserwacji, aby uniknąć problemów operacyjnych.

Wyzwania związane z integracją z istniejącymi systemami.

Wniosek

Podstacja skrzynkowa to fabrycznie montowana, zamknięta, metalowa jednostka do przetwarzania i dystrybucji energii SN-NN, integrująca podstawowe komponenty (rozdzielnice wysokiego napięcia, transformator, sprzęt niskiego napięcia) jako alternatywa typu „plug and play” dla tradycyjnych podstacji.

Charakteryzuje się zaawansowaną technologią, elastyczną konfiguracją, kompaktowymi rozmiarami i opłacalnością, z trzema głównymi typami (modułowy, w stylu europejskim, w stylu amerykańskim) i różnymi modelami spełniającymi różne potrzeby. Właściwa obsługa i konserwacja są niezbędne, aby sprostać wyzwaniom, takim jak przegrzanie i problemy z integracją.

CEHO Electric wyróżnia się podstawową zaletą, jaką jest elastyczne dostosowywanie, oferując dostosowane do indywidualnych potrzeb rozwiązania (napięcie, pojemność, scenariusze zastosowań) obejmujące wszystkie standardowe modele. Wykorzystuje wysokiej jakości komponenty rdzenia i ściśle kontrolowane transformatory zapewniające stabilność, a także inteligentną kontrolę niskiego napięcia. Dzięki ustandaryzowanej prefabrykacji, przyjaznej dla użytkownika konserwacji i profesjonalnej obsłudze posprzedażnej zapewnia wydajne, bezpieczne i opłacalne rozwiązania energetyczne.

Jeśli masz jakiekolwiek powiązane potrzeby, odwiedź naszą stronę internetową, aby uzyskać więcej informacji lub skontaktuj się bezpośrednio z naszym profesjonalnym zespołem. Pamiętaj, wybierajCEHO oznacza wybór niezawodności i innowacyjności!

Podstacja skrzynkowa (podstacja prefabrykowana/kompaktowa) – często zadawane pytaniaS

Podstawowe informacje

P1: Co to jest podstacja skrzynkowa?

Odp.: Podstacja skrzynkowa, zwana także podstacją prefabrykowaną lub kompaktową, to fabrycznie zmontowana, zamknięta jednostka, która integruje wszystkie istotne elementy tradycyjnej podstacji elektrycznej w jedną, odporną na warunki atmosferyczne metalową obudowę. Stosowany jest do transformacji i dystrybucji energii elektrycznej od średniego napięcia (SN) do niskiego (NN), stanowiąc alternatywę typu „plug and play” dla dużych, tradycyjnych budynków podstacji.

P2: Jakie są główne elementy podstacji skrzynkowej?

Odp.: Składa się z trzech głównych przedziałów, z których każdy odgrywa kluczową rolę w przetwarzaniu i dystrybucji energii:

Rozdzielnica wysokiego napięcia: zwykle działa przy napięciu 10 kV lub 35 kV, wyposażona w pierścieniowe zespoły główne, wyłączniki próżniowe i bezpieczniki ograniczające prąd.

Transformatory: dostępne w konfiguracjach zanurzonych w oleju i suchych, o mocy do 1600 kVA, z ochronną obudową izolacyjną lub metalową.

Sprzęt do dystrybucji niskiego napięcia: obejmuje panele dystrybucji mocy, panele oświetleniowe, panele pomiarowe, panele kompensacji mocy biernej oraz systemy automatycznej kontroli temperatury/kondensacji.

Cechy

P3: Jakie są kluczowe cechy podstacji skrzynkowych?

Odp.: Główne cechy to: (1) Zaawansowana technologia, bezpieczna i niezawodna; (2) Wysoki stopień automatyzacji; (3) Prefabrykacja fabryczna; (4) Elastyczne opcje konfiguracji; (5) Ekonomiczne i dające szybkie rezultaty; (6) Kompaktowa powierzchnia; (7) Estetyczny wygląd, który komponuje się z otoczeniem.

Klasyfikacja i modele

P4: Jakie są główne klasyfikacje podstacji skrzynkowych?

Odp.: Istnieją trzy główne typy:

Typ modułowy: Rozdzielnice wysokiego i niskiego napięcia oraz transformator znajdują się w metalowej obudowie z korytarzem operacyjnym; stosunkowo duży i obecnie rzadko używany.

Typ jednostki zintegrowanej: Urządzenia sterujące/zabezpieczające wysokiego i niskiego napięcia są instalowane bezpośrednio w obudowie (bez korytarza operacyjnego), bezobsługowe, kompaktowe; zwany także europejskim lub standardowym.

Typ zintegrowany: Urządzenia do dystrybucji wysokiego i niskiego napięcia oraz główny korpus transformatora są umieszczone w zbiorniku oleju transformatora, są bardziej kompaktowe (około 1/3 wielkości w stylu europejskim); zwany także amerykańskim lub kompaktowym.

P5: Jakie modele podstacji skrzynkowych są dostępne?

Odp.: Istnieją różne modele spełniające różne potrzeby, w tym: modele rozdzielnic wysokiego napięcia, modele szaf transformatorowych typu suchego, modele rozdzielnic niskiego napięcia, modele zgodne ze standardami światowymi (styl europejski: większy ze scentralizowanymi komponentami; styl amerykański: lepsze chłodzenie, ale większy; zintegrowany: mniejsza powierzchnia z zaletami w stylu amerykańskim).

Obsługa i konserwacja

P6: Jakie są podstawowe wymagania operacyjne dla podstacji skrzynkowych?

Odp.: Podstawowe wymagania są następujące: (1) Instalacja na podwyższonej platformie, aby zapobiec przedostawaniu się wody; (2) Dla bezpieczeństwa zapewnić niezawodne połączenie z siecią uziemiającą; (3) Utrzymuj obszar wokół podstacji w czystości i wolnej od zanieczyszczeń.

P7: Jakie regularne inspekcje i konserwacja są potrzebne w przypadku podstacji skrzynkowych?

Odp.: Regularna konserwacja obejmuje: (1) kontrolę sprzętu wysokiego napięcia i transformatorów; (2) Przeprowadzanie testów izolacji w celu zapewnienia bezpiecznej pracy; (3) Konserwacja układu chłodzenia, aby zapobiec przegrzaniu.

Wyzwania i rozważania

P8: Jakie względy środowiskowe i bezpieczeństwa należy wziąć pod uwagę w przypadku podstacji skrzynkowych?

Odp.: Kluczowe kwestie to: (1) ryzyko przegrzania wymagające odpowiedniej wentylacji; (2) Potencjalny wpływ na środowisko wynikający z niewłaściwej utylizacji materiałów; (3) Środki bezpieczeństwa zapobiegające nieuprawnionemu dostępowi.

P9: Jakie ograniczenia operacyjne mają podstacje skrzynkowe?

Odp.: Główne ograniczenia to: (1) Ograniczenia wydajności niektórych modeli transformatorów; (2) Konieczność ciągłej konserwacji w celu uniknięcia problemów operacyjnych; (3) Wyzwania związane z integracją z istniejącymi systemami.
