Transformator rozdzielczy zanurzony w oleju z przełącznikiem zaczepów bez obciążenia

Transformator rozdzielczy zanurzony w oleju z bezobciążeniowym przełącznikiem zaczepów to niezawodny produkt z fabryki Ceho. W rdzeniu zastosowano walcowane na zimno arkusze stali krzemowej o ziarnie zorientowanym o wysokiej przepuszczalności. Ma konstrukcję rdzeniową z całkowicie skośnymi złączami i strukturę segmentową. Kolumny rdzeniowe mają wielopoziomowe schodkowe przekroje kołowe, podczas gdy jarzmo i rdzeń zachowują jednolite przekroje poprzeczne.

Rdzeń tego produktu wykorzystuje walcowane na zimno arkusze stali krzemowej o zorientowanym ziarnie o wysokiej przepuszczalności. Charakteryzuje się konstrukcją rdzeniową z całkowicie skośnymi złączami i strukturą segmentową. Kolumny rdzeniowe mają wielopoziomowe schodkowe przekroje kołowe, podczas gdy jarzmo i rdzeń zachowują jednolite przekroje poprzeczne.

W uzwojeniach zastosowano karbowane kanały olejowe z impregnacją bez lakieru i wiązaniem taśmą dociskową. Wszystkie uzwojenia są cewkami koncentrycznymi. W uzwojeniu wysokiego napięcia znajdują się odczepy odpowiadające wymaganiom napięcia zaczepu, podłączone do przełącznika zaczepów zamontowanego na pokrywie zbiornika. Umożliwia to przekazywanie napięcia w zakresie od 10 kV do 20 kV oraz regulację napięcia odczepowego po odłączeniu zasilania.

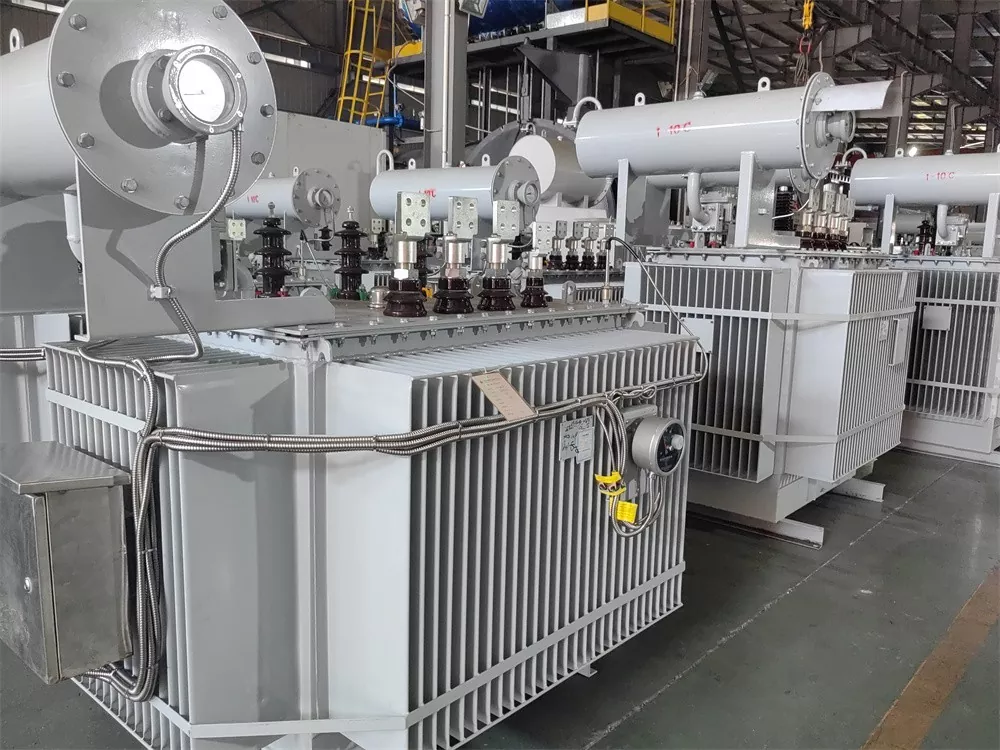

Urządzenia zabezpieczające Transformatory 30 ~ 2000 kVA są wyposażone w ciśnieniowe zawory bezpieczeństwa. Przekaźniki gazowe z zaciskami alarmowymi i wyłączającymi można zainstalować zgodnie z wymaganiami użytkownika. Urządzenia do pomiaru temperatury oleju Wszystkie transformatory są wyposażone w szklane gniazda termometru zamontowane na górze zbiornika, wystające w głąb oleju na głębokość 120±10 mm. Transformatory 1000 ~ 2000 kVA są wyposażone w zewnętrzne termometry sygnałowe. Transformator olejowy rozdzielczy ze zbiornikami bezobciążeniowego przełącznika zaczepów ma ściany faliste i jest wykończony trwałą powłoką malowaną proszkowo. Karbowane żeberka nie tylko zapewniają chłodzenie, ale także pełnią funkcję elementów „oddychających”, a ich elastyczność kompensuje zmiany objętości oleju spowodowane wahaniami temperatury. Dlatego w pełni uszczelnione transformatory eliminują potrzebę stosowania konserwatora oleju, zmniejszając całkowitą wysokość. Napełnianie olejem próżniowym podczas hermetyzacji całkowicie usuwa wilgoć z transformatora, zapobiegając kontaktowi oleju transformatorowego z powietrzem. To skutecznie blokuje wnikanie tlenu i wody, które mogłoby pogorszyć właściwości izolacji i przyspieszyć starzenie się oleju, eliminując w ten sposób potrzebę okresowych testów pobierania próbek oleju.

Parametry techniczne

Kontrola transformatora rozdzielczego przed rozpoczęciem pracy

1. Sprawdź certyfikację transformatora; jeżeli certyfikacja przekracza dwa miesiące, należy ponownie sprawdzić rezystancję izolacji.

2. Sprawdź poziom oleju i odpowietrznik zanurzonego w oleju transformatora rozdzielczego z bezobciążeniowym przełącznikiem zaczepów; brak wycieków oleju, stan oleju w normie, przy odpowiedniej wentylacji.

3. Sprawdź integralność tulei izolacyjnych wysokiego/niskiego napięcia i powiązanych przewodów; upewnij się, że śruby są bezpieczne.

4. Sprawdź, czy położenie przełącznika regulatora napięcia jest prawidłowe; sprawdź, czy bezpieczniki wysokiego/niskiego napięcia są prawidłowo dopasowane.

5. Upewnij się, że urządzenia odgromowe są w pełni sprawne; zmierzona rezystancja uziemienia musi spełniać normy.

6. Nie zaobserwowano nieprawidłowości w kablach i szynach zbiorczych.

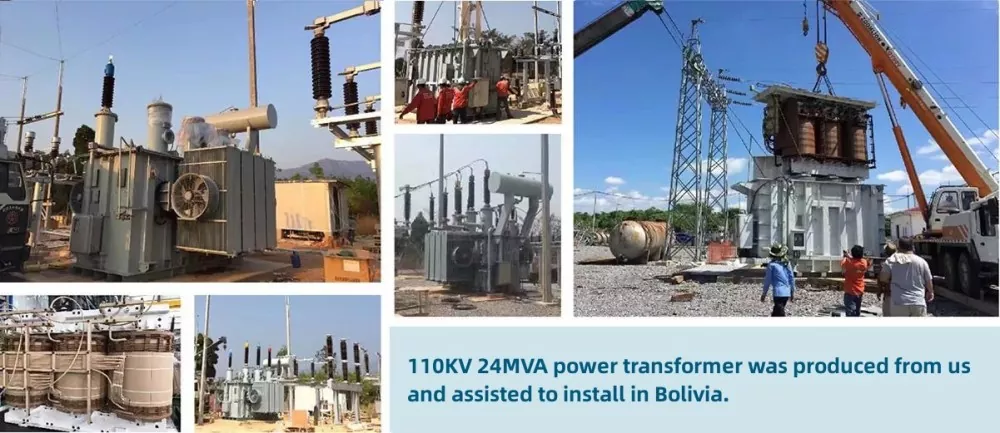

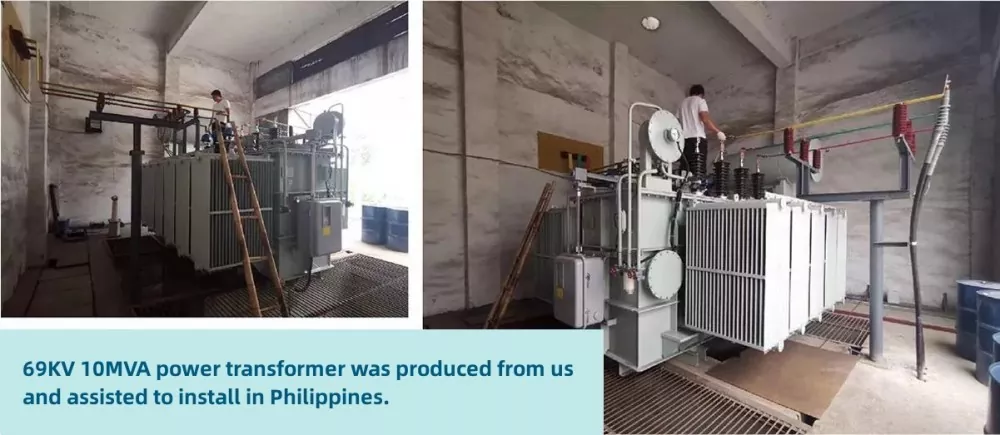

Zdjęcia klientów

Uwagi dotyczące konserwacji

● Praca ręczna wymaga wcześniej zaplanowanych wyłączeń w celu wymiany przełącznika zaczepów.

● Regularnie sprawdzaj zużycie mechaniczne przełącznika zaczepów w zanurzonym w oleju transformatorze rozdzielczym z bezobciążeniowym przełącznikiem zaczepów.

● Monitoruj jakość oleju, aby zapewnić wydajność izolacji i chłodzenia.
