JDZ Jednofazowy transformator napięciowy z żywicy epoksydowej

Technologia odlewania żywicy epoksydowej zrewolucjonizowała konstrukcję jednofazowych przekładników napięciowych odlewanych z żywicy epoksydowej JDZ, zapewniając im doskonałą izolację, wytrzymałość mechaniczną i odporność na warunki środowiskowe. Jest szczególnie ceniony za niezawodność i dokładność w zastosowaniach jednofazowych. Jego kompaktowa, bezobsługowa konstrukcja sprawia, że ​​nadaje się do instalacji wewnętrznych i zewnętrznych w różnych gałęziach przemysłu.

Od elektrowni po obiekty przemysłowe i budynki komercyjne – nasze przekładniki napięciowe są niezbędnymi narzędziami do zarządzania energią i ochrony systemów. Ich zdolność do utrzymania dokładności w różnorodnych warunkach pracy sprawia, że ​​są one preferowanym wyborem dla inżynierów i techników zajmujących się systemami średniego napięcia.

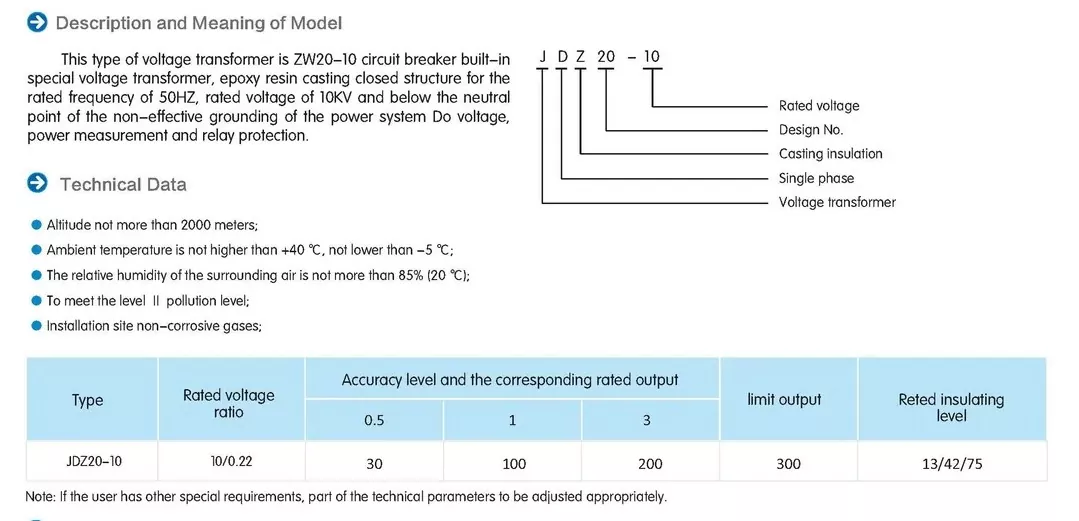

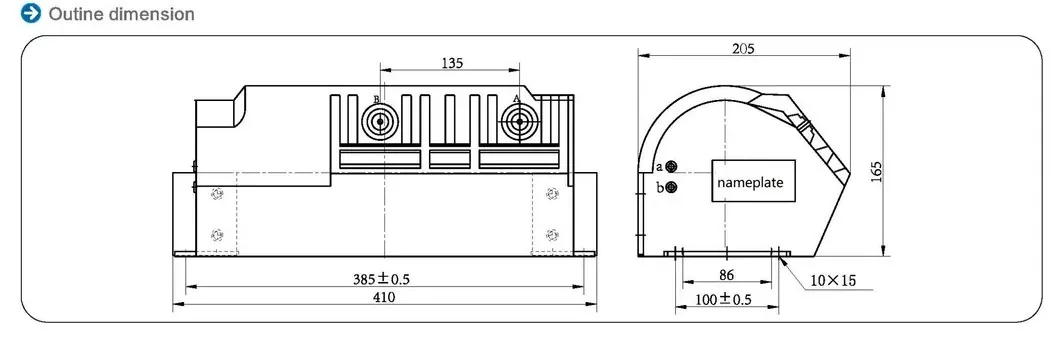

Specyfikacja

Co to jest jednofazowy transformator napięciowy z żywicy epoksydowej JDZ?

Jednofazowy transformator napięciowy odlewany z żywicy epoksydowej JDZ to precyzyjny transformator przyrządowy zaprojektowany specjalnie do pomiaru napięcia i ochrony w systemach elektroenergetycznych. To urządzenie działa na zasadzie indukcji elektromagnetycznej i przekształca wysokie napięcia pierwotne w znormalizowane niskie napięcia wtórne, zazwyczaj 110 V lub 100/√3 V, odpowiednie do podłączenia do przyrządów pomiarowych, przekaźników ochronnych i sprzętu sterującego.

Konstrukcja rdzenia transformatora składa się z wysokiej jakości laminatów ze stali krzemowej nawiniętych precyzyjnymi uzwojeniami miedzianymi, a wszystko to jest zamknięte w specjalnie opracowanej żywicy epoksydowej. Ten proces odlewania tworzy monolityczną strukturę, która zapewnia wyjątkową wytrzymałość dielektryczną, eliminując jednocześnie kieszenie powietrzne, które mogłyby prowadzić do wyładowań niezupełnych. Oznaczenie JDZ odnosi się do konfiguracji jednofazowej, gdzie „J” oznacza przekładnik napięciowy, „D” oznacza jednofazowy, a „Z” oznacza technologię odlewania żywicy epoksydowej.

Kluczowe cechy operacyjne obejmują zdefiniowaną klasę dokładności (zwykle 0,2, 0,5 lub 1,0), określone parametry wydajności cieplnej i zgodność z normami międzynarodowymi, takimi jak IEC 60044-2. Urządzenie utrzymuje liniowe współczynniki transformacji w całym zaprojektowanym zakresie napięcia, zapewniając precyzję pomiaru nawet podczas wahań systemu. Jego konstrukcja obejmuje bariery i optymalizację drogi upływu, aby zapobiec podążaniu za powierzchnią, co jest szczególnie ważne w wilgotnych lub zanieczyszczonych środowiskach.

Hermetyzacja jednofazowego transformatora napięciowego JDZ z żywicy epoksydowej spełnia wiele kluczowych funkcji: zapewnia mechaniczną ochronę uzwojeń, tworzy barierę odporną na wilgoć i równomiernie rozprowadza naprężenia elektryczne w całej konstrukcji. Rezultatem jest transformator o doskonałej wytrzymałości zwarciowej i odporności na czynniki środowiskowe w porównaniu z konwencjonalnymi konstrukcjami wypełnionymi olejem lub suchymi.

Kluczowe funkcje

Jednofazowy transformator napięciowy z żywicy epoksydowej JDZ ma kilka charakterystycznych cech, które odróżniają go od konwencjonalnych transformatorów napięciowych. Jego konstrukcja koncentruje się na niezawodności, dokładności i długoterminowej wydajności w wymagających środowiskach elektrycznych.

System hermetyzacji żywicą epoksydową stanowi najważniejszy postęp technologiczny transformatora. Ten specjalnie opracowany związek zapewnia wyjątkowe właściwości dielektryczne przy typowej wytrzymałości dielektrycznej przekraczającej 20 kV/mm. Proces odlewania zapewnia całkowite zanurzenie wszystkich aktywnych komponentów, tworząc pozbawiony pustych przestrzeni system izolacyjny, który zapobiega występowaniu wyładowań niezupełnych nawet przy ciągłej pracy przy napięciu znamionowym. Formuła żywicy zawiera stabilizatory UV do zastosowań zewnętrznych, utrzymujące integralność izolacji pomimo długotrwałej ekspozycji na światło słoneczne.

Wytrzymałość mechaniczna to kolejna cecha charakterystyczna konstrukcji JDZ. Żywica epoksydowa tworzy sztywną, odporną na wstrząsy obudowę, która chroni wewnętrzne elementy przed wibracjami, naprężeniami mechanicznymi i przypadkowymi uderzeniami. Taka konstrukcja eliminuje potrzebę stosowania zewnętrznych obudów ochronnych w wielu zastosowaniach, zmniejszając całkowity obszar instalacji. Naturalne właściwości zmniejszające palność materiału spełniają rygorystyczne wymagania bezpieczeństwa pożarowego bez konieczności stosowania dodatkowych powłok ognioodpornych.

Parametry elektryczne obejmują niskie straty magnetyczne dzięki wysokiej jakości rdzeniom ze stali krzemowej o ziarnie zorientowanym i precyzyjnie uzwojonym uzwojeniom miedzianym. Transformator charakteryzuje się doskonałą charakterystyką charakterystyki częstotliwościowej, zachowując dokładność w szerokim zakresie częstotliwości od 15 Hz do 100 Hz. Jego właściwości termiczne zapewniają stabilną pracę w zakresie temperatur od -40°C do +70°C, przy starannie kompensowanych współczynnikach temperaturowych w konstrukcji, aby zachować dokładność pomiaru.

Transformator wykorzystuje zaawansowane techniki gradacji pola w konstrukcji zacisków, wykorzystując osadzone elektrody i kontury odprężające w celu zarządzania rozkładem pola elektrycznego. Zapobiega to wyładowaniom koronowym w punktach wysokiego napięcia i zwiększa długoterminową niezawodność. Wszystkie części pod napięciem pozostają całkowicie hermetyczne, co eliminuje odsłonięte połączenia wysokiego napięcia i znacznie poprawia bezpieczeństwo pracy.

Aplikacje

Jednofazowy transformator napięciowy z żywicy epoksydowej JDZ znajduje szerokie zastosowanie w wielu sektorach przemysłu elektroenergetycznego ze względu na wszechstronne właściwości użytkowe i solidną konstrukcję.

W zakładach wytwarzania energii transformatory te pełnią kluczową rolę w pomiarach mocy generatora, synchronizacji sieci i systemach zabezpieczających. Dostarczają dokładne sygnały napięciowe dla systemów sterowania turbin, urządzeń wzbudzających i urządzeń do korekcji współczynnika mocy. Ich kompaktowa konstrukcja umożliwia instalację w ograniczonych przestrzennie przedziałach rozdzielnic w pobliżu generatorów lub transformatorów podwyższających napięcie.

Sieci przesyłowe i dystrybucyjne wykorzystują transformatory JDZ do pomiaru przychodów w podstacjach, punktach monitorowania linii zasilających i miejscach połączeń wzajemnych generacji rozproszonej. Umożliwiają precyzyjny pomiar napięcia dla systemów SCADA, algorytmy wykrywania uszkodzeń oraz urządzenia do automatycznej regulacji napięcia. Konstrukcja z żywicy epoksydowej okazuje się szczególnie cenna w podziemnych systemach dystrybucyjnych, gdzie najważniejsza jest odporność na wilgoć.

Zakłady przemysłowe wykorzystują te transformatory do systemów sterowania procesami, monitorowania jakości energii i ochrony sprzętu. Przemysł ciężki, taki jak huty stali, huty aluminium i zakłady chemiczne, czerpią korzyści z odporności JDZ na wibracje i odporność na przewodzące środowiska pyłowe. Transformatory płynnie integrują się z bateriami kondensatorów w celu korekcji współczynnika mocy i bateriami filtrów harmonicznych w celu poprawy jakości energii.

Systemy elektryczne budynków komercyjnych obejmują transformatory JDZ do pomiaru głównych usług, opomiarowania najemców i monitorowania systemu zasilania awaryjnego. Ich właściwości ognioodporne sprawiają, że nadają się do montażu w pomieszczeniach elektrycznych bez dodatkowych środków ochrony przeciwpożarowej. Centra danych szczególnie cenią sobie dokładność i niezawodność w zakresie monitorowania zużycia energii i sterowania systemem UPS.

Instalacje energii odnawialnej, w tym farmy słoneczne i elektrownie wiatrowe, wykorzystują te transformatory do pomiaru i zabezpieczenia połączeń sieciowych. Ich szeroka tolerancja temperaturowa pozwala na instalację na zewnątrz w różnych warunkach klimatycznych, a ich odporność na mgłę solną sprawia, że ​​nadają się do zastosowań w przybrzeżnych farmach wiatrowych.

Zalety stosowania żywicy epoksydowej w przekładnikach napięciowych

Zastosowanie żywicy epoksydowej w jednofazowych przekładnikach napięciowych JDZ zapewnia liczne zalety techniczne i operacyjne w porównaniu z tradycyjnymi metodami izolacji, czyniąc ją preferowanym wyborem w nowoczesnych zastosowaniach elektrycznych.

Doskonałe właściwości dielektryczne żywicy epoksydowej zapewniają wyjątkową wydajność izolacyjną, przy wytrzymałości dielektrycznej zazwyczaj 5-10 razy większej niż w przypadku konwencjonalnych materiałów izolacyjnych. Pozwala to na bardziej kompaktowe konstrukcje transformatorów bez uszczerbku dla wymagań dotyczących odstępu elektrycznego. Jednorodny charakter żywicy lanej eliminuje połączenia między różnymi materiałami izolacyjnymi, zapobiegając punktom osłabienia dielektrycznego, które mogłyby prowadzić do przedwczesnej awarii.

Odporność na wilgoć żywicy epoksydowej stanowi znaczną poprawę w porównaniu z systemami izolacyjnymi papierowo-olejowymi lub lakierowanymi. W przeciwieństwie do materiałów na bazie celulozy, które z czasem pochłaniają wilgoć, żywica epoksydowa tworzy nieprzepuszczalną barierę, która utrzymuje stałą rezystancję izolacji przez cały okres użytkowania transformatora. Ta cecha okazuje się nieoceniona w wilgotnym środowisku lub zastosowaniach narażonych na okresową kondensację.

Kolejną kluczową zaletą jest stabilność mechaniczna, gdyż utwardzona żywica tworzy sztywną matrycę, która unieruchamia wszystkie wewnętrzne elementy. Zapobiega to ruchom uzwojenia podczas zwarć, co jest częstą przyczyną awarii w konwencjonalnych konstrukcjach. Hermetyzacja chroni również przed kurzem, chemikaliami i korozyjną atmosferą, która może uszkodzić inne systemy izolacyjne.

Zalety wydajności cieplnej obejmują lepsze odprowadzanie ciepła w porównaniu do jednostek wypełnionych olejem i doskonałą tolerancję cykli cieplnych w porównaniu z konstrukcjami typu suchego. Współczynnik rozszerzalności cieplnej żywicy epoksydowej można dostosować tak, aby odpowiadał współczynnikowi osadzonych przewodników, minimalizując naprężenia termiczne podczas zmian obciążenia. Efektem jest poprawa długoterminowej stabilności parametrów elektrycznych.

Z punktu widzenia konserwacji jednofazowy transformator napięciowy odlewany z żywicy epoksydowej JDZ praktycznie nie wymaga rutynowej konserwacji, co eliminuje potrzebę okresowych testów oleju, procedur suszenia lub pomiarów rezystancji izolacji. Uszczelniona konstrukcja zapobiega przedostawaniu się zanieczyszczeń i utrzymuje stałą charakterystykę działania przez dziesięciolecia użytkowania.

Korzyści dla środowiska obejmują brak łatwopalnego oleju izolacyjnego, zmniejszenie zagrożenia pożarowego i wyeliminowanie potencjalnego ryzyka zanieczyszczenia gleby. Nowoczesne receptury epoksydowe spełniają rygorystyczne przepisy środowiskowe dotyczące lotnych związków organicznych i zawartości substancji niebezpiecznych.
