JDZW Zewnętrzny jednofazowy transformator napięciowy z żywicy epoksydowej

Zewnętrzny jednofazowy transformator napięciowy z żywicy epoksydowej JDZW firmy Ceho ma następujące cechy: Żywica epoksydowa jest w całości odlewana próżniowo: pozbawiona pęcherzyków, odporna na promieniowanie UV, zapobiegająca starzeniu i charakteryzująca się niskim poziomem wyładowań lokalnych. Nadaje się do trudnych warunków, takich jak duże wysokości, duża wilgotność i duże zanieczyszczenie. Konstrukcja jednofazowa obsługuje metody okablowania faza-ziemia (Un/√3) lub faza-faza (Un) i jest odpowiednia dla linii napowietrznych, przełączników montowanych na słupach, jednostek głównych pierścieniowych i innych scenariuszy.

Pomiar o wysokiej precyzji: dokładność metrologiczna może osiągnąć 0,2 stopnia, a stopień ochrony to 3P lub 6P, spełniając podwójne wymagania dotyczące pomiaru energii elektrycznej i ochrony przekaźnika.

Wbudowane bezpieczniki wysokiego napięcia (w niektórych modelach): takie jak JDZW-10R, jest wyposażony w podwójne bezpieczniki A i B, skutecznie zapobiegające rozszerzaniu się zwarć wewnętrznych.

Standardowa kompatybilność: Zewnętrzny jednofazowy transformator napięciowy z żywicy epoksydowej JDZW jest zgodny z międzynarodowymi normami, takimi jak IEC 61869-3, IEEE C57.13 i GB20840, i obsługuje globalne zastosowania projektowe

DANE TECHNICZNE

● Transformator jest zgodny z normami GB1207-2006,IEC60044-2:2003

● Trójfazowy

● Znamionowy prąd wtórny 5A lub 1A

● Temperatura otoczenia  -5 ℃ ～ +50 ℃

11. Moc znamionowa i jej względna klasa dokładności to tylko jedna z opcji.

2. Jeżeli dane użytkownika będą wykraczać poza powyższy zakres, może zaistnieć konieczność przeprowadzenia szczegółowych negocjacji.

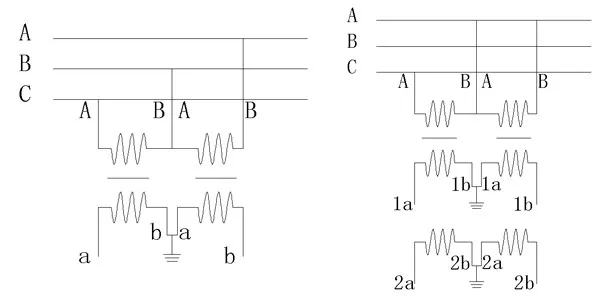

Schemat okablowania

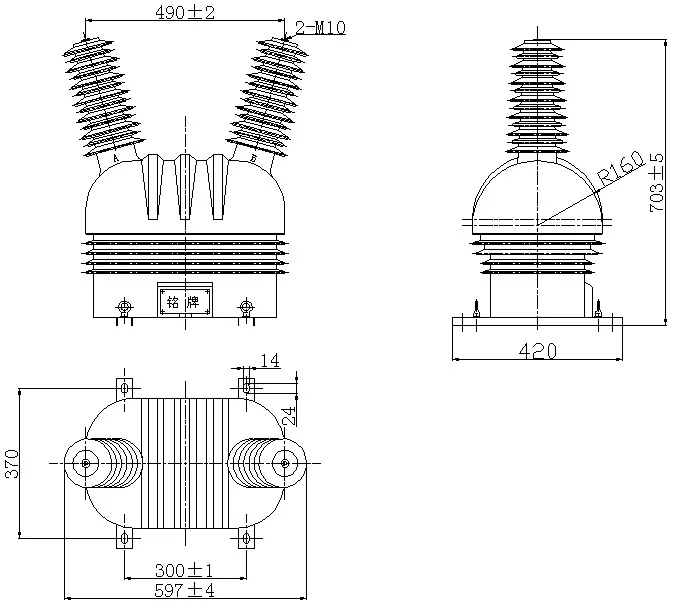

Wymiary całkowite
