Czym są transformatory kombinowane i dlaczego są niezbędne w nowoczesnych systemach elektroenergetycznych?

W miarę jak systemy zasilania stają się coraz bardziej kompaktowe, inteligentne i zorientowane na wydajność, zapotrzebowanie na wielofunkcyjny sprzęt elektryczny stale rośnie. Jedną z takich innowacji jestPołączony transformator, urządzenie integrujące wiele funkcji pomiarowych i zabezpieczających w jednym urządzeniu. Transformatory kombinowane, powszechnie stosowane w zastosowaniach średniego i wysokiego napięcia, odgrywają kluczową rolę w zapewnieniu dokładnych pomiarów, niezawodnej ochrony i optymalizacji przestrzeni instalacyjnej.

W tym obszernym przewodniku badamy, czym są transformatory kombinowane, jak działają, jakie są ich zalety w porównaniu z tradycyjnymi rozwiązaniami oraz dlaczego polegają na nich operatorzy mediów i operatorzy przemysłowi na całym świecie.

Streszczenie artykułu

Artykuł ten zawiera szczegółowe wyjaśnienie transformatorów kombinowanych, w tym ich strukturę, zasady działania, kluczowe zalety, specyfikacje techniczne i zastosowania w świecie rzeczywistym. Porównuje także transformatory kombinowane z oddzielnymi przekładnikami prądowymi i napięciowymi, odpowiada na często zadawane pytania w obszernej sekcji FAQ i podkreśla najlepsze praktyki w zakresie doboru i instalacji.

Spis treści

• Co to jest transformator kombinowany?
• Jakie elementy składają się na kombinowany transformator?
• Jak działają transformatory kombinowane?
• Jakie typy transformatorów kombinowanych są dostępne?
• Dlaczego połączone transformatory są lepsze niż oddzielne jednostki?
• Gdzie powszechnie stosuje się transformatory kombinowane?
• Jakie są kluczowe specyfikacje techniczne?
• Jak wybrać odpowiedni transformator kombinowany?
• Często zadawane pytania dotyczące transformatorów kombinowanych

Co to jest transformator kombinowany?

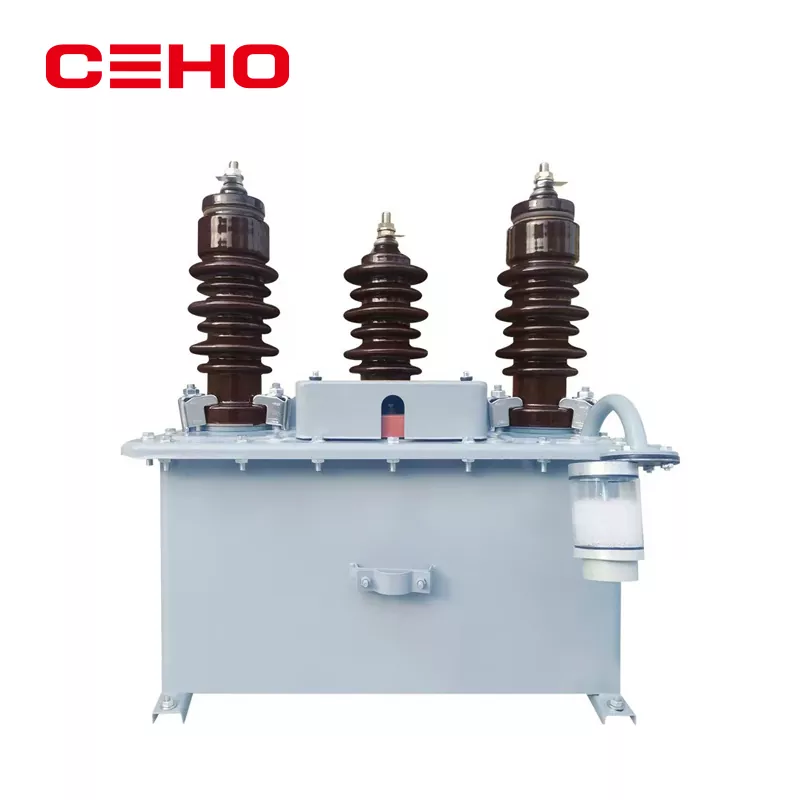

Transformator kombinowany, znany również jako przekładnik kombinowany, integruje:przekładnik prądowy (CT)i aprzekładnik napięciowy (VT lub PT)w jedną kompaktową jednostkę. Jego głównym celem jest dostarczanie dokładnych sygnałów prądowych i napięciowych do pomiarów, pomiarów, zabezpieczeń i sterowania w systemach elektroenergetycznych.

Łącząc te funkcje, zakłady użyteczności publicznej mogą zmniejszyć złożoność instalacji, zaoszczędzić miejsce i zwiększyć niezawodność systemu. Producenci tacy jakCEHO POWER TECHNOLOGY GROUP CO., LTD.projektować transformatory kombinowane spełniające międzynarodowe standardy, zapewniając jednocześnie długoterminową stabilność operacyjną.

Jakie elementy składają się na kombinowany transformator?

Typowy transformator kombinowany składa się z kilku zintegrowanych komponentów zaprojektowanych pod kątem wydajności i trwałości:

• Podstawowy system izolacji (w oleju lub na sucho)
• Rdzeń przekładnika prądowego i uzwojenia wtórne
• Rdzeń przekładnika napięciowego i uzwojenia wtórne
• Dodatkowa skrzynka zaciskowa
• Obudowa ochronna (porcelana lub kompozyt)

Komponenty te zaprojektowano jako jednolitą strukturę, zapewniając spójną koordynację izolacji i zmniejszoną liczbę punktów awarii.

Jak działają transformatory kombinowane?

Transformatory kombinowane działają poprzez jednoczesne obniżanie wysokiego prądu i wysokiego napięcia z systemu pierwotnego do znormalizowanych wartości wtórnych odpowiednich dla liczników, przekaźników i urządzeń sterujących.

Sekcja przekładnika prądowego wytwarza proporcjonalny prąd wtórny, natomiast sekcja przekładnika napięciowego zapewnia proporcjonalne napięcie wtórne. Obydwa wyjścia są odizolowane od obwodu pierwotnego wysokiego napięcia, co zapewnia bezpieczeństwo i dokładność pomiaru.

Jakie typy transformatorów kombinowanych są dostępne?

Transformatory kombinowane są dostępne w różnych konfiguracjach w zależności od wymagań systemu:

• Transformatory kombinowane zanurzone w oleju
• Transformatory kombinowane typu suchego
• Jednostki zewnętrzne montowane na słupie
• Transformatory kombinowane w izolacji gazowej

Każdy typ jest zaprojektowany dla określonych poziomów napięcia, warunków środowiskowych i metod instalacji.

Dlaczego połączone transformatory są lepsze niż oddzielne jednostki?

W porównaniu z indywidualnymi przekładnikami prądowymi i napięciowymi, przekładniki kombinowane oferują kilka korzyści:

Te zalety sprawiają, że transformatory kombinowane szczególnie nadają się do nowoczesnych podstacji i projektów inteligentnych sieci.

Gdzie powszechnie stosuje się transformatory kombinowane?

Transformatory kombinowane są szeroko stosowane w różnych gałęziach przemysłu i infrastrukturze energetycznej:

• Podstacje średniego i wysokiego napięcia
• Obiekty wytwarzające energię
• Systemy energii odnawialnej
• Przemysłowe sieci dystrybucyjne
• Projekty inteligentnych sieci i automatyki

Aby uzyskać więcej informacji na temat rozwiązań do pomiaru mocy, odwiedź stronę rozwiązania w zakresie przekładników przyrządowych.

Jakie są kluczowe specyfikacje techniczne?

Oceniając transformatory kombinowane, inżynierowie zazwyczaj biorą pod uwagę następujące parametry:

Jak wybrać odpowiedni transformator kombinowany?

Wybór odpowiedniego transformatora kombinowanego wymaga dokładnego rozważenia napięcia systemu, prądu znamionowego, wymagań dotyczących dokładności, warunków środowiskowych i zgodności z odpowiednimi normami.

Współpracuję z doświadczonymi producentami m.inCEHO POWER TECHNOLOGY GROUP CO., LTD.zapewnia profesjonalne wsparcie techniczne, indywidualne rozwiązania i długoterminową niezawodność działania.

Często zadawane pytania dotyczące transformatorów kombinowanych

Jaki jest główny cel transformatora kombinowanego?

Głównym celem transformatora kombinowanego jest zapewnienie dokładnych pomiarów prądu i napięcia przy jednoczesnym zmniejszeniu przestrzeni i złożoności instalacji.

Dlaczego w podstacjach stosuje się transformatory kombinowane?

Są stosowane, ponieważ poprawiają niezawodność, upraszczają okablowanie i wspierają precyzyjne funkcje zabezpieczające i pomiarowe.

Jakie normy mają zastosowanie do transformatorów kombinowanych?

Typowe standardy obejmują IEC 61869, IEEE C57 i odpowiednie regionalne specyfikacje użyteczności publicznej.

Jak długa jest żywotność transformatora kombinowanego?

Przy właściwym projektowaniu, instalacji i konserwacji transformatory kombinowane mogą działać niezawodnie przez 25–30 lat lub dłużej.

Co sprawia, że ​​transformatory kombinowane nadają się do inteligentnych sieci?

Ich kompaktowa konstrukcja, dokładność i kompatybilność z cyfrowymi systemami monitorowania czynią je idealnymi do zastosowań w inteligentnych sieciach.
