ZN85 Wewnętrzny wyłącznik próżniowy wysokiego napięcia

Możesz mieć pewność, że kupisz w naszej fabryce wewnętrzny wyłącznik próżniowy wysokiego napięcia ceho ZN85. Wewnętrzny wyłącznik próżniowy wysokiego napięcia serii ZN85-40.5 (zwany dalej wyłącznikiem) jest odpowiedni do trójfazowych systemów zasilania AC 50 Hz o napięciu znamionowym 33 kV/40,5 kV. Wewnętrzny wyłącznik próżniowy wysokiego napięcia ZN85 jest stosowany w przedsiębiorstwach przemysłowych i górniczych, elektrowniach, podstacjach i innych lokalizacjach do przełączania prądu obciążenia, prądu przeciążenia i prądu zwarciowego. Wyłącznik i jego mechanizm napędowy przyjmują układ pionowy, skutecznie zmniejszając głębokość wyłącznika.

Przerywacz trójfazowy i powiązane z nim naładowane części są izolowane za pomocą trzech niezależnych cylindrów izolacyjnych z żywicy epoksydowej, tworząc kompozytową strukturę izolacyjną. Podczas normalnej pracy wyłącznik może spełniać wymagania dotyczące szczeliny powietrznej i drogi upływu, a całkowity rozmiar jest znacznie zmniejszony. Główne przewodzące elementy obwodu (przerywacz próżniowy i dynamiczne/statyczne połączenia przewodzące) są instalowane w cylindrach izolacyjnych z odstępem fazowym wynoszącym zaledwie 300 mm. Wszystkie połączenia elektryczne w obwodzie głównym są połączeniami stałymi, a cylindry izolacyjne są zamontowane nad ramą wyłącznika.

W ramie wyłącznika zamontowany jest specjalny mechanizm sprężynowy. Charakterystyka konstrukcyjna wewnętrznego wyłącznika próżniowego wysokiego napięcia ZN85 jest szczególnie odpowiednia do pionowego rozmieszczenia wyłączników. Zasada konstrukcji mechanizmu jest prosta, a krzywa wyjściowa i wydajność są zoptymalizowane zgodnie z charakterystyką i wymaganiami wyłącznika próżniowego 33 kV/40,5 kV.

Ogólny układ wewnętrznego wyłącznika próżniowego wysokiego napięcia ZN85 jest rozsądny, estetyczny i prosty. Jego zwarta konstrukcja, elastyczna obsługa, niezawodne parametry elektryczne, długa żywotność, wygodna konserwacja i niewymagająca konserwacji konstrukcja mechaniczna sprawiają, że jest to idealny wybór do częstej pracy i wymagających zastosowań lub warunków pracy.

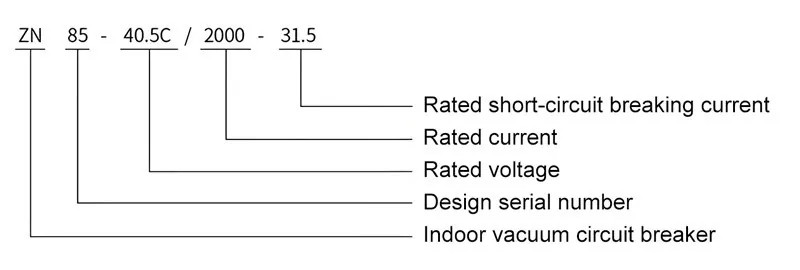

Parametry produktu

Powiązane uwagi

Normalne warunki pracy:

◆ Temperatura otoczenia: poniżej 40℃; średnia dzienna temperatura: poniżej 35℃; minimalna temperatura otoczenia: -15℃;

◆ Wilgotność względna: średnia dzienna ≤95%; średnia miesięczna ≤90%;

◆ Średnie dobowe ciśnienie pary wodnej ≤2,2kPa; średnia miesięczna ≤1,8kPa;

◆ Wysokość: poniżej 1000 m;

◆ Otoczenie: Należy upewnić się, że nie ma widocznych zanieczyszczeń pyłem, dymem, gazem żrącym lub palnym, parą lub mgłą solną;

◆ Wibracje zewnętrzne lub ruchy podłoża wpływające na aparaturę rozdzielczą i sterowniczą są nieistotne;

◆ Amplituda zakłóceń elektromagnetycznych indukowana w systemie wtórnym nie powinna przekraczać 1,6 kV;

◆ Specjalne warunki serwisowe: Jeśli jest zainstalowany na wysokości większej niż 1000 metrów, temperatura otoczenia przekracza normalne warunki pracy lub łatwo ulega kondensacji ze względu na wysoką wilgotność, prosimy o kontakt w celu dostosowania.
