Transformator fotowoltaiczny typu BS

Energia elektryczna wytwarzana przez ogniwa fotowoltaiczne to prąd stały niskiego napięcia. Po zebraniu i przekształceniu w trójfazowy niskonapięciowy transformator fotowoltaiczny BS jest zwiększany do 10 kV, 20 kV lub 35 kV za pomocą dedykowanej prefabrykowanej podstacji fotowoltaicznej i podłączany do sieci. Prefabrykowane podstacje fotowoltaiczne typu step-up mają zazwyczaj wiele linii wejściowych niskiego napięcia z oddzielnym transformatorem po stronie niskiego napięcia. Prefabrykowany transformator jest wyposażony w inteligentny system sterowania, który przesyła stan pracy każdego komponentu do centralnej sterowni w celu scentralizowanego monitorowania.

Dedykowane prefabrykowane podstacje do wytwarzania energii wiatrowej służą do konwersji napięcia wyjściowego 690 V z turbin wiatrowych na 10 kV lub 35 kV do przyłączenia do sieci. Zwykle agregat prądotwórczy jest używany w połączeniu z prefabrykowaną podstacją o podwyższonym napięciu i istnieje tylko jedna linia dopływowa niskiego napięcia.

Prefabrykowane podstacje fotowoltaiczne BS typu skrzynkowego i prefabrykowane podstacje dla energetyki wiatrowej zazwyczaj wykorzystują konstrukcję montażową transformatora, aby zmniejszyć rozmiar i powierzchnię, ułatwiając transport i instalację. W porównaniu do prefabrykowanych podstacji podwyższających są one lżejsze, a dzięki wyeliminowaniu konieczności stosowania dodatkowego układu chłodzenia transformatora zapewniają wyższą sprawność konwersji.

W przypadku stosowania prefabrykowanych podstacji podwyższających, wewnątrz można zainstalować zarówno transformatory olejowe, jak i suche.

Parametry techniczne

Sposób instalacji specjalnej podstacji skrzynkowej do wytwarzania energii fotowoltaicznej i specjalnej podstacji skrzynkowej do wytwarzania energii wiatrowej należy określić zgodnie z formą konstrukcyjną wybraną w projekcie biblioteki. Należy wykonać specjalny fundament instalacyjny oraz podjąć niezbędne środki uziemiające i mocujące. Proszę zapoznać się z podstawowymi metodami produkcji i montażu prefabrykowanych podstacji skrzynkowych i transformatorów kombinowanych.

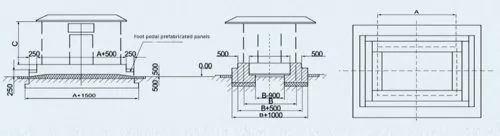

Schemat podstawy instalacji

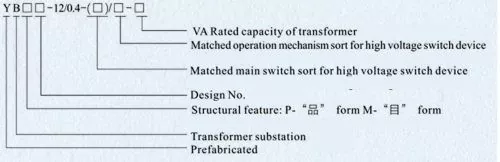

Model i znaczenie

Cechy produktu

1. Obudowa transformatora fotowoltaicznego typu BS wykorzystuje zaawansowaną technologię, zapewnia różnorodne niezawodne działanie, trwałość, izolację cieplną, wentylację, odporność na korozję, ochronę przed kurzem, wodoodporność, zapobieganie małym zwierzętom, piękny wygląd. Można wybrać płytę ze stopu aluminium, płytę stalową, płytę kompozytową, płytę ze stali nierdzewnej i materiały niemetalowe.

2. XGN15, HXGN17 lub KNYN 28A można wybrać jako linię przychodzącą, linię pomiarową wysokiego napięcia i linię odejściową wysokiego napięcia dla rozdzielnic wysokiego napięcia. Strona wysokiego napięcia może być skonfigurowana w różne tryby zasilania, w tym zasilanie sieci pierścieniowej, zasilanie terminali, podwójne zasilanie itp. i może być instalowane z elementami pomiarowymi wysokiego napięcia, aby spełnić wymagania dotyczące pomiaru wysokiego napięcia. Zaleca się, aby główny wyłącznik był wyposażony w wyłącznik obciążenia lub wyłącznik próżniowy, ma zwartą i rozsądną konstrukcję i ma dobry efekt zapobiegający nieprawidłowemu działaniu.

3. Jako rozdzielnicę niskiego napięcia, kompensację mocy biernej i linię odpływową niskiego napięcia można wybrać GGD, GCS lub MNS. Strona niskiego napięcia przyjmuje konstrukcję panelu/szafy, która może spełniać funkcje dystrybucji mocy, dystrybucji mocy oświetlenia, kompensacji mocy biernej, pomiaru energii elektrycznej itp. Główny wyłącznik to zwykły wyłącznik obciążenia lub inteligentny wyłącznik automatyczny, który jest elastyczny w instalacji i łatwy w obsłudze.

4. Transformator może być w pełni uszczelnionym transformatorem zanurzonym w oleju lub transformatorem suchym. Do transformatorów olejowych zalecane są modele S9, S11, S13 lub SH15, natomiast do transformatorów suchych zalecane są modele SCB11, SCB12, SCB14 lub SCBH15. Możliwość dowolnej konfiguracji według rzeczywistych potrzeb klientów, wybór jest bardziej elastyczny.

5. Górna pokrywa pudełka ma konstrukcję dwuwarstwową, a środkowa warstwa jest wypełniona pianką, dzięki czemu efekt izolacji cieplnej jest dobry. Pomieszczenie transformatora wyposażone jest w urządzenia zapobiegające kondensacji, automatycznej kontroli temperatury, urządzenia grzewcze i chłodzące. Urządzenie przeciwpyłowe umieszczone jest w miejscu odpowiadającym żaluzji na zewnątrz płyty drzwiowej i płyty bocznej.

Środowisko pracy

1. Wysokość nie może przekraczać 1000 m;

2.  Temperatura otoczenia: - 25°C ~ + 40°C;

3. Wilgotność względna: średnia dobowa nie powinna być większa niż 95%, a średnia miesięczna nie większa niż 90%;

4. Miejsce instalacji: miejsce wolne od ognia, zagrożenia wybuchem, pyłu przewodzącego, gazu żrącego chemicznie i gwałtownych wibracji.

W przypadku przekroczenia powyższych warunków użytkownik może negocjować z naszą firmą.
