Co to jest rozdzielnica wysuwna niskiego napięcia MNS

Rozdzielnica wysuwna niskiego napięcia MNS

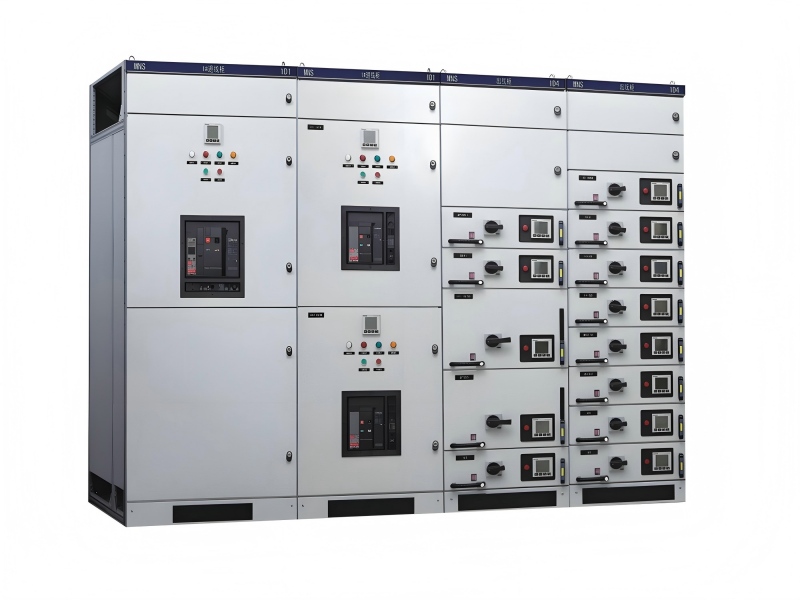

Rozdzielnica wysuwna niskiego napięcia MNS jest urządzeniem o kombinowanym module, specjalnie zaprojektowanym do systemów dystrybucji energii niskiego napięcia, mającym zastosowanie w sieciach elektroenergetycznych o częstotliwości prądu przemiennego 50-60 Hz i znamionowym napięciu roboczym 660 V i niższym.

Jego podstawowa konstrukcja jest zmontowana ze stalowych ram o przekroju C o grubości 25 mm, charakteryzujących się trójpozycyjną konstrukcją (połączona/testowana/oddzielona) dla jednostek szufladowych i obsługującą mieszaną konfigurację 1-3 jednostek głównych oraz 1/4 i 1/2 jednostek pomocniczych. Całkowita efektywna wysokość montażowa szafy sięga 1800 mm. Maksymalny prąd znamionowy poziomej szyny zbiorczej tego urządzenia może osiągnąć 5000A, a prąd wytrzymywany pionowej szyny zbiorczej wynosi od 900A do 1600A, przy stopniu ochrony obejmującym standardy IP30 do IP54.

Scenariusze jego zastosowania obejmują środowiska konwencjonalne, takie jak elektrownie, przedsiębiorstwa przemysłowe i wydobywcze oraz budownictwo komunalne. Po specjalnej obróbce może być również stosowany w ekstremalnych warunkach, takich jak morskie platformy wiertnicze i elektrownie jądrowe.

Spis treści

1. Struktura podstawowa

2. Charakterystyka techniczna

3. Możliwość dostosowania do środowiska

4. Typowe zastosowania

5. Innowacyjny projekt

6. Kontrola jakości

1. Struktura rdzenia (modułowa, moduł E=25mm)

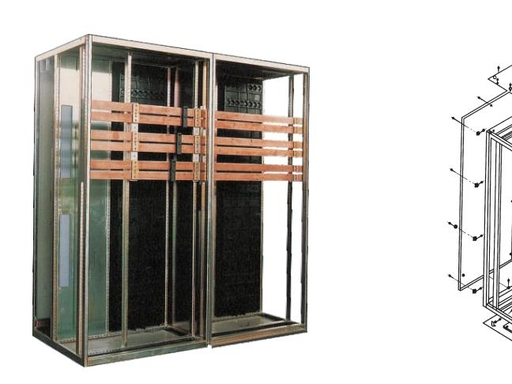

1.1 Rama szafki

- Materiał: Profile w kształcie litery C ze stali walcowanej na zimno z otworami o module 25 mm, ocynkowane i malowane proszkowo, co zapewnia doskonałe działanie antykorozyjne i niezawodne uziemienie.

- Typowe wymiary: wysokość 2200 mm, szerokość 400/600/800 mm, głębokość 800/1000 mm.

- Projekt przegrody: Niezależny przedział funkcjonalny, przedział szyn zbiorczych i przedział kablowy z bezpieczną izolacją pomiędzy każdym obszarem.

1.2 Jednostki funkcjonalne (typ z wysuwem rdzenia)

(1) Moduł PC (ogniwo zasilające, złącze wejściowe / złącze magistrali / zasilacz wysokoprądowy)

- Przyjmuje konfigurację stałą lub wysuwną, wyposażoną w wyłączniki automatyczne, takie jak Emax, do zastosowań wysokoprądowych.

- Pozycja montażowa: Górna lub tylna część szafy, połączona z główną szyną zbiorczą o dużej zdolności wyłączania.

(2) Jednostka MCC (centrum sterowania silnikiem, gniazdko szufladowe)

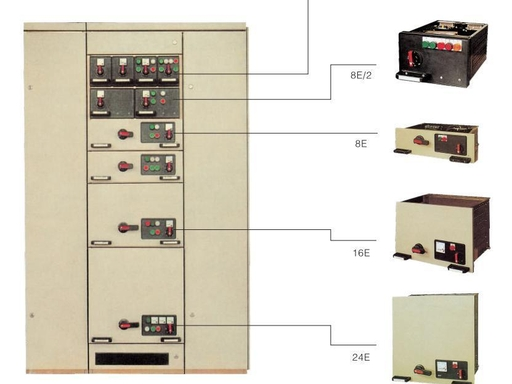

- Standardowe rozmiary szuflad: wysokość 100/150/200 mm (4E/6E/8E).

- Funkcje: Sterowanie silnikiem (start bezpośredni / start gwiazda-trójkąt / miękki start), zasilanie, oświetlenie i obwody sterujące.

- Trzy pozycje robocze: robocza (podłączona), testowa (izolowana), wysuwna (wyłączona), wyposażona w blokady mechaniczne zapobiegające nieprawidłowemu działaniu.

(3) Jednostka kompensacyjna

- Zainstalowany z zestawami kondensatorów i dławików do kompensacji mocy biernej i tłumienia harmonicznych.

(4) Jednostka dozująca

- Wyposażony w liczniki PT, CT i elektryczne do realizacji pomiaru energii elektrycznej i monitorowania operacyjnego.

1.3 System szyn zbiorczych

- Główna szyna zbiorcza: szyny miedziane TMY, ułożone poziomo ze wspornikami izolacyjnymi do dystrybucji energii.

- Szyna rozdzielcza: Ułożona pionowo i połączona z szufladami za pomocą połączeń wtykowych, co zapewnia niezawodne działanie styków.

- System uziemienia: Całkowite uziemienie korpusu szafy, ramy i szuflad w celu zapewnienia ciągłej ochrony.

1.4 Ochrona i bezpieczeństwo

- Stopień ochrony: standardowy IP30, konfigurowalny IP40/IP54 w celu zabezpieczenia przed porażeniem prądem elektrycznym i zapobieganiem przedostawaniu się ciał obcych.

- Urządzenia blokujące: Blokady mechaniczne do szuflad trójpozycyjnych, blokady pomiędzy wyłącznikami i rozłącznikami, a także blokady drzwi i wyłączników.

- Struktura izolacji: Przegrody z tworzywa sztucznego o wysokiej wytrzymałości, trudnopalne, zabezpieczające przed łukiem elektrycznym i chroniące przed przypadkowym dotknięciem.

2. Charakterystyka techniczna

Zoptymalizowana konstrukcja oparta na technologii ABB umożliwia montaż różnych komponentów poprzez modularyzację. Szafka szufladowa jest wyposażona w mechaniczną blokadę, która umożliwia szybkie podłączanie i odłączanie. Wtyczka obwodu głównego charakteryzuje się doskonałą krótkotrwałą wytrzymałością i dużą zdolnością wyłączania, przy doskonałej stabilności dynamicznej i termicznej. Elastyczny schemat elektryczny może spełnić większość scenariuszy dystrybucji energii.

Obudowa ma grubą konstrukcję szkieletową z profilu C z podwójną obróbką antykorozyjną z blachy stalowej walcowanej na zimno i blachy z aluminiowanego cynku. Wewnętrzne obszary funkcjonalne obejmują poziomy przedział szyn zbiorczych, przedział podzespołów elektrycznych i przedział kablowy, które są fizycznie odizolowane za pomocą ognioodpornych płyt z tworzywa sztucznego. Standardowa obudowa charakteryzuje się pełną modułową konfiguracją mieszaną i dużymi możliwościami dostosowania do scen.

3. Możliwość dostosowania do środowiska

Konwencjonalny zakres temperatur pracy wynosi nie więcej niż +40℃ i nie mniej niż -5℃ dla temperatury otoczenia, przy średniej temperaturze w ciągu 24 godzin nie przekraczającej +35℃. Jeśli chodzi o warunki wilgotnościowe, wilgotność względna nie powinna przekraczać 50% przy maksymalnej temperaturze +40℃ i może sięgać do 90% przy +20℃.

Dwusystemowe systemy rozpraszania ciepła są skonfigurowane do specjalnych środowisk. Tryb chłodzenia powietrzem wykorzystuje ruchome płyty rozpraszające ciepło i siatki adsorpcyjne z węglem aktywnym, natomiast tryb chłodzenia wodą wykorzystuje wężowe rury wodne do rozpraszania ciepła w obiegu. Tryb pracy może być automatycznie przełączany w zależności od czujników wilgotności.

4. Typowe zastosowania

W obszarze wytwarzania energii urządzenie to służy jako szafa sterownicza do sterowania silnikami dużej mocy i jest wyposażona w konwencjonalne wyłączniki szeregowe. W zastosowaniach podstacyjnych pionowa szyna zbiorcza ma konstrukcję dwuwarstwową o stabilnej, ciągłej wydajności przenoszenia prądu. Dla przemysłu petrochemicznego wybierane są szafy o stopniu ochrony IP54, a przedział szyn zbiorczych pokryty jest farbą odporną na kwasy i zasady.

Ulepszony, opatentowany model wprowadzony na rynek w 2024 r. zawiera szuflady sterujące synchroniczne z elektrycznym prętem teleskopowym i konstrukcje ekranów filtrów obrotowych, co poprawia wydajność operacyjną i niezawodność w scenariuszach wytwarzania, przesyłu i dystrybucji energii.

5. Innowacyjny projekt

Patent na wzór użytkowy (CN215221413U) firmy Jiangsu Linmai Electric z 2024 r. realizuje działanie mechanizmu łączącego wiele szuflad, z elektrycznymi drążkami teleskopowymi kontrolującymi synchroniczny ruch trzech grup nieruchomych płyt.

Patent na wynalazek (CN114665407A) firmy Shandong Dingsheng z 2024 r. obejmuje konstrukcję odporną na wilgoć. Modułowa konstrukcja szuflady, dwusystemowy system rozpraszania ciepła i mechanizm wyzwalający indukowany wilgocią poprawiają możliwości adaptacji w wilgotnym środowisku. Urządzenie łączące górną przegrodę szafy ze zbiornikiem na wodę skutecznie zapobiega cofaniu się wody deszczowej, a dolna konstrukcja prowadnicy przepływu poprawia skuteczność drenażu.

6. Kontrola jakości

Produkt uzyskał certyfikat CCC i wdraża w procesie produkcyjnym normę GB7251.1-2005. Test fabryczny obejmuje test wytrzymałości dielektrycznej 2500 V/1 min.

Specyfikacja transportu ogranicza ilość pojedynczej przesyłki do nie więcej niż 4 jednostek, a odchylenie pionowe podnoszenia nie powinno przekraczać 15 stopni. Podczas uruchamiania wymagane są więcej niż trzy testy zatykania szuflad, aby zapewnić kwalifikowaną rezystancję styków.

Streszczenie

Rozdzielnica MNS to wysokiej klasy kompletne urządzenie niskiego napięcia o modułowej konstrukcji, konstrukcji wysuwnej, wysokim bezpieczeństwie, wygodnej konserwacji i inteligentnych możliwościach rozbudowy. Charakteryzując się niezawodną konstrukcją, stabilnym zasilaniem i elastyczną konserwacją, stał się preferowanym głównym wyposażeniem systemów dystrybucji energii niskiego napięcia w przemysłowych i kluczowych projektach budowlanych.
