Jaka jest analiza techniczna podstacji skrzynkowych w Europie, Stanach Zjednoczonych i Chinach?

Z punktu widzenia inżynierów elektryków europejskie, amerykańskie i chińskie (w stylu chińskim) podstacje kontenerowe reprezentują trzy różne podejścia techniczne oparte na różnych standardach sieci, środowiskach geograficznych i wymaganiach rynkowych. Podstawowe różnice dotyczą czterech kluczowych wymiarów: integracji strukturalnej, konfiguracji zabezpieczeń, projektu zarządzania ciepłem i systemów standaryzacji. Różnice te powodują różne scenariusze zastosowań i trajektorie ewolucyjne.

W podstacjach w stylu amerykańskim priorytetem jest zwartość i opłacalność, aby umożliwić szerokie wdrożenie; Z drugiej strony podstacje europejskie kładą nacisk na zaawansowane parametry środowiskowe i estetyczne zintegrowane projekty; mając na uwadze, że chińskie podstacje często przyjmują pragmatyczne rozwiązania hybrydowe, które równoważą różnice między nimi pod względem integracji, kosztów i projektu. Różnice te mają głęboki wpływ na skalę, skład konstrukcyjny, konstrukcję wewnętrzną, konfigurację kluczowych urządzeń, zabezpieczenia, metody instalacji i konserwacji, a ostatecznie na przydatność podstacji do określonych zastosowań.

Poniżej przedstawiono dogłębną analizę z trzech perspektyw: szczegółów technicznych, scenariuszy zastosowań i przyszłych trendów.

I. Dogłębne porównanie podstawowych szczegółów technicznych trzech głównych typówPodstacje typu skrzynkowego

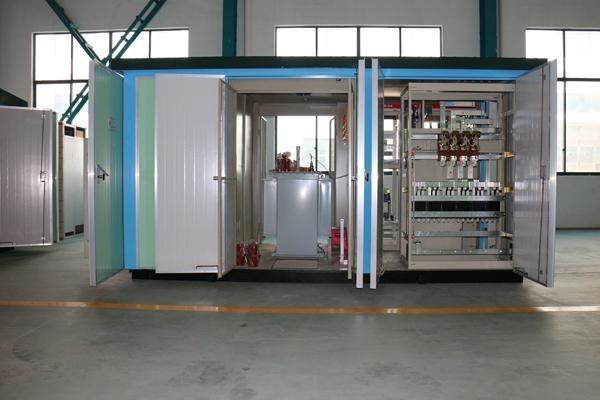

1. EuropejskiPodstacje typu skrzynkowego (w stylu europejskimPodstacje typu skrzynkowego, normy UE/IEC)

Definicja rdzenia: Zgodne z normami IEC 62271-202 i IEC 61330, podstacje te charakteryzują się niezależną, trójprzedziałową strukturą modułową i reprezentują dominującą na całym świecie formę „Podstacje typu skrzynkowego.”

(1) Struktura i układ

· Trzy całkowicie niezależne przedziały: Przedział wysokiego napięcia, przedział transformatora i przedział niskiego napięcia są całkowicie oddzielone metalowymi przegrodami, tworząc „目" Lub "品„Układ kształtu.

· Obudowa i ochrona: Dwuwarstwowe płyty stalowe z warstwą izolacyjną z poliuretanu; stopień ochrony IP54–IP55; silne właściwości pyłoszczelne, wodoodporne i zapobiegające kondensacji.

· Wymagania dotyczące fundamentów: Wymaga standardowego rowu kablowego, niezależnego fundamentu i zarezerwowanego przejścia konserwacyjnego (≥800 mm).

(2) Konfiguracja komponentów podstawowych

· Strona wysokiego napięcia: Standardowa konfiguracja obejmuje główne jednostki główne z pierścieniem SF6 lub rozdzielnicę w izolacji powietrznej, zintegrowaną z rozłącznikami obciążenia, rozłącznikami izolacyjnymi, uziemnikami i ogranicznikami przepięć, wyposażonymi w pięć blokad zabezpieczających.

· Transformator: Głównie transformatory suche serii SCB (odlewane z żywicy epoksydowej) o mocach od 50 kVA do 2500 kVA; wymuszone chłodzenie powietrzem (regulacja temperatury + wentylatory osiowe).

· Strona niskiego napięcia: rozdzielnica wysuwna, zawierająca wyłączniki automatyczne, inteligentną kompensację kondensatorów, inteligentne liczniki i moduły ochrony przeciwprzepięciowej, oferujące wyjątkową skalowalność.

· System zabezpieczeń: Strona wysokiego napięcia oferuje opcjonalne zabezpieczenie „rozłącznik obciążenia + bezpiecznik” lub wyłącznik automatyczny (zabezpieczenie nadprądowe, bezzwłoczne, przeciążeniowe i ziemnozwarciowe); strona niskiego napięcia posiada kompleksową ochronę dystrybucji.

(3) Kluczowe parametry techniczne

· Bezpieczeństwo: Niezależne przedziały z dużą zdolnością izolowania zwarć łukowych (wytrzymałość na łuk wewnętrzny 20 kA/0,5 s).

· Możliwość konserwacji: Każde urządzenie może zostać niezależnie odłączone od zasilania w celu konserwacji; konserwację strony niskiego napięcia można przeprowadzić bez przerwy w zasilaniu.

· Straty i efektywność energetyczna: Transformatory suche są ognioodporne, szczelne i ciche, ale ich straty bez obciążenia są nieco wyższe niż w przypadku transformatorów wypełnionych olejem.

· Rozmiar: Największa objętość przy tej samej pojemności, około 1,5 do 3 razy większa niż w przypadku jednostek w stylu amerykańskim.

2. W amerykańskim styluPodstacja typu skrzynkowego (w stylu amerykańskimPodstacja typu skrzynkowego, standardy IEEE/ANSI)

Definicja rdzenia: Zgodna ze standardami IEEE C57.12.25 i ANSI C84.1; charakteryzuje się wysoce zintegrowaną konstrukcją ze wspólną obudową, znaną również jako „transformator typu kombinowanego (ZGS)”.

(1) Struktura i układ

· Zintegrowany wspólny zbiornik: Brak oddzielnego przedziału wysokiego napięcia; przełącznik obciążenia wysokiego napięcia, bezpieczniki, przełącznik zaczepów i rdzeń transformatora są zanurzone w tym samym zbiorniku oleju.

· Konstrukcja bezolejowa: posiada w pełni uszczelnioną konstrukcję typu „szczelina olejowo-powietrzna”, ze zbiornikiem i chłodnicą bezpośrednio odsłoniętymi w celu odprowadzania ciepła.

· Obudowa i ochrona: Jednowarstwowa płyta stalowa, stopień ochrony IP34D–IP44, kładący nacisk na ochronę przed kurzem i ciałami obcymi.

· Wymagania dotyczące fundamentów: Prosty fundament platformy; nie jest wymagany wykop kablowy; bezpośrednie połączenia kablowe.

(2) Konfiguracja komponentów podstawowych

· Strona wysokiego napięcia: Wtyczka kablowa kolankowa + bezpiecznik wtykowy + wyłącznik obciążenia; w pełni izolowane, w pełni ekranowane i bezpieczne w dotyku, maksymalnie uproszczone.

· Transformator: Całkowicie uszczelniony transformator olejowy o mocy 315 kVA – 1600 kVA; olej transformatorowy służy zarówno jako medium izolacyjne, jak i chłodzące.

· Strona niskiego napięcia: Kompaktowa szafka wyłącznikowa w kompaktowej obudowie z uproszczoną konfiguracją zabezpieczeń (przeciążenie, zwarcie, podnapięcie).

· System zabezpieczeń: Bezpieczniki wysokonapięciowe chronią przed wewnętrznymi uszkodzeniami transformatora; wyłączniki kompaktowe niskiego napięcia chronią linię; brak urządzeń zabezpieczających przekaźniki.

(3) Kluczowe parametry techniczne

· Kompaktowość: Minimalna objętość, powierzchnia zajmowana przez 1/4 do 1/3 jednostek w stylu europejskim i koszt niższy o 15% do 20%.

·Instalowalność: „Plug-and-play”; czas instalacji jest tylko jedną trzecią czasu w przypadku urządzeń w stylu europejskim.

·Rozpraszanie ciepła: Chłodzenie na świeżym powietrzu; duża zdolność przeciążania (umożliwia 2-krotne przeciążenie w ciągu 2 godzin).

Ograniczenia: Konserwacja wymaga całkowitej przerwy w dostawie prądu; Komponenty wysokiego napięcia są zanurzone w oleju, co sprawia, że ​​naprawy poawaryjne są skomplikowane i podatne na wycieki.

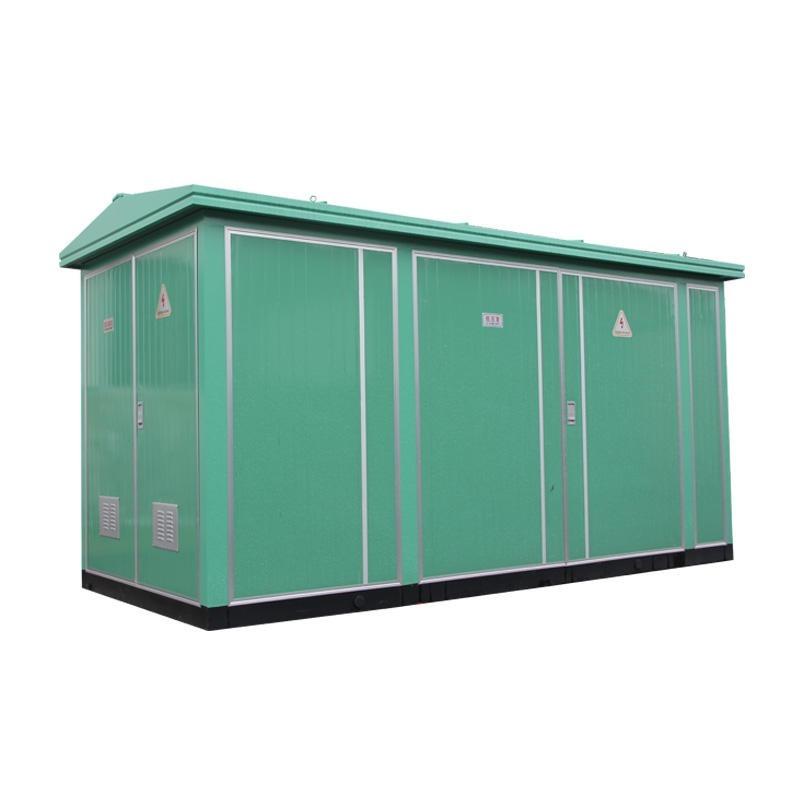

3. ChińskiPodstacje typu skrzynkowego (Styl chiński / styl HuashiPodstacje typu skrzynkowego, standard GB)

Definicja rdzenia: Łącząc europejską modułowość z amerykańską zwartością, podstacje te są zgodne z normą GB/T 17467-2020 (wysokie napięcie/niskie napięciePodstacje typu skrzynkowego) i mają zlokalizowaną, zmodyfikowaną strukturę trójprzedziałową.

(1) Struktura i układ

· Trzy niezależne, ale kompaktowe przedziały: Przedziały wysokiego napięcia, transformatora i niskiego napięcia są oddzielne, ale mają zmniejszone wymiary (pomiędzy normami europejskimi i amerykańskimi).

· Zoptymalizowany układ: Głównie „目„w kształcie”, jednorzędowy układ podłużny (zgodny z wymaganiami kompatybilności elektromagnetycznej IEEE), dostosowany do chińskich standardów instalacyjnych w sieciach elektroenergetycznych.

· Obudowa i ochrona: Dwuwarstwowa płyta stalowa, IP44–IP54, zwiększona odporność na korozję, odporność na wstrząsy sejsmiczne (zaprojektowana dla intensywności sejsmicznej IX) i odporność na wysoką temperaturę (-25°C do +40°C).

(2) Konfiguracja podstawowych komponentów (ulepszona lokalizacja)

· Strona wysokiego napięcia: Konfiguracja standardowa obejmuje produkowane na rynku krajowym jednostki główne z izolacją powietrzną/pierścieniem SF6, kompatybilne zarówno z europejskimi rozwiązaniami wyłączników automatycznych, jak i amerykańskimi rozwiązaniami wtyczek kolankowych.

· Transformatory: wybór modeli suchych lub zanurzonych w oleju (SCB14/S15, klasa 1 efektywności energetycznej); zwiększona wytrzymałość zwarciowa (10 kV/25 kA/3 s, powyżej normy IEC 20 kA/2 s).

· Strona niskiego napięcia: zintegrowana inteligentna dystrybucja mocy, automatyczna kompensacja mocy biernej, redukcja harmonicznych i zdalne monitorowanie, dostosowane do wymagań chińskiej automatyzacji sieci dystrybucyjnej.

· System zabezpieczeń: Podwójna redundantna ochrona z bezpiecznikami wysokonapięciowymi i wyłącznikami automatycznymi jako zabezpieczenie rezerwowe; wyposażone w nieelektryczne funkcje zabezpieczające, takie jak przegrzanie, gaz i nadmiar ciśnienia.

(3) Kluczowe parametry techniczne

· Możliwość adaptacji: W pełni kompatybilny z chińskimi sieciami dystrybucyjnymi 10 kV/20 kV, poziomami zwarć i konfiguracjami uziemienia.

· Efektywność kosztowa: Niższy koszt niż konstrukcje europejskie, wyższa niezawodność niż konstrukcje amerykańskie.

· Inteligencja: Standardowe monitorowanie IoT (telemetria, telekontrola i zdalne sterowanie), obsługuje protokół IEC 61850.

Porównanie parametrów technicznych trzech głównych podstacji skrzynkowych

II. Precyzyjne dopasowanie scenariuszy zastosowań (kryteria wyboru dla inżynierów elektryków)

1. Scenariusze zastosowania w stylu europejskimPodstacje typu skrzynkowego

Podstawowe kryteria wyboru: Wysoka niezawodność, wysokie bezpieczeństwo, duża skalowalność i dbałość o środowisko jako priorytety

· Centra miast / Charakterystyczne budynki: Kompleksy handlowe, budynki superwysokie, CBD (bezpieczeństwo przeciwpożarowe, niski poziom hałasu, integracja krajobrazu).

· Obciążenia przemysłowe / o wysokiej niezawodności: Centra danych, produkcja precyzyjna, transport kolejowy, szpitale (nieprzerwane zasilanie, konserwacja bez przerw w dostawie prądu).

· Integracja z siecią energii odnawialnej: podstacje podwyższające energię wiatrową / fotowoltaikę (eliminowanie harmonicznych, kompensacja mocy biernej, inteligentny monitoring).

· Obszary wrażliwe ekologicznie: szkoły, obszary mieszkalne, miejsca widokowe (bez wycieków oleju, izolacja typu suchego).

2. Scenariusze zastosowań dla USAPodstacje typu skrzynkowego

Podstawowe kryteria wyboru: niski koszt, szybkie wdrożenie, wyjątkowo ograniczona przestrzeń

· Północnoamerykańska sieć energetyczna: Lokalne sieci dystrybucyjne w USA i Kanadzie (zgodność ze standardami).

· Renowacja starszych obszarów mieszkalnych: Punkty końcowe sieci miejskiej o ograniczonej przestrzeni i krótkich cyklach budowy.

· Tymczasowe/awaryjne zasilanie: place budowy, targi, pomoc w przypadku katastrof (plug-and-play, możliwość przeniesienia).

· Sieci wiejskie/podmiejskie: obszary o małej gęstości obciążenia, dużych promieniach dostaw i ograniczonych możliwościach obsługi i konserwacji.

3. Scenariusze zastosowań dla języka chińskiegoPodstacje typu skrzynkowego

Podstawowe kryteria wyboru: kompatybilność z chińską siecią energetyczną, wysoka opłacalność oraz inteligentna obsługa i konserwacja

· Miejskie i wiejskie sieci dystrybucyjne w Chinach: nowe wspólnoty mieszkaniowe, parki przemysłowe i miejskie obiekty użyteczności publicznej (norma 10 kV, dopasowanie poziomu zwarcia).

· Modernizacje automatyzacji sieci dystrybucyjnej: Pełne pokrycie „trzech zdalnych urządzeń” (zdalny pomiar, zdalna sygnalizacja, zdalne sterowanie), inteligentnych węzłów sieci.

· „Nowa infrastruktura”: stacje bazowe 5G, klastry stacji ładowania, elektrownie magazynujące energię (zintegrowane interfejsy źródło-sieć-odbiór-magazyn).

· Eksport / Pas i Droga: Dostosowane do rynków Azji Południowo-Wschodniej, Bliskiego Wschodu, Afryki i innych regionów o mieszanych standardach IEC i GB.

III. Przyszłe trendy rozwojowe (ewolucyjne kierunki trzech głównych ścieżek technologicznych)

1. Wspólne trendy globalne (ulepszenia wspólne dla wszystkich trzech ścieżek)

(1) Niskoemisyjna i wysoka efektywność energetyczna

· Obowiązkowe ulepszenia w zakresie efektywności energetycznej: Począwszy od 2026 r., na głównych rynkach światowych obowiązkowe będą standardy efektywności energetycznej Tier 1 (redukujące straty bez obciążenia o 40%).

· Przyjazne dla środowiska zamienniki izolacji: Zerowe użycie SF6 (zastąpione suchym powietrzem, N₂ i gazami przyjaznymi dla środowiska); olej mineralny zastąpiony naturalnym estrowym olejem roślinnym.

· Powszechne zastosowanie stopów amorficznych: Straty bez obciążenia 70%–80% niższe niż w przypadku materiałów tradycyjnych; wskaźnik penetracji w sieci państwowej osiągnie 50% do roku 2030.

(2) Wysoka inteligencja (AIoT)

·Edge Computing + Digital Twins: monitorowanie stanu w czasie rzeczywistym, przewidywanie usterek (dokładność > 95%), zdalna diagnostyka i automatyczne generowanie raportów O&M.

·Pełna zgodność z IEC 61850: Funkcjonalność plug-and-play, ulepszona interoperacyjność i bezproblemowa integracja z inteligentnymi systemami dyspozytorskimi sieciowymi.

· 5G + IoT: Zdalne sterowanie, wykrywanie łuku, alarmy o przekroczeniu temperatury, analiza zużycia energii; operacja bezzałogowa staje się standardem.

(3) Integracja i prefabrykacja

· „Integracja wieloprzedziałowa”: Prefabrykowane moduły integrujące podstację, magazyny energii, fotowoltaikę i stacje ładowania, redukujące zajmowaną powierzchnię o dodatkowe 30%.

·Modułowa konstrukcja oparta na elementach konstrukcyjnych: ustandaryzowane moduły, fabryczny montaż wstępny i brak okablowania na miejscu skracają czas instalacji do jednego dnia.

2. Zróżnicowana ewolucja trzech głównych linii produktów

(1) Rozdzielnica europejska: najwyższe bezpieczeństwo + ekologiczna technologia zeroemisyjna

· Zwiększona ochrona przed łukiem wewnętrznym (gaszenie łuku ≤0,1 s), odporność na eksplozję i odporność ogniowa.

· Cała seria jest bezolejowa, całkowicie sucha i wykonana z materiałów nadających się do recyklingu, zgodnie z przepisami UE dotyczącymi „neutralności węglowej”.

· Koncentruje się na zastosowaniach wysokiego napięcia 40,5 kV i dużej wydajności oraz scenariuszach inteligentnych stacji głównych mikrosieci.

(2) USATyp pudełkaPodstacje: minimalistyczna integracja + niski koszt

· Dalsza miniaturyzacja i redukcja masy, dostosowane do rozproszonych systemów fotowoltaicznych w Ameryce Północnej i systemów magazynowania energii w budynkach mieszkalnych.

· Wykorzystuje IoT do uproszczonego monitorowania, kładąc nacisk na tani model obsługi i utrzymania oparty na „nieudanej wymianie”.

· Koncentruje się na luźno zorganizowanych rynkach sieci dystrybucyjnych w Ameryce Północnej, Ameryce Łacińskiej i Australii.

(3) chiński Typ pudełka Podstacje: uniwersalne możliwości adaptacji + inteligentna integracja

· Kompatybilność z dwoma standardami (IEC+GB), ze zwiększoną możliwością dostosowania do ekstremalnych środowisk (ekstremalnie zimno, wysoka wilgotność, duże wysokości).

· Zintegrowane wytwarzanie, sieć, obciążenie i magazynowanie: Głęboka integracja falowników magazynujących energię (PCS) i systemów zarządzania energią (EMS).

· Konserwacja predykcyjna oparta na sztucznej inteligencji: Dzięki zastosowaniu krajowych algorytmów współczynnik MTBF wzrósł do ponad 100 000 godzin.

· Lider dzięki podwójnym przełomom na światowym rynku średniej i niskiej półki

IV. Podsumowanie: Podstawowe różnice w podejściach technicznych

· Europejski: Bezpieczeństwo przede wszystkim, modułowe i wysoce niezawodne, reprezentujące podejście techniczne „inżynierii precyzyjnej”.

· Amerykański: niedrogie, zintegrowane i szybkie wdrożenie, reprezentujące podejście techniczne „zorientowane na ekonomię”.

· Podejście chińskie: przede wszystkim zdolność adaptacyjna, lokalizacja i inteligencja, reprezentujące „zrównoważone” podejście techniczne.

W ciągu najbliższych 3–5 lat te trzy podejścia będą się od siebie różnić, a ich granice zaczną się zacierać: podejście europejskie stanie się bardziej zwarte, podejście amerykańskie bardziej inteligentne, a podejście chińskie bardziej umiędzynarodowione, ostatecznie zmierzając w kierunku jednolitego paradygmatu technicznego „inteligencji, niskoemisyjności, integracji i standaryzacji”.

Często zadawane pytania dotyczące podstacji skrzynkowych europejskich, amerykańskich i chińskich

1. Jakie są podstawowe systemy standardowe dla trzech typów podstacji skrzynkowych?

· Europejskie: IEC 62271, IEC 61330

· Amerykański: IEEE C57.12.25, ANSI

· Chiński: GB/T 17467-2020

2. Jakie są główne różnice strukturalne?

· Europejski: Trzy w pełni niezależne przedziały, konstrukcja modułowa

· Amerykański: zintegrowany wspólny zbiornik, wspólny zbiornik oleju wysokiego napięcia i transformatora

· Chiński: Trzy niezależne przegródki, kompaktowy i zoptymalizowany układ

3. Jaki typ transformatora jest stosowany w każdym typie?

· Europejski: głównie transformator suchy

· Amerykański: Tylko transformator zanurzony w oleju

· Chiński: opcjonalnie suchy lub zanurzony w oleju

4. Który ma najmniejszą objętość i powierzchnię?

Amerykańska podstacja skrzynkowa, tylko około 1/3 typu europejskiego.

5. Który ma największą odporność na zwarcia?

Chińska podstacja skrzynkowa, poziom podwyższony do 25kA/3s.

6. Czy konserwację można przeprowadzić bez całkowitej przerwy w dostawie prądu?

· Europejskie i chińskie: Tak, niezależna konserwacja przedziałów

· Amerykański: Nie, wymagane jest ogólne odcięcie zasilania

7. Który typ ma najniższy koszt?

Amerykańska podstacja skrzynkowa, 15–20% niższa niż typ europejski.

8. Jakie są typowe scenariusze zastosowań?

· Europa: główne obszary miejskie, centra danych, obiekty przemysłowe o wysokim bezpieczeństwie

· Amerykański: Wąska przestrzeń, szybka budowa, wiejskie i tymczasowe zasilanie

· Chiński: Miejskie i wiejskie sieci dystrybucyjne, nowa infrastruktura, inteligentne sieci

9. Jaki jest przyszły trend rozwojowy?

Często: wysoka wydajność, inteligencja, brak SF6, integracja

· Europejska: Ekstremalne bezpieczeństwo, zeroemisyjna, pełna seria typu suchego

· Amerykański: miniaturyzacja, tryb taniej wymiany

· Chiński: kompatybilność z IEC+GB, integracja źródła-sieci-obciążenia-magazynu

10. Który jest najbardziej odpowiedni dla chińskich projektów sieci energetycznych?

Chińska podstacja skrzynkowa, najlepiej pasująca sieć dystrybucyjna 10 kV/20 kV, ochrona i inteligentne wymagania.
