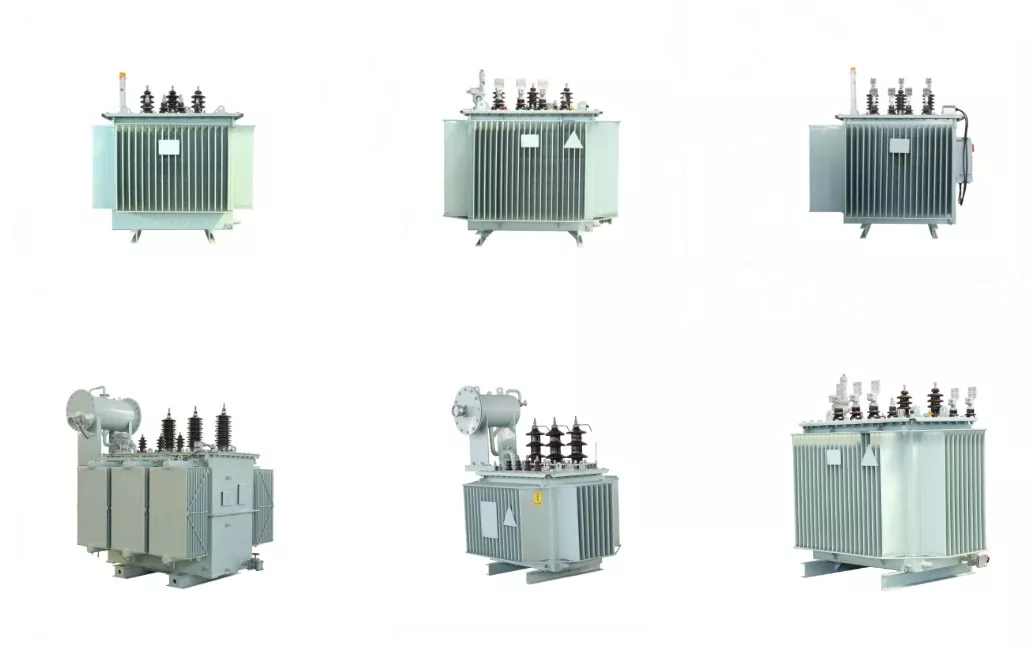

Transformator mocy zanurzony w oleju

Rdzeń transformatora mocy rozdzielczego zanurzonego w oleju jest skonstruowany poprzez laminowanie importowanych wysokiej jakości arkuszy stali krzemowej walcowanej na zimno, co znacznie zmniejsza prąd jałowy i jałowy. Rdzeń ma zapewnić zwartość i zminimalizować hałas. Uzwojenia wysokiego i niskiego napięcia wykonane są z miedzi beztlenowej. Uzwojenia niskiego napięcia dla mocy 500 kVA i niższych mają dwuwarstwową strukturę cylindryczną, podczas gdy uzwojenia dla 630 kVA i więcej wykorzystują strukturę podwójnej lub poczwórnej spirali lub uzwojenia z folii miedzianej. Uzwojenia wysokiego napięcia mają wielowarstwową strukturę cylindryczną.

W transformatorze zastosowano grupę połączeń Dyn11, aby zminimalizować wpływ harmonicznych na sieć energetyczną i poprawić jakość zasilania. Jego w pełni uszczelniona konstrukcja wydłuża żywotność, eliminuje potrzebę usuwania rdzenia i nie wymaga konserwacji. Po standardowym transporcie transformator tej serii nie wymaga kontroli rdzenia. Odpowiednie komponenty można zainstalować bezpośrednio, a następnie przeprowadzić testy akceptacyjne. Po przejściu jest gotowy do pracy.

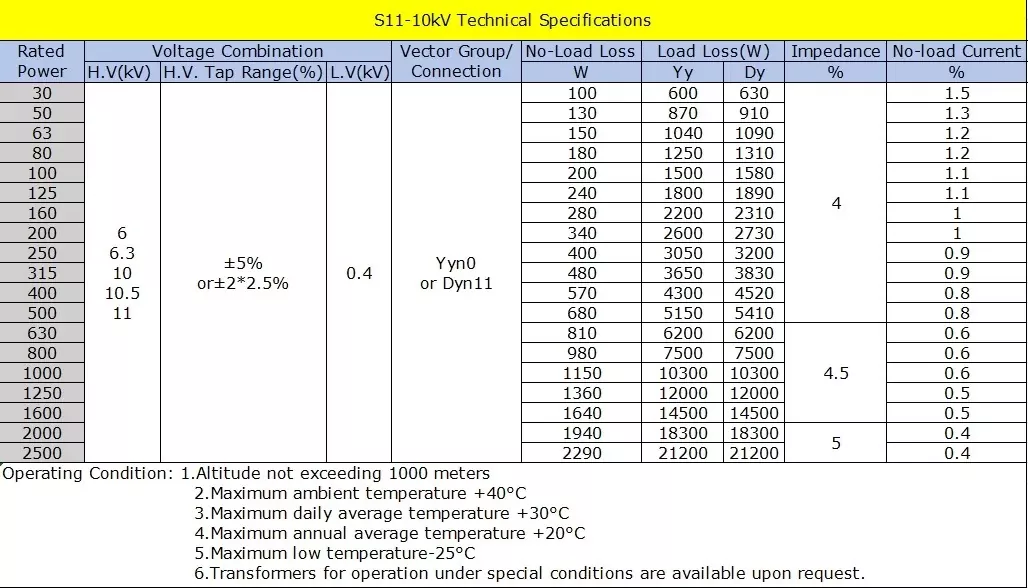

Specyfikacja

Normy i certyfikaty

Projekt i test: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Ocena strat: IEC 60076-20;

Bezpieczeństwo: IEC 61936, DL/T 572;

Środowisko: ISO 14001, CE, EAC, UkrSEPRO dla eksportu na Ukrainę

Dlaczego wybrać nas?

- Nasz transformator mocy dystrybucyjnej zanurzony w oleju jest wysoce wydajny i ma niskie straty, co zmniejsza zużycie energii i koszty operacyjne.

- Korpus transformatora to nowy typ konstrukcji izolacyjnej, o zwiększonej wytrzymałości zwarciowej w porównaniu z oryginałem.

- Rdzeń żelazny to wysokiej jakości blacha ze stali krzemowej walcowanej na zimno, o wysokiej przepuszczalności. Składa się z uzwojeń wysokiego/niskiego napięcia, które są drutami z miedzi beztlenowej i przyjmują wielowarstwową cylindryczną strukturę.

- Wszystkie elementy złączne zostały poddane specjalnej obróbce, aby zapobiec poluzowaniu.

- Falista konstrukcja zbiornika oleju, pokrywa zbiornika i krawędź skrzynki mają dwa sposoby pełnego spawania lub połączenia śrubowego, co może przedłużyć żywotność oleju transformatorowego i materiałów izolacyjnych.

Warunki środowiska operacyjnego

1. Wysokość instalacji nie powinna przekraczać 1000 m nad poziomem morza (w normalnych warunkach); środowiska specjalne wymagają odrębnych specyfikacji.

2. Temperatura otoczenia nie może przekraczać 40°C.

3. Minimalna temperatura zewnętrzna: -25°C.

Na życzenie klienta możemy dostarczyć transformatory przystosowane do pracy w warunkach specjalnych.
