Prefabrykowana podstacja zewnętrzna typu europejskiego

Prefabrykowana podstacja zewnętrzna typu europejskiego ma zintegrowaną konstrukcję „trzy w jednym”, łączącą rozdzielnicę wysokiego napięcia, transformatory i rozdzielnicę niskiego napięcia, co zapewnia solidną kompletność systemu; Kompleksowa ochrona wysokiego/niskiego napięcia zapewnia bezpieczną, niezawodną pracę i uproszczoną konserwację; Charakteryzuje się kompaktowymi wymiarami, zmniejszonymi inwestycjami, krótkim cyklem produkcyjnym i łatwą mobilnością; Elastyczne konfiguracje okablowania; Unikalna konstrukcja: dwuwarstwowa obudowa z panelu kompozytowego o strukturze plastra miodu zapewnia solidną izolację, odprowadzanie ciepła, wentylację, estetykę i wysoki stopień ochrony IP. Materiały obudowy obejmują stal nierdzewną, stop tytanu, stop aluminium, stal walcowaną na zimno i stal powlekaną organicznie; Dostępnych jest wiele konfiguracji: ogólnego przeznaczenia, w stylu willi, kompaktowe itp. Pierścieniowe jednostki główne wysokiego napięcia mogą być wyposażone w zaciski automatyki sieci (FTU) w celu niezawodnego wykrywania zwarć i jednofazowych zwarć doziemnych. Posiada możliwości „czterech zdalnych” (zdalne sterowanie, zdalny pomiar, zdalna sygnalizacja, zdalna regulacja), ułatwiając modernizację automatyzacji sieci dystrybucyjnej.

Parametry techniczne

Uwaga: Pozycje 5 i 6 nie są wymagane, jeśli moc transformatora jest mniejsza niż 200 kVA.

Warunki użytkowania

Użytkownicy muszą podać następujące informacje przy składaniu zamówienia:

• Wysokość: W 1000 m;

• Temperatura otoczenia: ·25. (:~+40. (:;

• Wilgotność względna: średnia dobowa nie przekracza 95%, a średnia miesięczna nie więcej niż 90%;

• Poziom antywibracji: przyspieszenie poziome 0,4m/s2, przyspieszenie pionowe 0,15m/s2;

• Proszę potwierdzić, że miejsce instalacji nie będzie narażone na silne wstrząsy, poważne zanieczyszczenia i korozję chemiczną oraz że nie występuje zagrożenie pyłem przewodzącym lub eksplozją. Jeżeli nie spełnia ono wymagań normalnych warunków użytkowania, prosimy o kontakt z firmą Ceho w celu uzyskania rozwiązania.

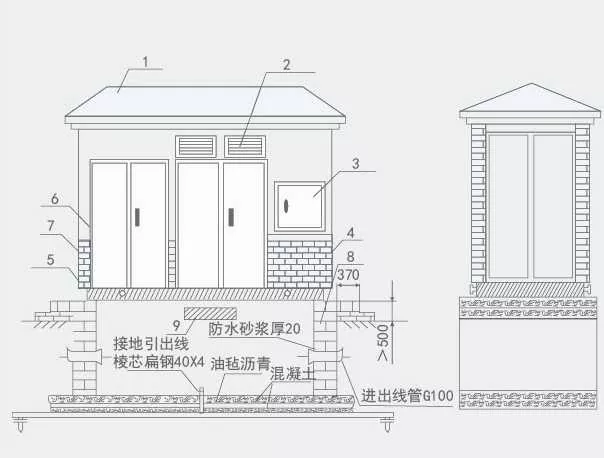

Rysunek wymiarowy instalacji

1. Dach

2. Żaluzje

3. Zewnętrzna skrzynka pomiarowa

4. Pierścień do podnoszenia

5. Szczelina na sztywne podwozie

6. Drzwi

7. Usuń cegłę, imitującą powierzchnię ściany z cegły

8. Fundament betonowy

9. Otwór wentylacyjny fundamentu grobowca

Trzeba wiedzieć przy składaniu zamówienia

W momencie składania zamówienia musisz podać następujące informacje:

·Wymagania dotyczące modelu, pojemności, ilości, koloru i rozmiaru, materiału powłoki;

·Model transformatora, wydajność, tryb połączenia, zakres zaczepów i wymagania dotyczące impedancji;

·Schemat okablowania pierwotnego strony wysokiego napięcia, model komponentu, specyfikacja i wymagania;

·Olej transformatorowy (25#, 45#, olej o wysokiej temperaturze zapłonu);

·Wymagania konfiguracyjne dla inteligentnych sieci zarządzania energią lub sieci zarządzania nieruchomościami;

·Wymagania środowiskowe dotyczące stosowania.
