Miniaturowy wyłącznik różnicowoprądowy

Miniaturowy wyłącznik różnicowoprądowy firmy Ceho oferuje klasę elektrycznych urządzeń zabezpieczających, które wykrywają i odcinają obwody elektryczne w przypadku wystąpienia nieszczelności w obwodzie. Również w tej funkcji może chronić personel i sprzęt przed porażeniem prądem, zagrożeniem pożarowym lub innymi zagrożeniami spowodowanymi awarią linii, awarią izolacji lub przypadkowym kontaktem z częściami pod napięciem.

Iloczyn ten działa w oparciu o prawo prądu Kirchhoffa, co oznacza, że ​​całkowity prąd wpływający do węzła jest równy całkowitemu prądowi wypływającemu z węzła. Prądy fazowy i neutralny w normalnym obwodzie są zrównoważone. Jeśli jednak wystąpi usterka, część prądu płynie do ziemi. Wyłącznik różnicowoprądowy jest w stanie wykryć tę niezrównoważenie i szybko zareagować, wyłączając i otwierając obwód.

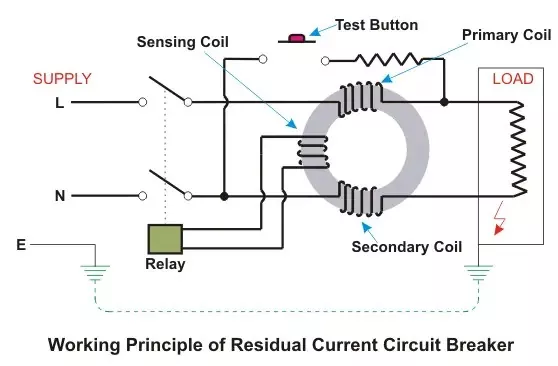

Wewnątrz znajduje się transformator toroidalny z trzema cewkami, którymi są cewka pod napięciem, cewka neutralna i cewka indukcyjna. Kiedy prądy są zrównoważone, cewka pod napięciem i cewka neutralna wytwarzają równe i przeciwne strumienie magnetyczne. I odwrotnie, w przypadku niezrównoważenia generowany będzie szczątkowy strumień magnetyczny, więc napięcie indukowane w cewce indukcyjnej powoduje, że przekaźnik otwiera styki wyłącznika różnicowoprądowego w celu zamknięcia obwodu.

Kluczowe punkty naszych produktów

·Miniaturowy wyłącznik różnicowoprądowy: Urządzenie zabezpieczające, które wykrywa i przerywa obwód, gdy w obwodzie występuje prąd upływowy.

·Zasada działania: Obecne prawo Kirchhoffa, jak wspomniano powyżej, wykrywa brak równowagi pomiędzy fazą fazową i neutralną oraz wyzwala, aby zapobiec niebezpieczeństwu.

·Typ: RCCB można podzielić na typy AC, A, B i F, odpowiednie dla różnych prądów upływowych i zastosowań. W razie potrzeby możesz skontaktować się z nami w celu uzyskania porady dotyczącej wyboru, pomożemy Ci w pełni rozważyć typ obciążenia, znamionowy prąd resztkowy (I szczegół n), prąd znamionowy (In) i liczbę biegunów wymaganych dla obwodu, a następnie wydać ocenę i zalecenia.

·Zalety: RCCB zapewnia niezbędną ochronę przed porażeniem prądem elektrycznym i ogniem, obsługuje różne rodzaje prądów i obciążeń, jest łatwy w montażu i konserwacji.

Miniaturowy wyłącznik różnicowoprądowy posiada przycisk testowy, który sprawdza działanie, generując niewielki prąd upływowy. Po naciśnięciu przycisku przewód pod napięciem po stronie obciążenia zostanie podłączony do linii zerowej zasilacza, omijając cewkę linii zerowej, a prąd będzie niezrównoważony, a wyłączenie zostanie uruchomione w normalnych okolicznościach. Jeżeli nie doszło do wyłączenia, może to oznaczać awarię RCCB lub błąd okablowania wymagający naprawy lub wymiany.

Typy produktów

Wspominaliśmy już wcześniej o różnych typach miniaturowych wyłączników różnicowoprądowych. Ceho przedstawi Ci je szczegółowo, abyś mógł je wygodnie wybrać.

● Typ AC: reaguje tylko na czysty prąd przemienny. Jeśli potrzebujesz zastosowań ogólnego przeznaczenia ze sprzętem elektronicznym lub falownikami, które nie wytwarzają prądu stałego lub pulsującego, wybierz go.

● Typ A: Wrażliwy na prąd przemienny i pulsujący prąd stały. Istnieją urządzenia elektroniczne, które wytwarzają prąd wyprostowany lub przerywany, takie jak komputery, telewizory lub lampy LED, które nadają się do użytku.

● Typ B: Reaguje na prąd przemienny, pulsujący prąd stały i gładki prąd stały. Sugeruje się, że istnieją urządzenia generujące płynną moc prądu stałego do wykorzystania, a falowniki słoneczne, ładowarki akumulatorów i pojazdy elektryczne są coraz częstsze w naszej współpracy.

● Typ F: Reaguje na prąd przemienny, pulsujący prąd stały, gładki prąd stały i prąd przemienny o wysokiej częstotliwości do 1 kHz. Nadaje się do przetwornicy częstotliwości, kuchenki indukcyjnej lub ściemniacza itp. Będzie wytwarzać sprzęt prądowy o wysokiej częstotliwości.
