Zrozumienie w skrócie: jakie są podstawowe technologie i podstawowe zastosowania rozdzielnic niskiego napięcia?

Rozdzielnice niskiego napięcia to podstawowe wyposażenie nowoczesnych systemów zasilania i dystrybucji, wykorzystywane głównie do dystrybucji energii, kontroli obwodów, ochrony przed przeciążeniem, ochrony przed zwarciami, ochrony przed upływem prądu i monitorowania mocy. Jest szeroko stosowany w fabrykach, budynkach, centrach danych, szpitalach, centrach handlowych, inżynierii komunalnej i innych dziedzinach. Charakteryzujący się zwartą budową, wysokim bezpieczeństwem i niezawodnością, wygodną konserwacją i wysoką inteligencją, jest kluczowym sprzętem zapewniającym stabilną pracę systemów elektroenergetycznych. Artykuł w pełni przedstawia podstawowe punkty techniczne rozdzielnic niskiego napięcia pod względem konstrukcji, parametrów, wydajności, doboru i zastosowania.

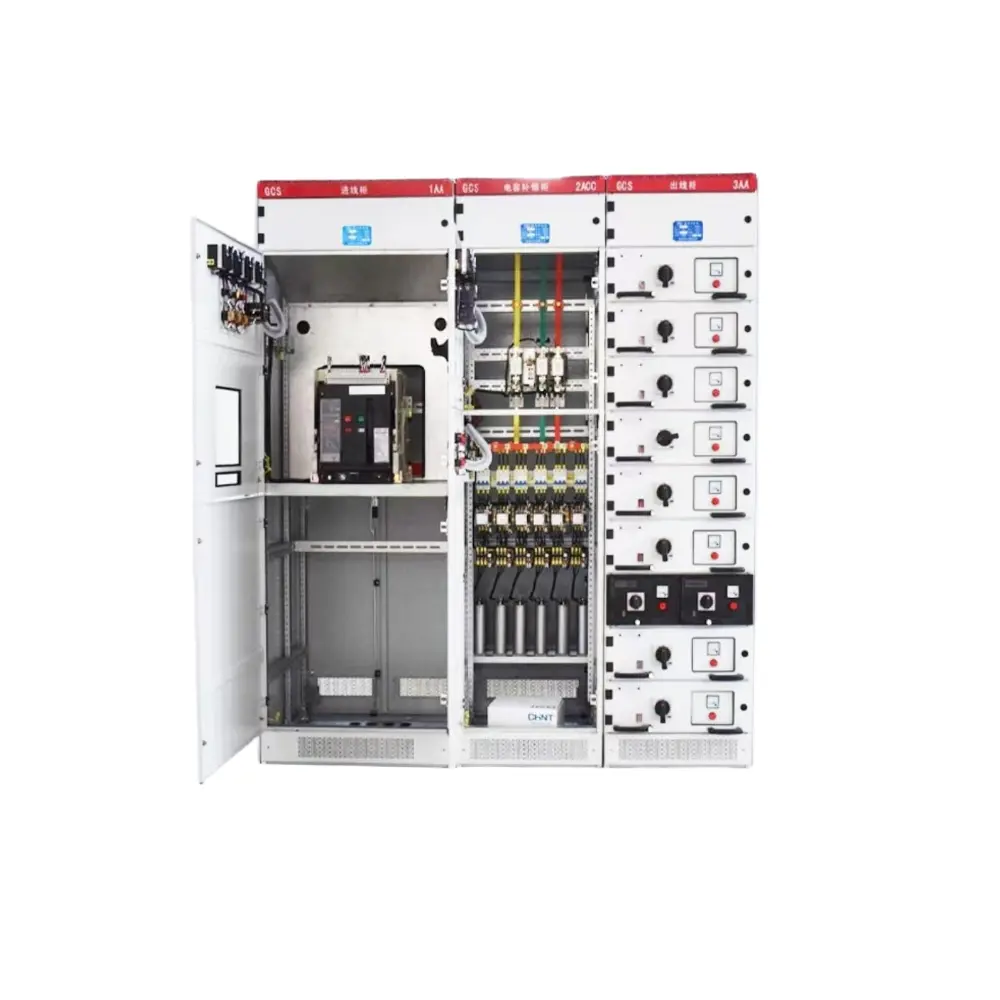

1. Główne elementy rozdzielnic niskiego napięcia

Typowa rozdzielnica niskiego napięcia przyjmuje atrójprzedziałowa niezależna struktura izolacji dla większego bezpieczeństwa, niezawodności i łatwości konserwacji:

A.Przedział wyłącznika: Ułożone pionowo, zdolne do umieszczenia wielu wyłączników; każdy obwód jest niezależnie oddzielony bez zakłóceń.

B.Przedział autobusowy: Umieszczony za przedziałem wyłącznika i odizolowany przegrodami izolacyjnymi, aby skutecznie zapobiegać rozprzestrzenianiu się zwarć.

C.Przedział kablowy: Umieszczony z tyłu lub z przodu szafy, wygodny do podłączenia kabli i konserwacji, z dużą przestrzenią i ustandaryzowanym okablowaniem.

Według stylu obsługi i konserwacji:

D.Dostęp od tyłu: Tradycyjna standardowa konstrukcja z dużą przestrzenią konserwacyjną.

MI.Dostęp od przodu: Możliwość montażu na ścianie, mniejsza głębokość, oszczędność miejsca.

Niezależna konstrukcja przedziału pozwala uniknąć przypadkowego kontaktu z częściami pod napięciem podczas konserwacji, ogranicza zakres zwarć łukowych i znacznie poprawia bezpieczeństwo sprzętu i personelu.

2. Kluczowe parametry znamionowe

3. Podstawowe wskaźniki wydajności elektrycznej

a. Wartość znamionowa prądu zwarciowego (SCCR)

Maksymalny prąd zwarciowy, jaki rozdzielnica może bezpiecznie wytrzymać w krótkim czasie podczas zwarcia, który określa odporność zwarciową sprzętu i jest ważną gwarancją bezpiecznej pracy.

b. Krótkotrwała wytrzymałość na prąd znamionowy

Prąd zwarciowy, który rozdzielnica może wytrzymać bez deformacji lub uszkodzenia w określonym czasie (zwykle 1 sekunda lub 0,5 sekundy), zapewniający, że system nie ulegnie załamaniu w przypadku awarii.

c. Ocena przerwań

Maksymalny prąd zwarciowy, który wyłącznik może bezpiecznie przerwać. Musi być większy niż oczekiwany prąd zwarciowy systemu, w przeciwnym razie spowoduje to eksplozję lub pożar.

d. Stopień ochrony przed wnikaniem (stopień IP)

· IP30: Zapobiega kontaktowi palców z częściami pod napięciem

· IP40: Zapobiega przedostawaniu się ciał obcych o średnicy ≥1 mm

· IP54: Pyłoszczelny i bryzgoszczelny, odpowiedni do wilgotnych i zakurzonych środowisk

e. Limit wzrostu temperatury

Zgodnie z normami krajowymi wzrost temperatury rozdzielnicy przy długotrwałej pracy przy prądzie znamionowym nie powinien przekraczać wartości granicznej, zapewniając stabilność izolacji i dłuższą żywotność.

4. Podstawowe techniczne punkty rozdzielnic niskiego napięcia

(1).Struktura szafki i technologia podziału na przedziały

Przyjmuje trzy niezależne izolowane przedziały: przedział wyłącznika, przedział magistrali i przedział kablowy, skutecznie zapobiegając rozprzestrzenianiu się łuku i poprawiając bezpieczeństwo obsługi i konserwacji.

(2)Technologia wytrzymałości zwarciowej i krótkotrwałej

Wyposażony w dużą odporność na zwarcia, ściśle dopasowany SCCR i krótkotrwały prąd wytrzymywany, aby zapewnić brak deformacji, przemieszczenia szyny lub zawalenia się systemu w wyniku usterek.

(3)Technologia przerywania wyłącznika i selektywnej koordynacji

Zdolność wyłączania odpowiada maksymalnemu prądowi zwarciowemu systemu. Selektywność regionalna jest realizowana poprzez krótkotrwałą zwłokę i bezzwłoczną koordynację zabezpieczeń, ograniczającą awarie tylko do uszkodzonego obwodu.

(4)Projektowanie systemu szyn zbiorczych i kontrola wzrostu temperatury

Układ szyn zbiorczych o niskiej impedancji, niskich stratach i wysokim rozpraszaniu ciepła, zapewniający ścisłą kontrolę długoterminowego wzrostu temperatury roboczej, zapewniający wydajność prądową, żywotność izolacji i stabilność sprzętu.

(5)Zintegrowana technologia zabezpieczeń i pomiarów

Integruje ochronę przed przeciążeniem, zwarciem, upływem doziemnym, przepięciem, zbyt niskim napięciem, utratą fazy i łukiem elektrycznym z inteligentnymi miernikami i czujnikami zapewniającymi wszechstronne bezpieczeństwo.

(6)Inteligentna i cyfrowa technologia

Obsługuje monitorowanie online, zdalne sterowanie, wstępny alarm awarii, statystyki energii i sieci komunikacyjne, aktualizując do bezobsługowej i inteligentnej pracy w chmurze.

(7)Ochrona przed wnikaniem i możliwość dostosowania do środowiska

Spełnia stopnie ochrony IP30–IP54, dostosowując się do wilgoci, kurzu, korozji oraz środowisk o wysokiej i niskiej temperaturze, zapewniając większą wszechstronność i trwałość.

(8)Modułowa i znormalizowana konstrukcja

Jednostki modułowe, ustandaryzowane interfejsy i elastyczna rozbudowa skracają czas produkcji, instalacji i uruchomienia oraz redukują koszty całkowite.

5. Funkcje ochronne

Rozdzielnice niskiego napięcia wyposażone są w szereg zabezpieczeń zapewniających bezpieczeństwo systemu:

l Zabezpieczenie przed przeciążeniem

l Natychmiastowe zabezpieczenie zwarciowe

l Zabezpieczenie zwarciowe o krótkim zwłoce

l Zabezpieczenie przed zwarciem doziemnym/upływem doziemnym

l Ochrona przed przepięciami i podnapięciami

l Zabezpieczenie przed utratą fazy i kolejnością faz

l Wykrywanie zwarć łukowych (AFD)

l Zaawansowana inteligentna rozdzielnica zapewnia również:

l Monitorowanie temperatury on-line

l Monitorowanie wyładowań niezupełnych

l Analiza jakości energii

l Zdalny alarm o usterce

6. Typowe typy strukturalne

Rozdzielnica typu stałego

Prosta konstrukcja, niski koszt, wysoka niezawodność, odpowiednia do ogólnych scenariuszy dystrybucji energii.

Rozdzielnica typu szufladowego

Każdy obwód jest niezależną szufladą; konserwację można przeprowadzić poprzez wysunięcie pojedynczej szuflady bez przerwy w zasilaniu i bez wpływu na inne obwody. Idealny dla szpitali, centrów danych i linii produkcyjnych wymagających dużej niezawodności.

Rozdzielnica wysuwna

Główny wyłącznik można całkowicie wyciągnąć, co zapewnia bezpieczniejszą i szybszą konserwację.

7. Różnice między rozdzielnicą niskiego napięcia a tablicami rozdzielczymi

Rozdzielnica: Całkowicie zamknięta, izolowana przedziałowo, wysuwne wyłączniki automatyczne, wytrzymująca 30 cykli w krótkim czasie, wspierająca selektywną koordynację, wyższe bezpieczeństwo.

Rozdzielnica: Otwarta konstrukcja, stałe wyłączniki, krótkotrwała wytrzymałość tylko na 3 cykle, niższy koszt.

Rozdzielnica jest bardziej odpowiednia dla głównych odbiorów, sprzęgów i ważnych obciążeń; rozdzielnice służą do dystrybucji energii końcowej.

8. Inteligentna rozdzielnica niskiego napięcia

Inteligentna rozdzielnica integruje:

① Inteligentne wyłączniki automatyczne

② Czujniki prądu/napięcia/temperatury

③ Mikroprocesorowe urządzenia zabezpieczające

④ Instrumenty zarządzania energią

⑤ Komunikacja 4G/WiFi/Ethernet

Obsługuje:

① Zdalny monitoring i kontrola

② Statystyki i analizy zużycia energii

③ Wstępne alarmowanie o usterce i automatyczne nagrywanie

④ Powiązanie z inteligentnymi systemami dystrybucji energii

Jest to standardowa konfiguracja dla inteligentnych fabryk, inteligentnych budynków i centrów danych.

9. Typowe przypadki zastosowań

l Duże zakłady produkujące samochody

Zapewnia główną dystrybucję zasilania i sterowanie silnikami dla warsztatów tłoczących, spawalniczych, malarskich i montażowych. Inteligentna rozdzielnica szufladowa umożliwia ciągłą konserwację i dokładną lokalizację usterek, zapewniając ciągłość produkcji 24 godziny na dobę, 7 dni w tygodniu.

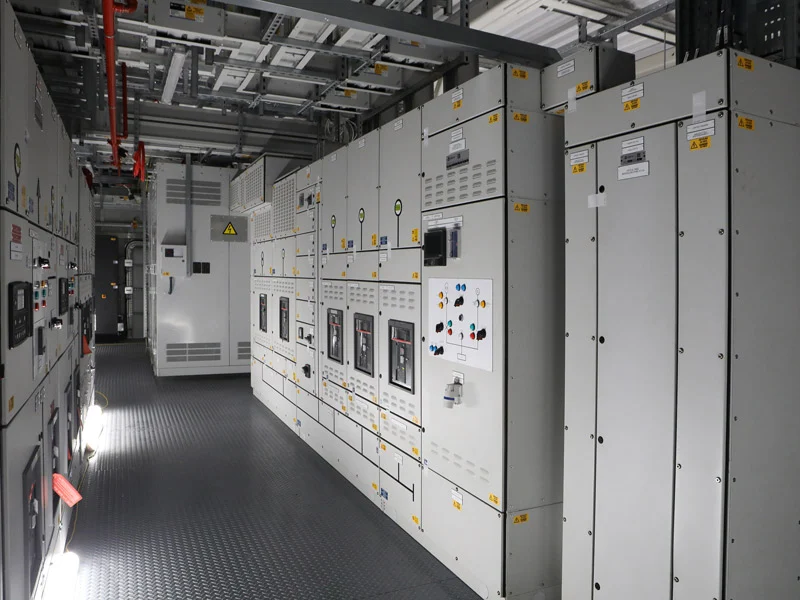

l Duże centra danych (poziom IV)

Przyjmuje redundantną dystrybucję zasilania z podwójną magistralą, obsługującą zasilanie szafy o dużej gęstości z przełączaniem na poziomie milisekund. Dostępność systemu sięga 99,999%, co jest idealne do nieprzerwanej pracy 7×24.

l Duże kompleksy handlowe i centra handlowe

Rozdziela energię do oświetlenia, HVAC, wind, obwodów przeciwpożarowych i sklepowych. Inteligentne monitorowanie pętli i statystyki zużycia energii optymalizują zarządzanie energią i zmniejszają koszty operacyjne.

l Miejskie oczyszczalnie ścieków i oczyszczalnie ścieków

Zasila pompy, wentylatory, kratki i systemy dozowania w wilgotnym i zapylonym środowisku. Pełna ochrona zapewnia stabilną pracę miejskich wodociągów i oczyszczalni ścieków.

l Szpitale i centra medyczne klasy A

Zapewnia wysoce niezawodną podwójną dystrybucję zasilania dla sal operacyjnych, oddziałów intensywnej terapii, laboratoriów i ośrodków obrazowania. Przełączanie bez przerw gwarantuje bezpieczeństwo medyczne.

l Elektrownie fotowoltaiczne i wiatrowe

Stosowany do łączenia falowników, sterowania podłączonego do sieci i dystrybucji energii do magazynowania energii, odpowiedni do trudnych warunków zewnętrznych z pełnym zabezpieczeniem.

l Lotniska i węzły transportu kolejowego

Zapewnia niezawodne zasilanie terminali, systemów bezpieczeństwa, sprzedaży biletów i oświetlenia. Automatyczne przełączanie podwójnego zasilania gwarantuje nieprzerwaną pracę węzła transportowego.

l Wysokie budynki mieszkalne i inteligentne społeczności

Stosowany do dystrybucji energii w budynkach, oświetlenia publicznego, gaszenia pożarów, wind i pali ładujących. Zwarta konstrukcja i pełna ochrona poprawiają jakość energii elektrycznej.

10. Wielkość rynku i trendy rozwojowe

Rozmiar rynku

Rynek globalny: Około 54–56 miliardów dolarów w 2025 r., a do 2032 r. ma przekroczyć 83 miliardy dolarów, przy CAGR na poziomie 6–7%.

Rynek chiński: Około 169 miliardów RMB w 2025 r., co oznacza wzrost o 7,8% r/r; Chiny to największy jednolity rynek na świecie, posiadający ponad 21% światowego udziału.

Kluczowe sterowniki: Nowe systemy zasilania, centra danych, nowa energia, inteligentna produkcja, infrastruktura miejska i ładowanie pojazdów elektrycznych.

Trendy rozwojowe

Inteligencja staje się standardem

Inteligentne wyłączniki, czujniki, IoT, monitorowanie w chmurze, wstępne alarmowanie usterek oraz zdalna obsługa i konserwacja są szeroko stosowane, przechodząc od „ochrony pasywnej” do „aktywnego przewidywania”.

Większa niezawodność i większe bezpieczeństwo

Ochrona przed łukiem elektrycznym, monitorowanie wyładowań niezupełnych, monitorowanie wzrostu temperatury i selektywna koordynacja stają się niezbędne; wyższy stopień ochrony IP i większa odporność na zwarcia.

Ekologiczny i energooszczędny

Niskostratne, wysokowydajne autobusy i komponenty, niskoemisyjne materiały i przyjazne dla środowiska procesy, odpowiadające celom neutralności pod względem emisji dwutlenku węgla.

Większy udział typów szufladowych/wysuwnych

Szybki rozwój w przemyśle, centrach danych, szpitalach itp., wspierający ciągłą konserwację i zapewniający ciągłe zasilanie.

Głęboka adaptacja do nowej energii

Specjalne rozwiązania dla fotowoltaiki, energetyki wiatrowej, magazynowania energii i ładowania pojazdów elektrycznych, z zabezpieczeniem przed ładowaniem wstecznym, ochroną przeciwprzepięciową i sterowaniem podłączonym do sieci.

Modułowy, ustandaryzowany, kompaktowy

Szybsza instalacja, mniejsza powierzchnia, elastyczna rozbudowa zapewniająca zasilanie o dużej gęstości i szybką dostawę.

Wniosek

Jako podstawowe wyposażenie systemów dystrybucji energii niskiego napięcia, konstrukcja konstrukcyjna, konfiguracja zabezpieczeń i proces produkcji rozdzielnic niskiego napięcia bezpośrednio wpływają na niezawodność zasilania, bezpieczeństwo sprzętu i bezpieczeństwo personelu. Kierując się trendami inteligencji, ekologizacji, wysokiej niezawodności i modularyzacji, branża będzie się stale rozwijać. Kluczową konkurencyjnością staną się wysokiej klasy, markowe i globalne możliwości. Wybór wysokiej jakości i niezawodnej rozdzielnicy może skutecznie poprawić stabilność systemów dystrybucji energii, zmniejszyć ryzyko awarii i zapewnić solidne wsparcie dla bezpiecznego i stabilnego zasilania

Najczęściej zadawane pytania

1. Gdzie głównie stosuje się rozdzielnice niskiego napięcia?

Jest stosowany w fabrykach, obszarach mieszkalnych, centrach handlowych, szpitalach, centrach danych i projektach komunalnych do dystrybucji, kontroli i ochrony energii.

2.Jakie są główne typy strukturalne?

Typ stały, typ szuflady i typ wysuwny, wybrane na podstawie wymagań niezawodności.

3.Co oznacza ocena IP?

IP30/IP40 dla normalnych środowisk wewnętrznych; IP54 jest pyłoszczelny i bryzgoszczelny, odpowiedni do wilgotnych i zakurzonych miejsc.

4.Co to jest koordynacja selektywna?Załącza się tylko wyłącznik znajdujący się najbliżej miejsca zwarcia, co pozwala uniknąć przerw w dostawie prądu na dużą skalę i poprawia niezawodność dostaw.

5.Jakie są zalety inteligentnych rozdzielnic?

Zdalne monitorowanie, wstępny alarm awarii, statystyki energii, automatyczne nagrywanie, bezobsługowa i inteligentna obsługa.

6. Czy rozdzielnicę można dostosować?

Tak, wspieramy dostosowywanie prądu, napięcia, obwodów, funkcji, rozmiaru i poziomu ochrony.

7. Jaki jest czas dostawy?

7–15 dni dla produktów standardowych; 15–30 dni na projekty niestandardowe.
