Preinstalowana amerykańska podstacja skrzynkowa

Ta amerykańska, wstępnie zainstalowana podstacja skrzynkowa jest również wyposażona w różnorodne urządzenia zabezpieczające, w tym system uziemiający, urządzenia zabezpieczające przed awariami i ograniczniki przepięć, zapewniające bezpieczne i niezawodne działanie systemu elektroenergetycznego przez cały czas. Ponadto konstrukcja produktu podkreśla łatwość instalacji i obsługi. Wstępnie zmontowane komponenty obejmują transformatory, wyłączniki automatyczne i rozdzielnicę, co skutecznie skraca cykl instalacji i zmniejsza koszty pracy. Stacja wyposażona jest także w zaawansowany system monitorowania, umożliwiający operatorom monitorowanie i zarządzanie systemem elektroenergetycznym w czasie rzeczywistym za pośrednictwem centralnej dyspozytorni. Prefabrykowana podstacja modułowa w stylu amerykańskim to wysokiej jakości rozwiązanie do zastosowań przemysłowych i komercyjnych, spełniające potrzeby w zakresie bezpiecznej i niezawodnej dystrybucji energii w opłacalny sposób.

Parametry techniczne

● Bezpiecznik

Po stronie wysokiego napięcia amerykańskiej wstępnie zainstalowanej podstacji skrzynkowej zastosowano bezpiecznik rezerwowy i bezpiecznik wtykowy połączone szeregowo w celu zapewnienia ochrony w pełnym zakresie. Bezpiecznik rezerwowy to zanurzony w oleju bezpiecznik wysokiego napięcia ograniczający prąd o dużej zdolności wyłączania. Bezpieczniki wtykowe załączą się tylko w przypadku wystąpienia usterki wewnątrz transformatora. Podwójny bezpiecznik indukcyjny może zapewnić podwójną ochronę prądu i temperatury. W przypadku przepalenia rdzeń bezpiecznika można łatwo wymienić na miejscu.

Struktura i kolejność działania

1. Układ

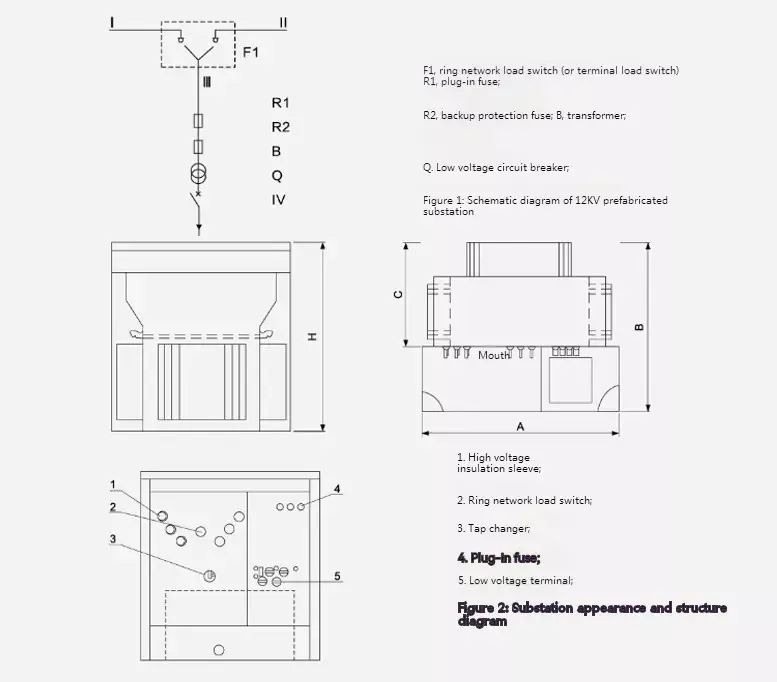

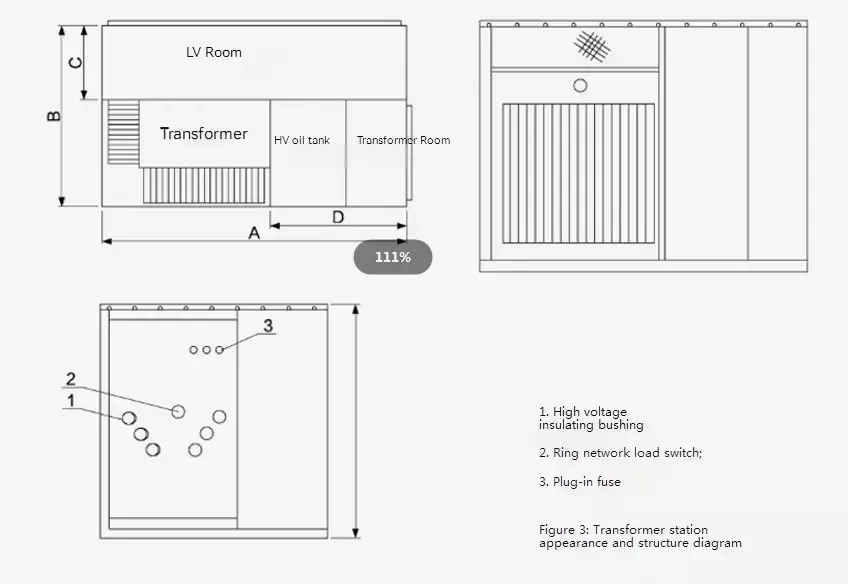

Poniżej pokazano kształt i konstrukcję amerykańskiej preinstalowanej podstacji skrzynkowej. Zbiornik jest podzielony na górny zbiornik wysokociśnieniowy i dolny zbiornik transformatora. Te dwie części są połączone tylko elektrycznie i olej nie krąży. Wśród nich linie „I” i „I” to pierścieniowe źródła sieciowe, „ll” to odgałęzienie transformatora, a „V” to wyjście niskiego napięcia.

Podstację można wykorzystać do zasilania sieci pierścieniowej i systemu zasilania terminali. Zasilanie linii i odgałęzienia „l III” jest przełączane za pomocą przełącznika obciążenia sieci pierścieniowej. Jednocześnie strona wysokiego napięcia transformatora jest wyposażona w bezpiecznik na wejściu, który może chronić obwód odgałęziony i uniknąć zwarcia, przeciążenia i nadmiernej temperatury. Można również zainstalować urządzenia wyświetlające wysokiego napięcia i odgromniki. oraz koniec niskiego napięcia transformatora jest wyprowadzany po przejściu przez amperomierz i wyłącznik niskiego napięcia.

Wymiary i waga

2. Transformator

W przypadku amerykańskich wstępnie zainstalowanych podstacji typu skrzynkowego używamy nowych trójfazowych transformatorów zanurzonych w oleju serii S9 i S11 o niskich stratach bez obciążenia, niskim wzroście temperatury, niskim poziomie hałasu i małej wysokości. Zarówno straty bez obciążenia, jak i straty obciążenia są niższe niż w oryginalnym transformatorze S9.

Transformator ma w pełni uszczelnioną konstrukcję, która skutecznie izoluje zanieczyszczenia powietrza i wilgoć. W górnej części zbiornika oleju znajduje się poduszka powietrzna o średnicy 40–90 mm, która wraz z falistą strukturą płaszcza zbiornika oleju odgrywa rolę w chłodzeniu i zmniejszaniu ciśnienia wewnętrznego.

Wymiary i waga
