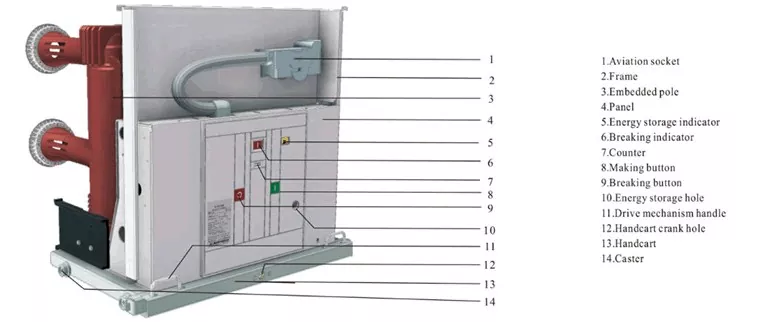

Wewnętrzny wyłącznik próżniowy wysokiego napięcia VS1
Ceho może zaoferować wewnętrzny wyłącznik próżniowy wysokiego napięcia VS1 z kompleksową obsługą posprzedażną i terminową dostawą. Zasada działania tego wyłącznika próżniowego polega na tym, że gdy styk ruchomy i styk statyczny zostaną oddzielone pod działaniem mechanizmu operacyjnego, pomiędzy stykami powstaje łuk elektryczny, a powierzchnia styków ulatnia się w wysokiej temperaturze. Specjalny kształt tego styku produktu generuje pole magnetyczne, gdy przepływa przez niego prąd. Pod wpływem tego pola magnetycznego łuk elektryczny porusza się szybko wzdłuż stycznego kierunku powierzchni styku. Część oparów metalu skrapla się na metalowym cylindrze (osłonie), a łuk naturalnie przechodzi przez zero, a następnie gaśnie. Kiedy łuk gaśnie, wytrzymałość dielektryczna między stykami szybko się przywraca
Możesz mieć pewność, że kupisz wewnętrzny wyłącznik próżniowy wysokiego napięcia VS1 firmy Ceho. Wyłącznik próżniowy nadaje się do stosowania w systemach elektroenergetycznych o napięciu znamionowym 12 kv w celach ochronnych, a także w jednostkach sterujących urządzeniami sieci elektroenergetycznych i urządzeniami elektroenergetycznymi przemysłowymi. Może być wyposażony w KYN28(GZS1). Różne typy paneli szaf rozdzielczych, takie jak XGN i GG-1A. Produkty powiązane: wózki izolacyjne, wózki bezpiecznikowe i inne wózki do przekładników napięciowych.
Standardy Produktu
♦ IEC62271-100 Aparatura rozdzielcza i sterownicza wysokiego napięcia, część 100: Wyłączniki automatyczne prądu przemiennego
♦ GB1984 Wyłączniki wysokiego napięcia AC
♦ GB/T11022 Wspólne specyfikacje dotyczące norm dotyczących rozdzielnic i sterownic wysokiego napięcia
♦ JB/T 3855 Wyłączniki próżniowe wysokiego napięcia AC
♦ DL/T402 Specyfikacja wyłączników wysokiego napięcia prądu przemiennego
Warunki środowiskowe
♦ Temperatura otoczenia: -15 ℃ ~ + 40 ℃;
♦ Wysokość: ≤1000m;
♦ Wilgotność względna: średnia dzienna ≤95%, średnia miesięczna ≤90%;
♦ Intensywność trzęsienia ziemi: ≤8 poziomu;
♦ Miejsca wolne od ognia, zagrożenia wybuchem, silnego brudu, korozji chemicznej i intensywnych wibracji
Data techniczna
|
NIE. |
Przedmiot |
Jednostka |
Data |
||
|
1 |
Napięcie znamionowe |
kv |
15? ? ? ? ? ? ? ? ? ? ? ? ? ?24 |
||
|
2 |
Znamionowe krótkotrwałe napięcie wytrzymywane przy częstotliwości sieciowej (1 min) |
90/102? ? ? ? ? ? ? ? ??65/79 |
|||
|
3 |
Znamionowe napięcie wytrzymywane udaru piorunowego |
50/59? ? ? ? ? ? ? ? ??125/145 |
|||
|
4 |
Częstotliwość znamionowa |
Hz |
50 |
||
|
5 |
Prąd znamionowy |
A |
630? ? ? ? ? ? ? ? ? ? ? ?630? ? ? ? ? ? ? ? ? ? ? ? ?1250 |
||
|
1250? ? ? ? ? ? ? ? ? ? ?1250? ? ? ? ? ? ? ? ? ? ? ? 1600 |
|||||
|
6 |
Znamionowy prąd krótkotrwały tolerancyjny |
The |
20 50 50 |
25 63 63 |
31.5 80 80 |
|
7 |
Znamionowy prąd szczytowy tolerowany |
||||
|
8 |
Znamionowy prąd zamykania zwarcia (szczyt) |
||||
|
9 |
Znamionowa sekwencja operacji |
|
O-0.3s-co-180s-co |
||
|
10 |
Żywotność mechaniczna |
Czasy |
20000 |
||
|
11 |
Znamionowe napięcie robocze |
V |
AC/DC220, AC/DC110 |
||
|
12 |
Czas otwarcia |
SM |
20 ~ 50 |
||
|
13 |
czas zamknięcia |
30 ~ 70 |
|||
|
14 |
Znamionowe czasy wyłączania prądu zwarciowego |
|
50 |
||

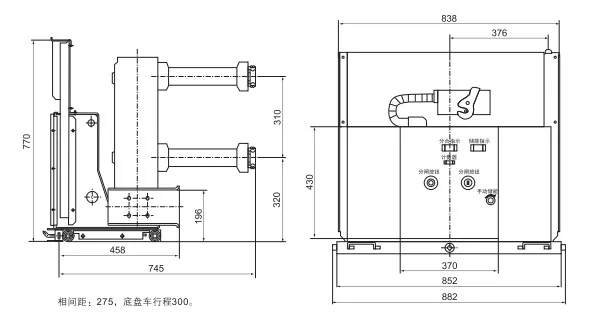

Rysunek wymiarowy
