Krótki przewodnik: Kluczowe różnice i przewodnik doboru transformatorów suchych i transformatorów zanurzonych w oleju

Krótki przewodnik: Kluczowe różnice i przewodnik doboru transformatorów suchych i transformatorów zanurzonych w oleju

W miarę przyspieszania rozwoju nowych systemów elektroenergetycznych transformatory rozdzielcze – jako sprzęt krytyczny do konwersji energii – odgrywają kluczową rolę w określaniu bezpieczeństwa, efektywności energetycznej oraz kosztów operacyjnych i konserwacji. Obecny rynek jest zdominowany przez dwie główne kategorie: transformatory suche i transformatory zanurzone w oleju. Te dwa typy różnią się znacznie pod względem izolacji i chłodzenia, bezpieczeństwa i ekologiczności, możliwych scenariuszy i opłacalności. Zgodnie z obowiązkową normą dotyczącą efektywności energetycznej GB 20052-2024, w tym artykule przedstawiono wszechstronną analizę różnic między tymi dwoma typami sprzętu, stanowiąc wiarygodne odniesienie przy wyborze inżyniera.

I. Podstawowe różnice podstawowe: różnice w metodach izolacji i chłodzenia

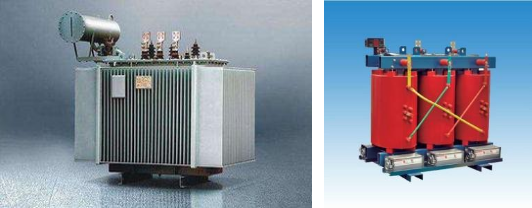

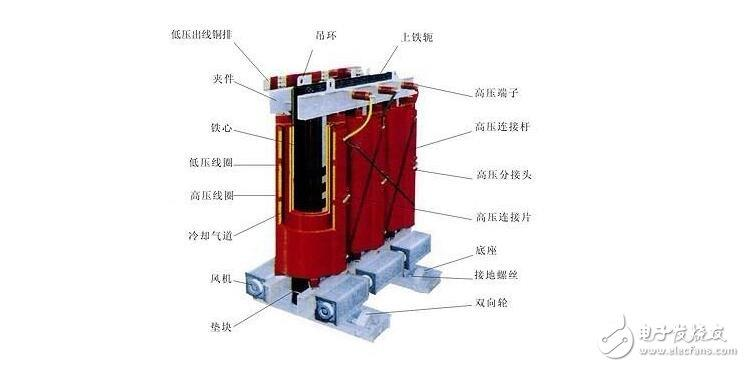

Transformatory suche wykorzystują powietrze jako czynnik chłodzący. Uzwojenia są izolowane za pomocą odlewu próżniowego żywicy epoksydowej lub impregnacji papierem Nomex, co eliminuje potrzebę stosowania mediów płynnych. Mają prostą konstrukcję i nie stwarzają ryzyka wycieku. Transformatory zanurzone w oleju wykorzystują olej izolacyjny zarówno jako medium chłodzące, jak i izolacyjne. Rdzeń i uzwojenia są zanurzone w zbiorniku oleju, a odprowadzanie ciepła odbywa się w oparciu o cyrkulację oleju. Technologia ta jest dojrzała i oferuje szerszy zakres wydajności. Ta podstawowa różnica konstrukcyjna determinuje wszechstronną rozbieżność między nimi pod względem bezpieczeństwa, wpływu na środowisko oraz obsługi i konserwacji.

II. Porównanie sześciu kluczowych wymiarów

III. Wdrożenie nowych przepisów: dobór sprzętu musi być zgodny z normami

GB 20052-2024, obowiązkowa norma krajowa dotycząca transformatorów mocy obowiązująca od lutego 2025 r., określa stopnie efektywności energetycznej i harmonogramy wycofywania. W przypadku nowych projektów budowlanych wybór modeli o niskiej wydajności jest surowo zabroniony, a istniejące urządzenia zużywające dużo energii muszą być stopniowo wycofywane. Do wewnętrznej dystrybucji energii w budynkach cywilnych, zgodnie z obowiązkowymi przepisami GB 51348-2019, należy wybrać transformatory suche lub niepalne w izolacji cieczowej.

IV. Zalecenia dotyczące wyboru: Precyzyjne dopasowanie w oparciu o scenariusze zastosowań

Wybierz typ suchy: środowiska wewnętrzne, obszary o dużym natężeniu ruchu, rygorystyczne wymagania bezpieczeństwa przeciwpożarowego, ograniczona przestrzeń, wahania obciążenia światłem oraz nacisk na ochronę środowiska i niskie koszty utrzymania.

Wybierz w kąpieli olejowej: do użytku na zewnątrz, skoncentrowanych obciążeń o dużej pojemności, ciągłych dużych obciążeń, trudnych warunków i sytuacji, w których priorytetem są niskie koszty początkowe.

V. Trendy branżowe

Kierując się celami w zakresie bezpieczeństwa i niskoemisyjności, stopień penetracji transformatorów suchych w miejskich sieciach dystrybucyjnych, centrach danych i sektorach nowej infrastruktury; Transformatory zanurzone w oleju, wykorzystujące ich dużą pojemność i opłacalność, pozostają dominujące w zewnętrznym przesyłaniu i przetwarzaniu energii, a także w zastosowaniach w energetyce przemysłowej. Te dwa typy sprzętu nie wykluczają się wzajemnie; raczej uzupełniają się one w różnych scenariuszach i współpracują, aby wspierać bezpieczne i wydajne działanie nowoczesnych sieci elektroenergetycznych.

Producenci sprzętu elektroenergetycznego zalecają, aby wybór równoważył bezpieczeństwo, efektywność energetyczną, obsługę i konserwację oraz zgodność z przepisami. Decyzje należy podejmować kompleksowo, biorąc pod uwagę charakterystykę obciążenia, środowisko instalacji i cykle budżetowe, aby uniknąć zwiększonych kosztów, zagrożeń bezpieczeństwa i ryzyka zgodności wynikającego z nieprawidłowego wyboru.
