Zewnętrzny odłącznik wysokiego napięcia GW4

Możesz mieć pewność, że kupisz zewnętrzny wyłącznik wysokiego napięcia Ceho GW4 z naszej fabryki. Składa się z podstawy, wsporników izolacyjnych, części przewodzących i mechanizmu operacyjnego. Każdy słup ma dwa wsporniki z przewodzącym ostrzem zamontowanym na górnym końcu każdego wspornika. Styk ostrza znajduje się pomiędzy obydwoma wspornikami. Na dolnym końcu wspornika zamontowana jest tuleja łożyskowa. Napędzane mechanizmem napędowym ostrze może obracać się w poziomie o 90°, otwierając i zamykając w ten sposób wyłącznik.

Cechy konstrukcyjne

● Dwukolumnowy, poziomy obrotowy: Dwa izolatory wsporcze na biegun, płytka stykowa obraca się w poziomie o 90° w środku, aby zakończyć zamykanie i otwieranie, przerwa jest widoczna, spełniając wymagania „pięciu zabezpieczeń”.

● Wszystkie serie mogą być wyposażone w uziemniki: można wybrać pojedyncze uziemienie, podwójne uziemienie lub brak uziemienia, uziemnik i główny wyłącznik są ze sobą powiązane.

● Elastyczny mechanizm operacyjny: Zewnętrzny odłącznik wysokiego napięcia GW4 w standardowej konfiguracji CS11 (ręczny) lub CS17 (z uziemieniem), opcjonalny mechanizm elektryczny CJ6 do zdalnego sterowania.

● Wysoka odporność na korozję: Części przewodzące są posrebrzane/cynowane, części stalowe są cynkowane ogniowo lub ze stali nierdzewnej, podstawa wykonana jest ze stopu aluminium lub stali ocynkowanej ogniowo, odpowiednia do obszarów przybrzeżnych i silnie zanieczyszczonych.

● Konstrukcja modułowa: Trzy bieguny są połączone korbowodem, możliwość szybkiej regulacji fazy na miejscu, kąt montażu regulowany w zakresie 0–30°.

Dlaczego wybrać nas?

◆ Zewnętrzny odłącznik wysokiego napięcia GW4 ma dwukolumnową strukturę otwierania i przełączania styków, zapewniającą automatyczne czyszczenie styków i zwiększoną niezawodność styków.

◆ Palce kontaktowe wykonane są z nowego rodzaju materiału o wysokiej wytrzymałości, wysokiej przewodności i dużej elastyczności. Styki są zaciskane przez siłę sprężystą samych palców stykowych, co pozwala uniknąć zmniejszenia siły zaciskania styków spowodowanego korozją sprężyny i wyżarzaniem cieplnym, zapobiegając w ten sposób błędnemu cyklowi zwiększonej rezystancji styków i zwiększonego nagrzewania styków.

◆ Część obrotowa wyłącznika została zaprojektowana tak, aby zapewnić bezobsługową pracę. Obrotowa podstawa ma szczelną konstrukcję, która zapobiega przedostawaniu się pary wodnej, kurzu i szkodliwych gazów. Zapewnia to, że łożyska i smar na bazie litu dwusiarczku molibdenu zawsze działają w dobrym środowisku, zapobiegając rdzy, utracie smaru i wysychaniu, zapewniając w ten sposób, że moment roboczy zewnętrznego wyłącznika wysokiego napięcia GW4 nie wzrośnie po długotrwałej pracy. Zastosowano sworznie ze stali nierdzewnej, dopasowane do bezolejowej, samosmarującej konstrukcji nośnej; Elementy stalowe są cynkowane ogniowo, co zapewnia elastyczność, lekkość, niezawodność i brak rdzy.

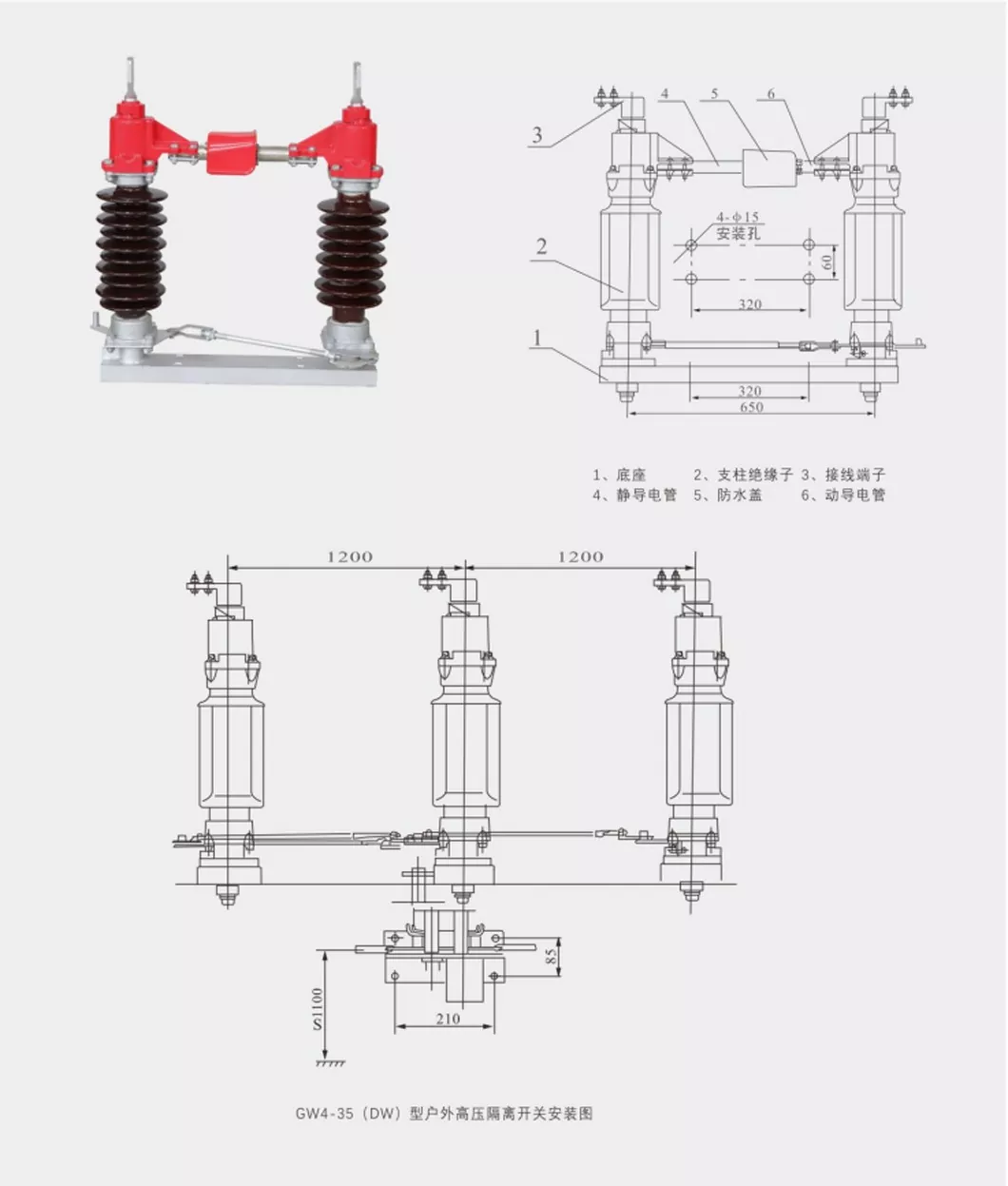

Kształt i wymiary instalacyjne

Główne parametry techniczne
