Trójfazowy transformator rozdzielczy zanurzony w oleju z przełącznikiem zaczepów pod obciążeniem

Trójfazowy transformator rozdzielczy zanurzony w oleju z przełącznikiem zaczepów pod obciążeniem to ważne urządzenia w nowoczesnych systemach dystrybucyjnych, a także jeden z ważnych produktów Ceho. Produkty te mogą regulować napięcie bez przerywania obciążenia, poprawiając jakość energii i stabilność sieci.

Wyślij zapytanie

Opis produktu

Ten trójfazowy transformator rozdzielczy zanurzony w oleju z przełącznikiem zaczepów pod obciążeniem jest wykonany z wysokiej jakości stali krzemowej CRGO walcowanej na zimno, co zapewnia niskie straty bez obciążenia. Ma dobry efekt oszczędzania energii i niezwykłe korzyści społeczne i ekonomiczne. Silna odporność na zwarcia i uderzenia pioruna; Konstrukcja konstrukcji nośnej o wysokiej niezawodności może być stosowana zarówno na zewnątrz, jak i wewnątrz.

Napięcie i moc znamionową naszych transformatorów można dostosować. Dostępne napięcia: 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34,5kV, 35kV, 38kV...... 110 kilowolty.

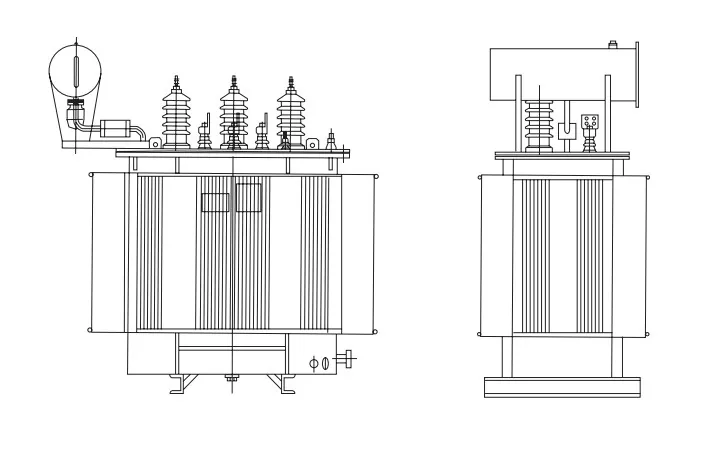

Rysunek konturowy

Specyfikacje techniczne

Moc znamionowa (kVA)	Napięcie znamionowe (kV)		Grupa wektorów	Strata bez obciążenia (W)	Strata obciążenia (W)	Impedancja(%)
Moc znamionowa (kVA)	WN	LV	Grupa wektorów	Strata bez obciążenia (W)	Strata obciążenia (W)	Impedancja(%)
30	13.8 13.2 11 10.5 10 6.3 6 Zakres dotknięcia: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Funkcja	Opis
Regulacja napięcia	Umożliwia regulację napięcia pod obciążeniem za pomocą przełącznika zaczepów, gdy transformator jest pod napięciem, zazwyczaj w zakresie regulacji wynoszącym ±15% lub więcej .
Kliknij Typ zmieniacza	Ze względu na niezawodność i długą żywotność preferowany jest OLTC typu próżniowego; musi być zgodny z normami IEC 60214 lub AS 60214.1.
Metoda chłodzenia	ONAN (Olej Naturalny Powietrze Naturalny) jest standardem; w niektórych wariantach można zastosować OFAF (ang. Oil Forced Air Forced) w celu uzyskania większej wydajności.
Izolacja i olej	Zanurzony w oleju mineralnym w celu izolacji i chłodzenia; olej musi spełniać normy IEC 60296. Olej w komorze przełącznika z opornikami przejściowymi musi być odizolowany od oleju w głównym zbiorniku.
Budowa	Zwykle ma rdzeń, z miedzianymi uzwojeniami, zbiornikiem ze stali falistej i hermetycznie uszczelnioną konstrukcją, która zapobiega przedostawaniu się wilgoci.
Kliknij Sterowanie	Obsługuje pracę automatyczną, lokalną ręczną (elektryczną) i awaryjną (mechaniczną). Obejmuje wyłączniki krańcowe, zabezpieczenie termiczne i wskaźniki położenia.

Normalne warunki środowiskowe

1. Temperatura otoczenia: nie więcej niż +40 ℃, nie mniej niż -25 ℃, średnia miesięczna temperatura nie przekracza +30 ℃., średnia roczna temperatura nie przekracza +20 ℃.

2. Wysokość: nie więcej niż 1000 m.

3. Przebieg napięcia zasilającego przypomina sinusoidę.

4. Trójfazowy transformator rozdzielczy zanurzony w oleju z przełącznikiem zaczepów pod obciążeniem. Napięcie zasilania jest w przybliżeniu symetryczne.

5. Całkowita zawartość harmonicznych prądu obciążenia nie może przekraczać 5% prądu znamionowego;

6. Miejsce instalacji: wewnątrz lub na zewnątrz.
