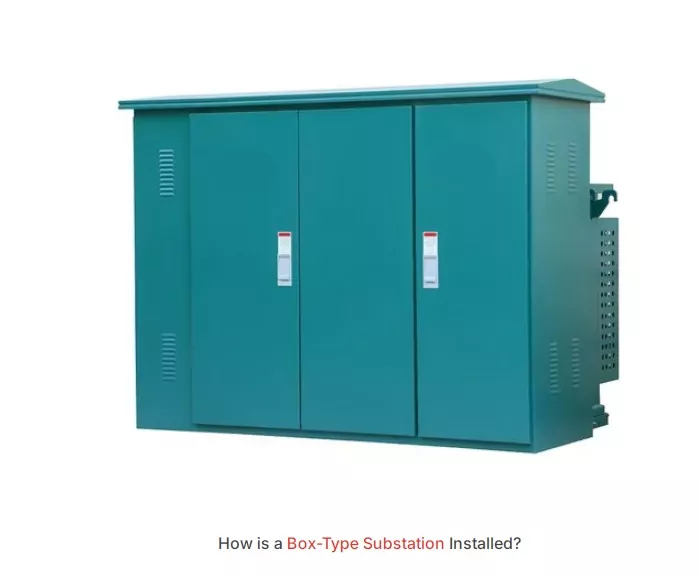

Podstacja typu skrzynkowego geograficznego

Geograficzne podstacje skrzynkowe rewolucjonizują dystrybucję energii, oferując kompaktowe, wydajne i wysoce niezawodne rozwiązania dla nowoczesnych systemów elektrycznych. Zaprojektowane, aby sprostać rosnącym wymaganiom urbanizacji, rozwoju przemysłu i rozproszonego wytwarzania energii, podstacje te płynnie łączą elegancką estetykę z zaawansowaną funkcjonalnością. Szeroko stosowana w różnorodnych zastosowaniach – od sieci miejskich po projekty związane z energią odnawialną – ta podstacja zapewnia niezrównaną wszechstronność. W tym przewodniku szczegółowo opisano podstawowe komponenty, zasady projektowania i zalety podstacji kontenerowych, pomagając w pełni zrozumieć ich kluczową rolę w modernizacji infrastruktury energetycznej.

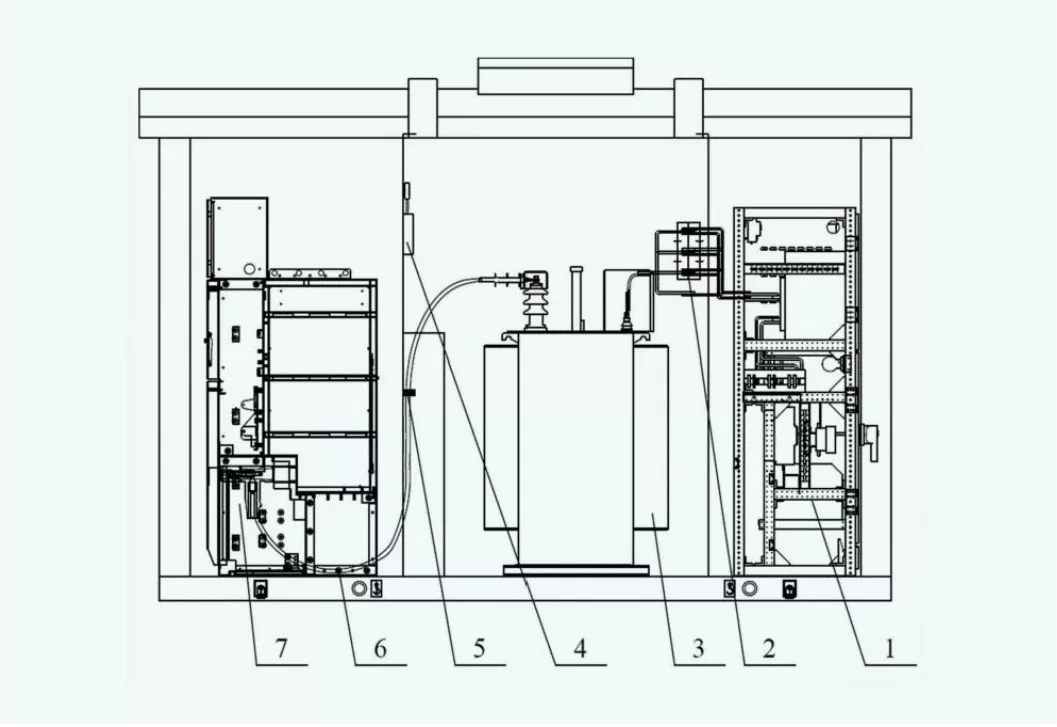

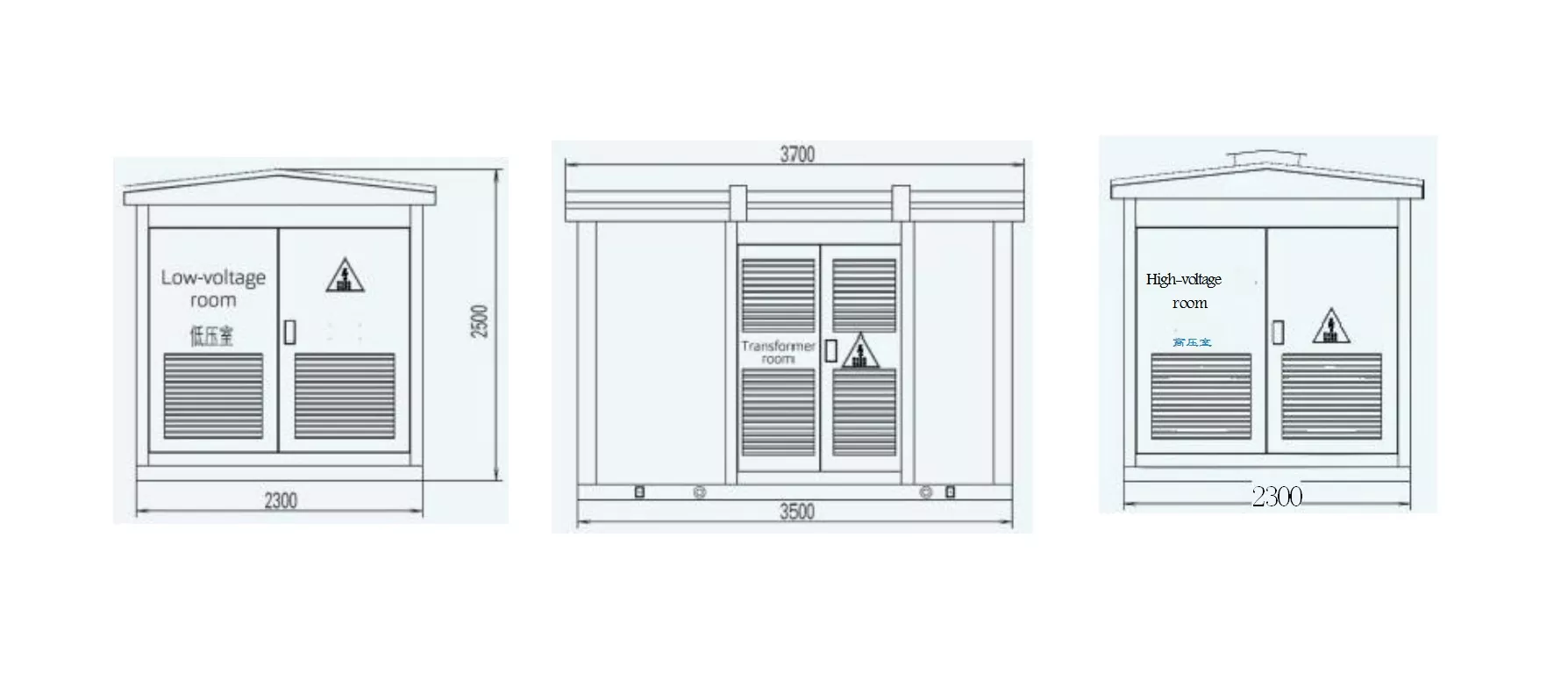

Rysunek granic skrzynki: (jako przykład weź 630 kVA)

Kluczowe komponenty

●Rozdzielnica wysokiego napięcia

Odpowiedzialny za wprowadzanie i odłączanie zasilania wysokiego napięcia. Do najważniejszych parametrów technicznych zalicza się napięcie znamionowe (12kV, 24kV lub 36kV) oraz zdolność wyłączania zwarć (25kA do 40kA).

●Transformator

Służy do obniżania wysokiego napięcia do niższego napięcia użytkowego. Parametry obejmują moc (w zakresie od 50 kVA do 2500 kVA), klasę izolacji i sprawność (zwykle powyżej 98%).

● Rozdzielnica niskiego napięcia

Odpowiedzialny za dystrybucję energii do użytkowników końcowych i zapewnienie ochrony obwodów. Komponenty obejmują wyłączniki automatyczne, bezpieczniki i mierniki. Napięcia znamionowe wahają się od 0,4 kV do 1 kV i prądy znamionowe do 6300 A, w zależności od zastosowania.

● Załącznik

Obudowa podstacji skrzynkowej może zapewnić ochronę fizyczną i uszczelnienie środowiska. Nasze produkty mają zazwyczaj stopień ochrony IP54 lub IP65, a środowisko zewnętrzne i trudne mają duże możliwości adaptacji.

● Pomocniczy system zasilania

Służy do zasilania urządzeń wewnętrznych (wentylatorów, grzejników i oświetlenia). Parametry obejmują napięcie znamionowe (220 V lub 110 V AC/DC) i moc.

● Układ chłodzenia

Upewnij się, że transformatory i inne komponenty działają w granicach temperatur. Tryb chłodzenia może być naturalnym chłodzeniem powietrzem (AN) lub wymuszonym chłodzeniem powietrzem (AF), należy ocenić na podstawie obciążenia i środowiska.

● System ochrony i kontroli

Zawiera przekaźniki, jednostki sterujące i urządzenia monitorujące zapewniające bezpieczeństwo i stabilność systemu. Ustawienia zabezpieczeń wymagają progów prądu i napięcia, które obowiązują dla całego systemu.

● System uziemiający

Zapewnia krytyczne bezpieczeństwo przed porażeniem elektrycznym i zapewnia rozpraszanie prądu zwarciowego. System uziemiający składa się z taśmy ze stali ocynkowanej lub miedzianej zaprojektowanej z myślą o niskiej rezystancji, w większości instalacji poniżej 1 Ω.

Instalacja

Instalacja podstacji typu Geographic Box składa się z kilku kluczowych etapów.

1. Wybór miejsca i przygotowanie

Teren musi być płaski, stabilny i dobrze osuszony. Aby jednak spełnić wymagania dotyczące odstępu bezpieczeństwa i dostępu, należy dokonać wyboru zgodnie z rzeczywistą sytuacją.

2. Budowa fundamentów

Zbuduj fundamenty żelbetowe, aby utrzymać ciężar podstacji i zapewnić stabilność konstrukcji.

3. Pozycjonowanie i montaż

Skrzynię ustawia się na fundamencie za pomocą urządzeń dźwigowych i zabezpiecza przed działaniem sił mechanicznych za pomocą śrub lub kotew.

4. Podłączenie elektryczne

Podłącz kable wejściowe i wyjściowe do zacisków wysokiego i niskiego napięcia. Zwróć uwagę, czy uziemienie musi być prawidłowe, jest to bardzo ważne dla bezpieczeństwa systemu.

5. Testowanie i uruchomienie

Kompletna instalacja Wykonaj testy rezystancji izolacji, kalibrację przekaźników ochronnych i kontrole działania wszystkich komponentów. Przed włączeniem podstacji dobrym pomysłem jest ponowne sprawdzenie lokalnych przepisów elektrycznych.
