Dekodowanie logiki ochrony szaf zasilających niskiego napięcia: jak zapewnić bezpieczne i niezawodne zasilanie?

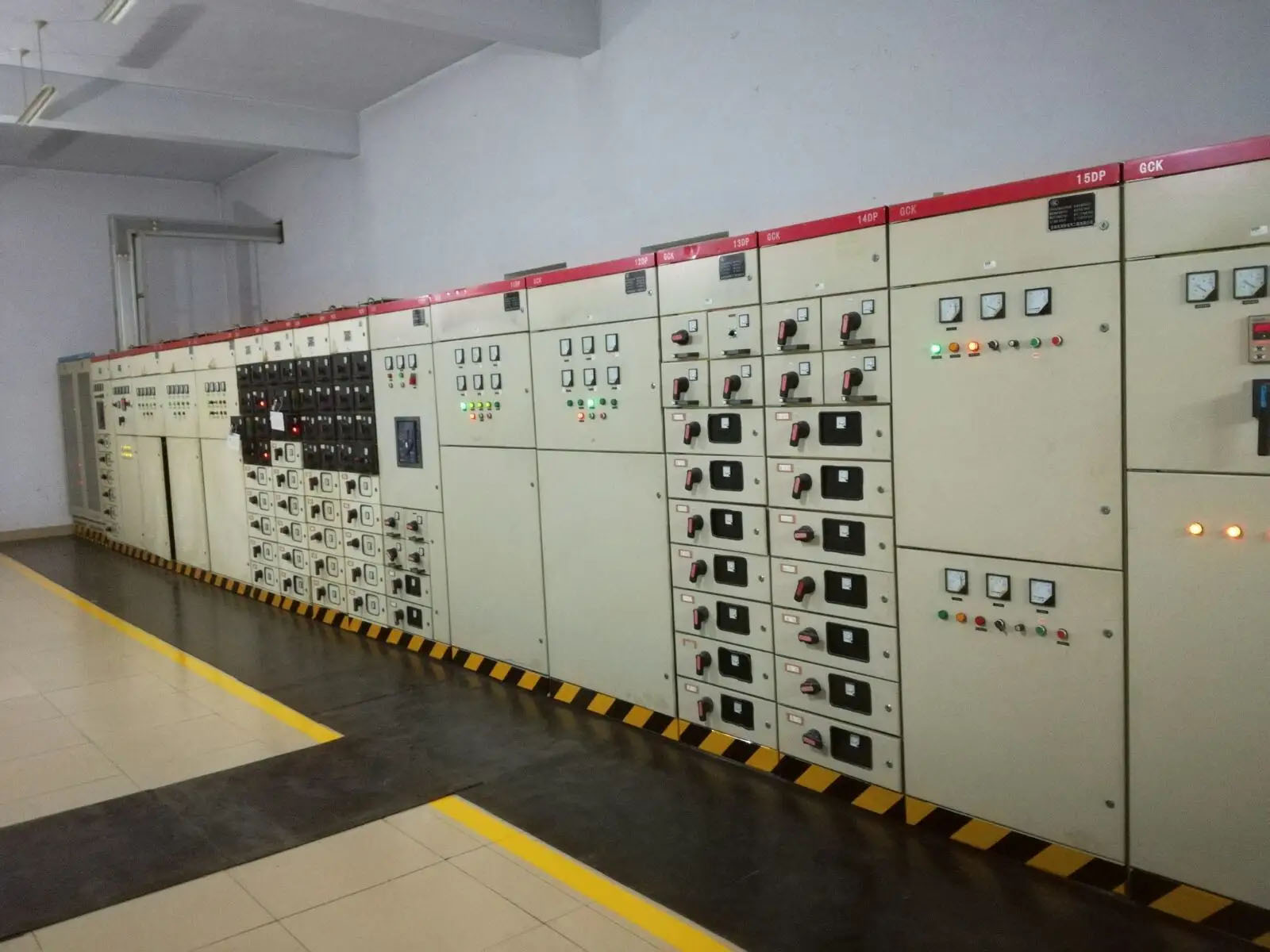

I. Bezpieczeństwo elektryczne i pozycjonowanie na poziomie systemu

Jako całkowite źródło zasilania całego systemu dystrybucji energii niskiego napięcia, jest to podstawowa bramka zabezpieczająca dla dystrybucji zasilania całej stacji. Awarie będą miały wpływ na cały system niskiego napięcia, dlatego niezawodność jest najwyższym priorytetem.

Konieczne jest ścisłe rozróżnienie logiki linii przychodzącej, połączenia magistrali i linii wychodzącej, aby zapobiec nieprawidłowemu równoległemu połączeniu i nieprawidłowemu przenoszeniu mocy.

Spełniają wymagania dotyczące koordynacji izolacji systemu; znamionowe napięcie izolacji, napięcie wytrzymywane częstotliwości sieciowej oraz bezpieczne odległości międzyfazowe/fazowe muszą być zgodne z przepisami, aby zapobiec prądom pełzającym, przebiciom i zwarciom międzyfazowym.

II. Podstawowe parametry elektryczne (technologia twarda)

Znamionowe napięcie robocze jest zgodne z napięciem fazowym systemu i napięciem sieciowym, zapewniając długotrwałą pracę bez przekraczania znamionowego napięcia wytrzymywanego oraz dostosowując się do częstotliwości sieciowej i warunków harmonicznych w miejscu instalacji.

Znamionowa obciążalność prądowa ciągła: Należy kontrolować długoterminowy wzrost temperatury szafy, głównej szyny zbiorczej, złącza kabla wejściowego i korpusu wyłącznika, a na stykach i szynach miedzianych nie może wystąpić przegrzanie, odbarwienie ani ablacja.

Wytrzymałość zwarciowa i zdolność wyłączania

Ostateczna/robocza zdolność wyłączania zwarciowego musi być większa niż maksymalny prąd zwarciowy systemu na miejscu.

Krótkotrwały prąd wytrzymywany i szczytowy prąd wytrzymywany spełniają standardy; korpus szafy nie powinien ulec odkształceniu, szyna zbiorcza nie powinna zostać przesunięta, a części izolacyjne nie powinny pęknąć pod wpływem zwarcia.

Projekt dotyczący wzrostu temperatury i odprowadzania ciepła: Kanały wentylacyjne szafy są rozsądne, z gładkim wlotem i wylotem powietrza na górze i na dole; w gęstych obszarach szyn zbiorczych i wyłączników nie dochodzi do akumulacji ciepła, a wzrost temperatury spełnia normy podczas długotrwałej pracy pod dużym obciążeniem.

III. Logika zabezpieczeniowa i funkcje sterujące

Podstawowe zabezpieczenia: Długoterminowe zabezpieczenie przed przeciążeniem, krótkotrwałe opóźnienie zwarciowe, zabezpieczenie przed zwarciem natychmiastowym i zabezpieczenie przed zwarciem doziemnym. Krzywa ochrony odpowiada charakterystyce obciążenia za urządzeniem.

Wyposażony w funkcję wyzwalania przy spadku napięcia/utracie napięcia, która automatycznie wyłącza się w przypadku utraty zasilania w sieci energetycznej i zapobiega uderzeniom samoczynnego ponownego załączenia po przywróceniu zasilania.

Hierarchiczna koordynacja ustawień zabezpieczeń: Zabezpieczenie linii dochodzącej powinno być selektywnie koordynowane z zabezpieczeniem linii odpływowej za linią dopływową, aby uniknąć całkowitego wyłączenia głównej linii dopływowej z powodu drobnych usterek w linii dopływowej.

Niezawodny obwód wtórny: Zasilanie sterujące, obwody zamykające i otwierające oraz obwody blokujące są okablowane standardowo, bez wirtualnego połączenia lub nieprawidłowego działania.

Schemat blokowy logicznego zabezpieczenia szafki wejściowej niskiego napięcia (wersja tekstowa)

A. Ogólny schemat blokowy przepływu sygnału

Prąd pierwotnego obwodu głównego → Próbkowanie przekładnika prądowego (CT) → Inteligentny sterownik (wyzwolenie ACB) → Ocena logiczna: opóźnienie długie / krótkie opóźnienie / bezzwłoczne / zwarcie doziemne / zbyt niskie napięcie → Poznaj ustawienie działania → Wydaj polecenie wyłączenia → Mechanizm wyzwalający wyłącznik → Przerwi dochodzący obwód główny

B. Schematy blokowe czterech głównych gałęzi ochrony

Logika zabezpieczenia przed przeciążeniem o długim czasie opóźnienia Prąd obciążenia przekracza standard → Próbki przekładnika prądowego są wysyłane do sterownika → Dopasowuje się do krzywej opóźnienia o długim czasie odwrotności → Długie opóźnienie w przypadku lekkiego przeciążenia, krótkie opóźnienie w przypadku poważnego przeciążenia → Opóźnienie wygasa → Wyłączenie

Logika zabezpieczenia przed zwarciem i krótkotrwałą zwłoką Zwarcie występuje w obwodzie za urządzeniem → Prąd zwarciowy wyzwala kontroler linii dochodzącej → Linia dochodząca ustawia krótkie opóźnienie 0,1～0,3 s → Najpierw należy poczekać, aż wyłącznik linii odpływowej zadziała natychmiastowo, aby wyeliminować zwarcie → Jeśli linia odpływowa nie wyłączy się / awaria nie zostanie usunięta → Opóźnienie wygasa → Wyłączy się linia dochodząca (zapobiegnie przekroczeniu)

Logika zabezpieczenia bezzwłocznego zwarciowego Poważne zwarcie w pobliżu szyn zbiorczych lub wewnątrz szafki linii dopływowej → Prąd zwarciowy znacznie przekracza nastawę chwilową → Wyzwala bezpośrednio, bez krótkiej zwłoki lub oczekiwania → Sterownik natychmiast wydaje polecenie → Natychmiastowe wyzwolenie wyłącznika

Logika zabezpieczenia przed zwarciem doziemnym Metoda 1: Przekładnik prądowy o składowej zerowej zbiera sumę wektorową trzech faz + N Metoda 2: Sterownik oblicza prąd o składowej zerowej podczas pracy z prądem trójfazowym → Wykrywa, że ​​niezrównoważony prąd o składowej zerowej przekracza normę → Określa jednofazowe uszkodzenie uziemienia/izolacji i wyciek → Alarm lub opóźnienie/bezzwłoczne wyłączenie

C. Schemat blokowy zabezpieczenia podnapięciowego/utraty napięcia

Spadek napięcia w linii wejściowej / utrata zasilania w zewnętrznej sieci energetycznej → Wyzwalacz podnapięciowy monitoruje napięcie w czasie rzeczywistym → Napięcie jest niższe niż ustawiony próg → Zadziała wyzwalacz podnapięciowy → Wymuszone wyłączenie → Automatyczne ponowne załączenie nie jest dozwolone po przywróceniu sieci energetycznej; zamknięcie można wykonać tylko za pozwoleniem ręcznym/logicznym

D. Schemat bloku logicznego blokady dla podwójnych linii przychodzących + szyny łączącej (blokada z trzema przełącznikami)

1# Linia przychodząca zamknięta

↓

Elektryczne styki pomocnicze + Mechaniczny korbowód

↓

Zablokuj obwody zamykające linii wejściowej 2# i krawata magistrali

2# Linia przychodząca zamknięta

↓

Jednocześnie zablokuj obwody zamykające linii wejściowej 1 i magistrali

Więź autobusowa zamknięta

↓

Jednocześnie blokuj obwody zamykające linii przychodzących 1# i 2#

Podstawowa zasada: Tylko dwa z trzech przełączników mogą znajdować się w dowolnym momencie w pozycji zamkniętej; surowo zabrania się jednoczesnego zamykania wszystkich trzech przełączników.

mi. Schemat blokowy logiki koordynacyjnej górnego i dolnego poziomu zabezpieczenia

Szafka linii odpływowej: Wyzwolenie natychmiastowe zwarciowe → Koordynacja kroku różnicy czasu → Szafka linii dochodzącej: Wyłączenie zwarciowe z krótkim opóźnieniem → Realizacja: Zwarcia za siecią są wyzwalane przez przełączniki za linią dopływową, a nie główną linię dopływową, co zapewnia selektywność zasilania.

IV. Blokada mechaniczna i blokada elektryczna (najwyższy priorytet)

Pojedyncza linia przychodząca: Blokada mechaniczna pomiędzy drzwiami szafy a przełącznikiem; drzwi nie można otworzyć, gdy są zamknięte, a przełącznik jest zmuszony do zadziałania, gdy drzwi są otwarte, aby zapobiec przypadkowemu wejściu w okres pod napięciem.

Scenariusz podwójnych linii przychodzących + wiązania szynowego: Podwójne blokowanie blokady elektrycznej i blokady mechanicznej, surowo zabraniające jednoczesnego zamykania dwóch linii przychodzących i nielegalnego łączenia linii przychodzących i wiązania szynowego, aby zapobiec cyrkulacji, zwarciu i przepaleniu transformatora.

Konstrukcja mechaniczna samego wyłącznika jest niezawodna, zapewnia zamykanie i otwieranie na miejscu, brak zakleszczeń i niezawodne działanie mechanizmu magazynowania energii.

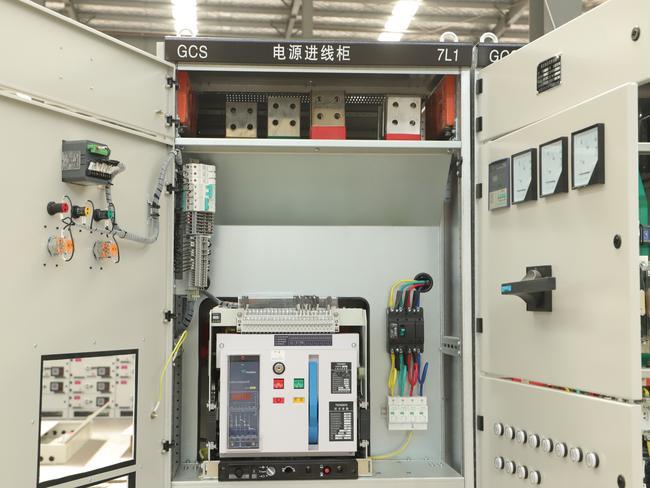

V. Konstrukcja szafy i technologia szyn zbiorczych

Wytrzymałość płyty szafy i sztywność ramy są wystarczające, aby wytrzymać działanie siły elektromotorycznej zwarcia bez drgań i deformacji.

Specyfikacje głównych szyn zbiorczych, rozmieszczenie i wsporniki izolacyjne są zgodne z przepisami; układ kolejności faz jest standardowy, a przegrody izolacyjne międzyfazowe i międzyfazowe są kompletne.

Kompletny system uziemienia: Rama szafy, drzwi, panele boczne i szafka szynowa są solidnie i centralnie uziemione, z ciągłą i nieprzerwaną ścieżką uziemienia.

Poziom ochrony jest dostosowany do warunków panujących na miejscu, zapobiegając przedostawaniu się kurzu, rozprysków i małych zwierząt do szafy, powodując zwarcia.

VI. Konfiguracja monitorowania i wyświetlania

Standardowe monitorowanie prądu i napięcia w czasie rzeczywistym, które może sprawdzić równowagę trójfazową i odchylenie napięcia.

Wyposażony w urządzenie wyświetlające na żywo, które intuicyjnie ocenia, czy linia przychodząca jest pod napięciem, zapobiegając przypadkowemu dotknięciu i nieprawidłowej konserwacji.

Niezbędna konfiguracja monitorowania temperatury i wilgotności oraz zapobiegania i kontroli kondensacji w szafie, aby zapobiec degradacji izolacji spowodowanej kondensacją wilgoci.

VII. Adaptacja środowiska i działania

Dostosuj się do wysokości nad poziomem morza, temperatury i wilgotności, zapylenia i środowiska gazów korozyjnych; części izolacyjne i korpus szafy spełniają normy antykorozyjne i odporności na warunki atmosferyczne.

Konstrukcja zapobiegająca kondensacji w szafie i pleśni; urządzenia grzewcze i osuszające są konfigurowane w wilgotnych obszarach.

Zarezerwuj przestrzeń konserwacyjną oraz przestrzeń wlotową i wylotową kabli; okablowanie jest schludne, a obwody pierwotny i wtórny są poprowadzone oddzielnie, aby zapobiec zakłóceniom.

VIII. Obsługa i konserwacja oraz kontrola bezpieczeństwa

Wyposażone w oczywiste punkty przerwania, które niezawodnie izolują zasilanie podczas konserwacji.

Potrafi wdrożyć proces oznaczania przerwy w dostawie prądu i blokowania procesu konserwacji, przy zachowaniu bezpiecznych warunków pracy.

Komponenty są rozsądnie rozmieszczone, co ułatwia codzienną kontrolę, pomiar temperatury, dokręcanie i wymianę komponentów w późniejszym okresie, bez ślepych zaułków konserwacyjnych.

Streszczenie

Szafa zasilająca niskiego napięcia jest podstawową bramą systemu dystrybucji energii niskiego napięcia, realizującą ważne zadania związane z dostępem do zasilania, ochroną bezpieczeństwa i dystrybucją obciążenia. Jego główne zainteresowania skupiają się na ośmiu aspektach: umiejscowienie bezpieczeństwa elektrycznego, parametry elektryczne rdzenia, logika zabezpieczeń i sterowanie, zabezpieczenia blokujące, technologia szaf i szyn zbiorczych, konfiguracja monitorowania, adaptacja środowiskowa oraz bezpieczeństwo obsługi i konserwacji. Wśród nich logika zabezpieczeń (w tym przeciążenie, zwarcie, zwarcie doziemne, zabezpieczenie podnapięciowe) i podwójna blokada (mechaniczna + elektryczna) są kluczem do zapewnienia bezpiecznej i stabilnej pracy szafy, co może skutecznie zapobiegać rozszerzaniu się zwarć, nieprawidłowej obsłudze i wypadkom związanym z bezpieczeństwem. Racjonalne dopasowanie wszystkich wskaźników i ścisłe przestrzeganie norm technicznych są warunkami wstępnymi długotrwałej i niezawodnej pracy szafy zasilającej niskiego napięcia.

FAQ (często zadawane pytania)

Q1: Jaka jest podstawowa rola szafy zasilającej niskiego napięcia w systemie dystrybucji energii?

A1: Jest to bramka całkowitego poboru mocy i główna bramka zabezpieczająca systemu niskiego napięcia, odpowiedzialna za dostęp do zasilania, ochronę przed awariami i dystrybucję mocy za urządzeniem, a jego niezawodność bezpośrednio wpływa na bezpieczną pracę systemu.

Q2: Dlaczego selektywna koordynacja ustawień zabezpieczeń jest ważna w szafach linii przychodzących?

A2: Zapewnia, że ​​błędy w dalszej części sieci są wyzwalane w pierwszej kolejności przez przełączniki linii wychodzącej, co pozwala uniknąć całkowitego przestoju systemu i zapewnia ciągłość zasilania.

Q3: Jaki jest cel podwójnej blokady (mechanicznej + elektrycznej) w scenariuszu z podwójną linią dopływową + szyną nośną?

A3: Zabrania nieprawidłowego równoległego łączenia przełączników, zapobiegając prądowi cyrkulacyjnemu, zwarciom i przepaleniu transformatora, aby zapewnić bezpieczeństwo systemu.

Q4: Jakie czynniki należy wziąć pod uwagę przy adaptacji środowiskowej szafy zasilającej niskiego napięcia?

A4: Dostosować do wysokości, temperatury, wilgotności, zapylenia i gazów korozyjnych w miejscu lokalizacji; skonfiguruj urządzenia antykondensacyjne i odpowiedni poziom ochrony.

Q5: Jak zapewnić bezpieczeństwo prac konserwacyjnych szaf zasilających niskiego napięcia?

A5: Wyposaż oczywiste punkty krytyczne, zastosuj oznakowanie i blokowanie awarii zasilania oraz rozsądnie rozmieść komponenty, aby uniknąć ślepych zaułków związanych z konserwacją.
