LZZB Przekładnik prądowy z izolowanym odlewem z żywicy epoksydowej

Przekładnik prądowy typu LZZB z izolowanym odlewem z żywicy epoksydowej jest całkowicie zamkniętym produktem ze strukturą kolumny odlanej z żywicy epoksydowej. Ma zastosowanie do zabezpieczeń przekaźników do pomiaru energii elektrycznej i prądu w systemach elektroenergetycznych o częstotliwości znamionowej 5DHz / 60Hz i napięciu znamionowym 40,5kV. Cechy tego produktu obejmują wysoką dynamiczną stabilność termiczną, dwukrotnie większą wydajność, stabilną izolację i odporność na zabrudzenia.

Uzwojenie pierwotne, uzwojenie wtórne, rdzeń pierścieniowy i cewka LZZBJ9-35 są owinięte izolatorami odlewanymi z żywicy epoksydowej. Jest to całkowicie zamknięta konstrukcja, charakteryzująca się doskonałymi właściwościami termoizolacyjnymi i odpornością na wilgoć. W punkcie okablowania wtórnego znajduje się skrzynka przyłączeniowa. Z przodu i z boku skrzynki przyłączeniowej znajduje się otwór, który pasuje do zacisku wyjścia przewodu i służy do wyprowadzenia przewodu. Na płycie podstawy produktu znajdują się śruby uziemiające i cztery otwory montażowe do montażu.

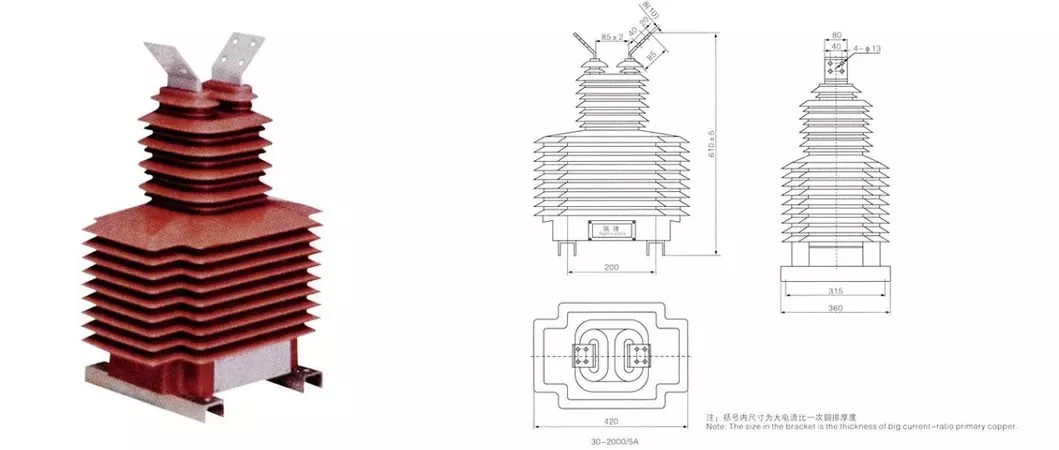

Rysunek produktu

Główny parametr techniczny (LZZB9-35/250W1)

1. Znamionowy poziom izolacji: 40,5/95/185 kV

2. Współczynnik mocy obciążenia: cos ø=0,8 (opóźnienie)

3. Znamionowy prąd wtórny: 5A (lub 2A,1A)

4. Częstotliwość znamionowa: 50 Hz lub 60 Hz

5. Temperatura otoczenia: -5 ℃ ~ + 40 ℃

6. Norma produktu: IEC185, GB1208-2006

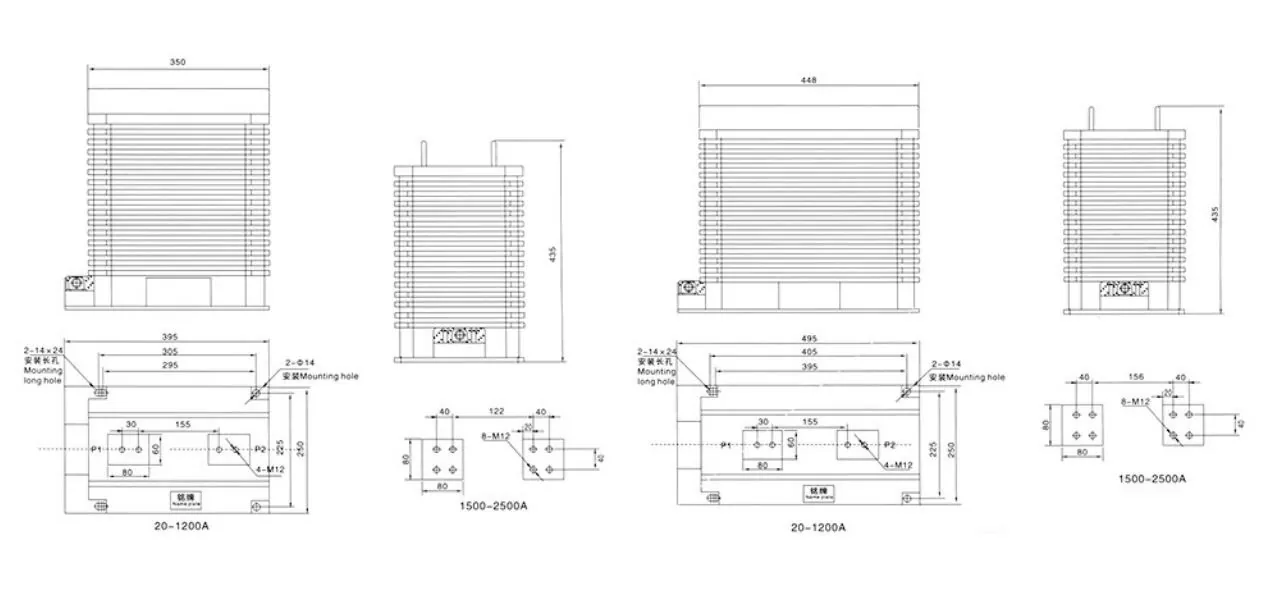

Ogólny wymiar

Przekładnik prądowy typu LZZB z izolacją z żywicy epoksydowej jest stosowany w izolowanych powietrzem szafach rozdzielczych KYN28A, XGN15 i HXGN17. Pomieszczenia wysokiego napięcia dla głównych jednostek pierścieniowych, transformatorów skrzynkowych i rozdzielnic kablowych; Zużycie energii elektrycznej przez elektrownię, pomiar/zabezpieczenie rozdzielni przemysłowych i górniczych; Obszary położone na dużych wysokościach, o dużej wilgotności i silnie zanieczyszczone (typ przeciw zanieczyszczeniom ze zwiększoną odległością wznoszenia jest opcjonalny)
