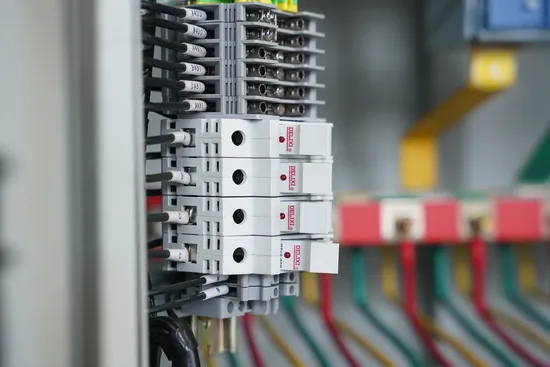

I. Podstawowa definicja i pozycjonowanie branżowe rozdzielnic wysokiego napięcia

Rozdzielnica wysokiego napięcia to podstawowy, kompletny zestaw urządzeń do dystrybucji energii w systemie przesyłu i dystrybucji energii. Zgodnie z ogólnymi normami elektroenergetycznymi pojęcie to w szczególności odnosi się do rozdzielnic zamkniętych o znamionowym napięciu roboczym większym niż 36 kV, które mogą realizować łączenie, rozłączanie, monitorowanie, zabezpieczanie i sterowanie obwodami elektroenergetycznymi wysokiego napięcia. W odróżnieniu od zwykłych urządzeń do dystrybucji energii niskiego napięcia, rozdzielnice wysokiego napięcia znajdują się w stanie gotowości pod napięciem przez długi czas, pozostają w położeniu zamkniętym przez większość czasu i wykonują operacje otwierania i wyłączania jedynie podczas konserwacji sprzętu, usterek linii i sterowania siecią energetyczną, przy wyjątkowo niskiej odporności na uszkodzenia sprzętu i wyjątkowo wysokich wymaganiach dotyczących niezawodności.

Jako kluczowy węzeł sieci elektroenergetycznych, elektrowni, przedsiębiorstw przemysłowych i górniczych oraz wielkoskalowych systemów dystrybucji energii w budynkach, rozdzielnice wysokiego napięcia bezpośrednio decydują o stabilności, bezpieczeństwie i ciągłości zasilania. Może nie tylko dokładnie odciąć prądy zwarciowe, takie jak przeciążenie, zwarcie i przepięcie piorunowe, ale także zapewnić rozsądną dystrybucję energii elektrycznej, izolację linii i ochronę sprzętu, co czyni go niezbędnym podstawowym wyposażeniem w systemie dystrybucji energii wysokiego i niskiego napięcia. W ciągu ostatnich 15 lat, wraz z unowocześnieniem inteligencji energetycznej i ekologizacją, technologia wyłączników wysokiego napięcia szybko się rozwinęła. Minimalne wyłączniki olejowe i wyłączniki nadmuchu powietrza były stopniowo unowocześniane, a wyłączniki z sześciofluorkiem siarki (SF6) stały się podstawową konfiguracją rdzenia obecnych rozdzielnic wysokiego napięcia ze względu na ich doskonałą izolację i skuteczność gaszenia łuku.

II. Pełny podział kategorii poziomów napięcia w rozdzielnicach

Ze względu na znamionowe napięcie robocze w energetyce rozdzielnice dzieli się na trzy kategorie: niskiego, średniego i wysokiego napięcia. Te trzy typy urządzeń różnią się znacznie pod względem scenariuszy zastosowań, konfiguracji strukturalnej i standardów bezpieczeństwa, dostosowując się do potrzeb różnych scenariuszy dystrybucji mocy:

1. Rozdzielnica niskiego napięcia (NN)

Przy znamionowym napięciu roboczym ≤ 1 kV jest instalowany głównie po stronie niskiego napięcia transformatorów rozdzielczych mocy i jest szeroko stosowany w scenariuszach końcowej dystrybucji mocy, takich jak warsztaty przemysłowe, budynki komercyjne i wspólnoty mieszkaniowe. Odpowiada za dystrybucję końcowej energii elektrycznej i podstawowe zabezpieczenie obwodów, charakteryzując się prostą konstrukcją, wygodną obsługą i niskimi kosztami konserwacji.

2. Rozdzielnica średniego napięcia (SN)

Zakres znamionowego napięcia roboczego wynosi 1kV ~ 75kV. Jest to powszechne wyposażenie w produkcji przemysłowej oraz małych i średnich podstacjach. Jest przystosowany głównie do generatorów, obwodów zasilających, dużych silników, regionalnych linii przesyłowych i dystrybucyjnych oraz innego sprzętu, biorąc pod uwagę efektywność dystrybucji energii i możliwości ochrony przed awariami oraz dostosowując się do scenariuszy przesyłu mocy średniej klasy.

3. Rozdzielnica wysokiego napięcia (HV)

Przy znamionowym napięciu pracy ≥ 75 kV jest to specjalne urządzenie do przesyłu i dystrybucji energii elektrycznej wysokiego napięcia. Zaprojektowany do pracy w warunkach wysokiego napięcia, dużego prądu i dużego obciążenia, jest wyposażony w kompletny zestaw ulepszonych urządzeń zabezpieczających i precyzyjnych komponentów monitorujących. Stosowany jest głównie w scenariuszach zasilania o wysokim ryzyku i dużym obciążeniu, takich jak duże podstacje, elektrownie, międzywojewódzkie linie przesyłowe, przemysł petrochemiczny i metalurgiczny przemysł ciężki, i stanowi podstawową gwarancję stabilnego działania sieci elektroenergetycznych wysokiego napięcia.

III. Szczegółowe wyjaśnienie kompletnych komponentów podstawowych i funkcji rozdzielnic wysokiego napięcia

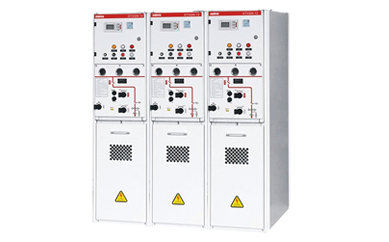

Rozdzielnica wysokiego napięcia ma modułową zamkniętą konstrukcję szafy, która jest podzielona na formy instalacyjne wewnętrzne i zewnętrzne. Całość składa się z trzech modułów: osprzętu głównego obwodu pierwotnego, osprzętu wtórnego sterowania i monitorowania oraz osprzętu zabezpieczającego. Wszystkie komponenty współpracują ze sobą, tworząc kompletny system dystrybucji zasilania, ochrony i monitorowania. Funkcje podstawowych komponentów są następujące:

1. Wyłącznik wysokiego napięcia (główny element wykonawczy)

Znany jako „serce” rozdzielnicy wysokiego napięcia, jest jedynym elementem rdzenia, który może włączać i wyłączać obwody pod obciążeniem oraz odcinać prądy zwarciowe. Szybkość reakcji sprzętu może osiągnąć milisekundy. Gdy w linii wystąpią przeciążenia, zwarcia, wycieki i inne awarie, może natychmiast odciąć obwód zwarciowy, zapobiec rozprzestrzenianiu się zwarcia i chronić sprzęt końcowy oraz całą linię przesyłową. Obecnie najpopularniejszym typem jest wyłącznik SF6, który ma zalety: silną zdolność gaszenia łuku, dobrą izolację, niski wskaźnik awaryjności i długą żywotność, dostosowując się do długotrwałych nieprzerwanych warunków pracy.

2. Transformatory przyrządowe (rdzeń monitorowania i pomiarów)

Dzielą się na przekładniki prądowe (CT) i przekładniki napięciowe (VT). Są to „organy zmysłów” rozdzielnicy. Podstawową funkcją jest konwersja wysokiego napięcia i dużego prądu na standardowe sygnały niskiego napięcia i małego prądu. Z jednej strony zapewnia dokładne dane do pomiarów przyrządów i monitorowania danych mocy; z drugiej strony dostarcza sygnały wyzwalające dla przekaźników ochronnych, realizując automatyczne wczesne ostrzeganie o usterkach i wyłączanie oraz zapewniając wizualizowaną i kontrolowaną pracę systemu elektroenergetycznego.

3. Uziemnik (rdzeń ochrony bezpieczeństwa)

Jest to obowiązkowy element bezpieczeństwa, stosowany głównie w warunkach konserwacji sprzętu. Po otwarciu i wyłączeniu wyłącznika i odłącznika uziemnik może szybko utworzyć obwód uziemiający, całkowicie uwolnić indukowane ładunki i napięcie resztkowe pozostałe w linii i sprzęcie, wyeliminować ukryte niebezpieczeństwo pracy pod napięciem i w pełni zapewnić bezpieczeństwo osobiste personelu konserwującego i bezpieczeństwo sprzętu.

4. Transformator podwyższający/obniżający

Jest to największy i najdroższy sprzęt do przetwarzania energii w rozdzielnicy. Transformatory podwyższające stosowane są głównie na końcu transmisji w celu zmniejszenia prądu transmisji poprzez zwiększenie napięcia i zmniejszenia strat mocy w transmisji na duże odległości; Transformatory obniżające są stosowane na terminalu dystrybucji energii do przetwarzania energii elektrycznej wysokiego napięcia na energię elektryczną niskiego napięcia, odpowiednią dla urządzeń przemysłowych i cywilnych, zapewniając wydajne przesyłanie i rozsądne dostosowanie energii elektrycznej.

5. Rozłącznik (element izolujący)

Znany również jako izolator, jest to mechaniczny przełącznik ręczny bez funkcji gaszenia łuku i surowo zabrania się pracy pod obciążeniem. Jego główną funkcją jest realizacja fizycznej izolacji pomiędzy sprzętem a siecią energetyczną, utworzenie oczywistego punktu przerwania zasilania, zapewnienie bezpiecznych warunków pracy do konserwacji sprzętu oraz obsługi i konserwacji linii, a także jest podstawowym urządzeniem gwarantującym bezpieczeństwo podczas pracy pod wysokim napięciem.

6. Przekaźnik ochronny (inteligentny komponent sterujący)

„Inteligentny mózg” rozdzielnicy może monitorować parametry pracy, takie jak napięcie sieciowe, prąd i temperatura w czasie rzeczywistym 24 godziny na dobę i dokładnie identyfikować nieprawidłowe warunki pracy, takie jak zwarcie, przeciążenie i zwarcie doziemne. Po wykryciu usterki natychmiast wysyła polecenie wyzwolenia wyłącznika, a jednocześnie gasi łuk zwarciowy i rejestruje dane o zwarciu, zapewniając szybką izolację i identyfikowalność zwarcia.

7. Szyny zbiorcze (kanał przesyłu energii elektrycznej)

Wykonany z materiałów przewodzących o niskiej impedancji, stanowi główny kanał przesyłu energii elektrycznej wewnątrz rozdzielnicy. Odpowiada za połączenie wszystkich podstawowych komponentów, takich jak wyłączniki, transformatory i transformatory, zapewniając wydajny i stabilny przesył energii elektrycznej w szafie. Jakość materiału i proces instalacji bezpośrednio wpływają na ogólną wydajność transmisji rozdzielnicy.

8. Ograniczniki przepięć i sieć uziemiająca (system ochrony przeciwprzepięciowej)

Ograniczniki przepięć są specjalnie zaprojektowane do przejściowych uderzeń wysokiego napięcia, takich jak przepięcia piorunowe i przepięcia przełączające. Mogą szybko absorbować energię udarową i zapobiegać przebiciu warstw izolacyjnych sprzętu pod wysokim napięciem; wspierająca siatka uziemiająca składa się z podziemnych metalowych elektrod i szyn uziemiających, które mogą szybko przewodzić prąd zwarciowy i prąd udarowy do ziemi, zapewniając podwójną ochronę sprzętu przed przejściowymi uszkodzeniami wysokiego napięcia.

9. Stycznik

Nadaje się do obwodów pomocniczych niskiego napięcia poniżej 1 kV, może często zdalnie włączać i wyłączać obwody sterujące i obwody mocy, głównie kontrolując obciążenia, takie jak silniki, kondensatory i sprzęt oświetleniowy. W porównaniu z wyłącznikami automatycznymi styczniki charakteryzują się wyższą częstotliwością działania i dłuższą żywotnością mechaniczną, ale nie mają zdolności wyłączania zwarć przy wysokim napięciu i są używane wyłącznie jako pomocnicze elementy sterujące niskiego napięcia.

IV. Dwa główne typy rozdzielnic wysokiego napięcia oraz porównanie ich zalet i wad

W zależności od różnych mediów izolacyjnych branża dzieli rozdzielnice wysokiego napięcia na dwie kategorie: rozdzielnice w izolacji powietrznej (AIS) i rozdzielnice w izolacji gazowej (GIS). Obydwa mają znaczące różnice w scenariuszach adaptacji, charakterystyce wydajności oraz kosztach eksploatacji i konserwacji:

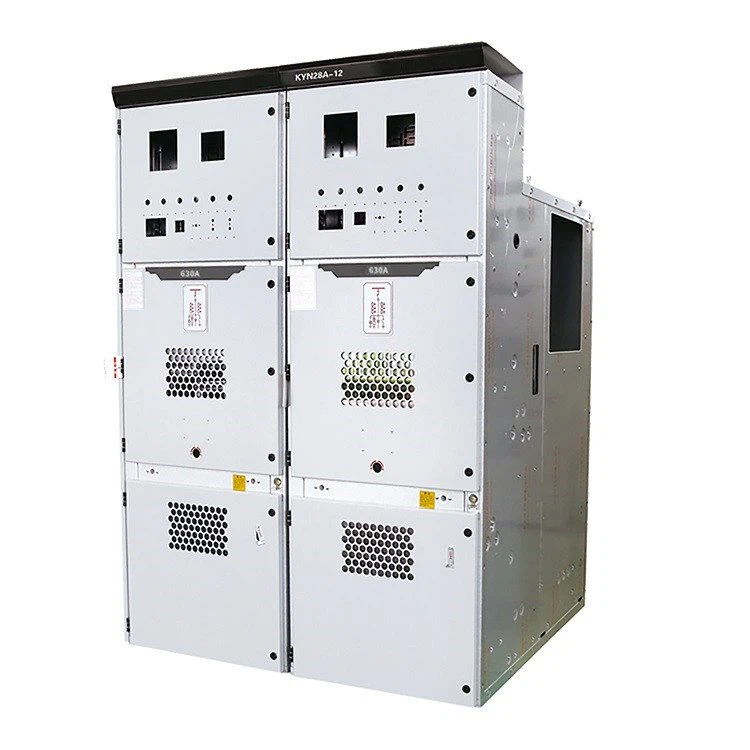

1. Rozdzielnica w izolacji powietrznej (AIS)

Dzięki naturalnemu powietrzu jako medium izolacyjnemu jest to główny typ tradycyjnej rozdzielnicy wysokiego napięcia. Jego podstawowymi zaletami są prosta konstrukcja, niski koszt, wygodna instalacja, intuicyjna diagnostyka usterek i niskie trudności w codziennej konserwacji; jego wadami są duża objętość szafy, duży wpływ środowiska na właściwości izolacyjne oraz łatwa degradacja izolacji w wilgotnym, zakurzonym i zanieczyszczonym środowisku. Nadaje się głównie do zewnętrznych konwencjonalnych podstacji i scenariuszy dystrybucji energii wysokiego napięcia z dobrymi warunkami pracy.

2. Rozdzielnica w izolacji gazowej (GIS)

Wykorzystując sześciofluorek siarki (SF6) o wysokiej czystości jako środek izolujący i gaszący łuk, wszystkie elementy pod napięciem są szczelnie zamknięte w szafie wypełnionej gazem. Jego podstawowymi zaletami są kompaktowa obudowa, mała powierzchnia podłogi, stabilna izolacja, odporność na kurz zewnętrzny, wilgoć i trudne warunki pogodowe, wyjątkowo wysoka niezawodność działania i wyjątkowo niska awaryjność; jego wadami są wysoki koszt sprzętu, złożony proces konserwacji i rygorystyczne wymagania dotyczące wydajności uszczelnienia. Nadaje się głównie do scenariuszy wysokiej klasy, takich jak podstacje miejskie, zamknięte maszynownie, trudne warunki pracy i przesył mocy o dużej gęstości.

V. Typowe usterki i znormalizowane schematy rozwiązywania problemów w rozdzielnicach wysokiego napięcia

Ogólny wskaźnik awaryjności rozdzielnic wysokiego napięcia jest niski, ale długoterminowa eksploatacja, erozja środowiska, niewłaściwa obsługa i starzenie się podzespołów mogą powodować różne usterki. W połączeniu z doświadczeniem w zakresie obsługi i konserwacji na pierwszej linii frontu, w artykule tym omówiono przyczyny usterek o wysokiej częstotliwości oraz ustandaryzowane rozwiązania, które nadają się do codziennych inspekcji i prac konserwacyjnych sprzętu:

1. Dźwigni sterującej nie można zablokować: Jest to najczęściej spowodowane rdzą, zakleszczeniem, starzeniem się wewnętrznego mechanizmu blokującego lub źle dobranymi kluczami. Metoda leczenia: Sprawdź specjalny klucz operacyjny, wyczyść i odrdzewij mechanizm blokujący, dodaj specjalny smar i bezpośrednio wymień uszkodzone elementy, aby zapewnić normalne działanie mechanicznej blokady.

2. Nietypowy hałas wewnątrz obudowy: Główną przyczyną są wibracje elektromagnetyczne spowodowane luźnymi śrubami mocującymi płytę działową i kablami dotykającymi płyty podłogowej. Metoda leczenia: Całkowicie dokręć śruby przegrody szafki i nałóż uszczelniacz, aby zamocować interfejs kabla, aby wyeliminować hałas wibracji kontaktowych.

3. Przegrzane złącza przewodów: Jest to spowodowane głównie poluzowanymi śrubami, długotrwałą pracą przeciążeniową i nadmiernym oporem styków. Metoda leczenia: Działaj ściśle według prądu znamionowego urządzenia, dokręć wszystkie śruby okablowania i na czas wymień starzejące się i utlenione szyny zbiorcze i złącza.

4. Niekwalifikowany test izolacji i częste zwarcia doziemne: Główną przyczyną są popękane, zawilgocone i zanieczyszczone izolatory, co prowadzi do znacznego pogorszenia właściwości izolacyjnych. Metoda leczenia: Wymień uszkodzone izolatory, wyczyść elementy izolacyjne szafy specjalnymi środkami do czyszczenia izolacji i dokładnie wysusz wilgotne miejsca, aby przywrócić właściwości izolacyjne.

5. Nieprawidłowe otwieranie i zamykanie rolet ochronnych: Deformacja żaluzji, brak oleju w ruchomych częściach i zakleszczenie różnych elementów spowodują nieprawidłowe otwieranie i zamykanie. Metoda leczenia: Oczyść różne elementy w ruchomych częściach, popraw zdeformowane żaluzje, dodaj olej smarujący i wyreguluj dokładność otwierania i zamykania.

6. Wygaszenie kontrolek stanu: Typowe przyczyny to uszkodzenie żarówki, przepalenie bezpiecznika/rezystora, słaby styk przełączników pomocniczych i awarie wyłączników krańcowych. Metoda leczenia: Wymień uszkodzone żarówki i bezpieczniki, oczyść styki wyłączników pomocniczych i sprawdź stan pracy wyłącznika na zacisku.

7. Nieprawidłowa praca centrali sterującej: Głównymi przyczynami są luźne śruby listwy zaciskowej i słaby styk wtyczki sterującej. Metoda leczenia: Dokręcić wszystkie śruby zaciskowe, ponownie podłączyć i zablokować złącze sterujące, aby zapewnić stabilny kontakt linii.

VI. Pięć podstawowych funkcji ochronnych rozdzielnic wysokiego napięcia (rdzeń bezpieczeństwa)

Funkcja blokady z pięcioma zabezpieczeniami jest podstawową konstrukcją bezpieczeństwa rozdzielnic wysokiego napięcia, która jest obowiązkową standardową konfiguracją w branży. Może mechanicznie wyeliminować poważne awarie zasilania spowodowane niewłaściwą obsługą człowieka i stanowi podstawową gwarancję bezpieczeństwa pracy przy wysokim napięciu:

1. Zapobiegaj zamykaniu z ładunkiem: Po zamknięciu wózka wyłącznika w pozycji testowej zamek mechaniczny blokuje wózek, którego nie można przesunąć do pozycji roboczej pod napięciem, eliminując ryzyko zamknięcia pod obciążeniem.

2. Uniemożliwić zamknięcie za pomocą przewodu uziemiającego: Gdy uziemnik szafy znajduje się w pozycji zamkniętej, wyłącznika nie można zamknąć ani włączyć, co pozwala uniknąć zwarcia i eksplozji spowodowanej wymuszonym przenoszeniem mocy bez usuwania przewodu uziemiającego.

3. Zapobiegaj przypadkowemu wejściu w interwał życia: Gdy wyłącznik jest w stanie zamkniętym i pracuje pod napięciem, tylne drzwi szafy są zablokowane zamkiem mechanicznym i nie można ich otworzyć, co uniemożliwia personelowi wejście do obszaru pod napięciem i porażenie prądem.

4. Zapobiegaj zawieszaniu linii uziemiającej pod napięciem: Gdy wyłącznik jest w stanie zamkniętym i pracuje pod napięciem, mechanizm napędowy uziemnika jest zablokowany i nie można go zamknąć ani uziemić, co eliminuje zwarcie spowodowane zwisaniem przewodu uziemiającego z energią elektryczną.

5. Zapobiegaj wyciąganiu noża z ładunkiem: Gdy wyłącznik jest w stanie zamkniętym pod obciążeniem, wózka nie można wysunąć z pozycji roboczej i zabrania się otwierania wyłącznika pod obciążeniem.

VII. Podstawowe podsumowanie pełnego tekstu

Rozdzielnice wysokiego napięcia to podstawowy zestaw urządzeń do dystrybucji energii w systemach elektroenergetycznych wysokiego napięcia powyżej 75 kV. Opierając się na skoordynowanej pracy komponentów modułowych, takich jak wyłączniki automatyczne, przekładniki, przekaźniki i systemy uziemiające, integruje pięć podstawowych funkcji: dystrybucję energii elektrycznej, kontrolę obwodów, ochronę przed awariami, ochronę bezpieczeństwa i monitorowanie w czasie rzeczywistym. Pod względem kategorii dzieli się ją głównie na dwa typy: rozdzielnice w izolacji powietrznej AIS o prostej konstrukcji oraz wygodnej obsłudze i konserwacji oraz rozdzielnice w izolacji gazowej GIS o stabilnej wydajności i odpowiednie do scenariuszy z najwyższej półki.

Sprzęt jako całość charakteryzuje się niską awaryjnością, długą żywotnością i wysoką niezawodnością oraz przez długi czas znajduje się w stanie gotowości. Jego podstawowa gwarancja bezpieczeństwa wynika ze znormalizowanej konstrukcji z pięcioma zabezpieczeniami oraz doskonałych mechanizmów zabezpieczających przed przepięciem, przeciążeniem i zwarciem. Codzienne usterki w działaniu są najczęściej spowodowane starzeniem się podzespołów, luźną instalacją, erozją środowiska i niewłaściwą obsługą, a prawdopodobieństwo wystąpienia usterek można znacznie zmniejszyć poprzez regularne kontrole oraz standaryzowaną obsługę i konserwację. W takich dziedzinach jak przesył sieci elektroenergetycznej, dystrybucja energii przemysłowej i nowa energetyka, stabilna praca rozdzielnic wysokiego napięcia jest kluczowym fundamentem bezpiecznej, wydajnej i ciągłej pracy całego systemu elektroenergetycznego.

VIII. Często zadawane pytania o wysokiej częstotliwości (ogólnie branżowe)

P1: Jaka jest podstawowa różnica między rozdzielnicą wysokiego napięcia a rozdzielnicą niskiego napięcia?

Odpowiedź 1: Podstawowe różnice dotyczą napięcia znamionowego, poziomu izolacji i rozmieszczenia funkcjonalnego. Rozdzielnica wysokiego napięcia (≥75kV) posiada funkcję gaszenia łuku wysokiego napięcia, zdolność wyłączania zwarć oraz pięciostopniowe zabezpieczenie, które wykorzystuje się w transmisji głównej; Rozdzielnica niskiego napięcia (≤1kV) stosowana jest wyłącznie do końcowej dystrybucji mocy, ma prostą konstrukcję i nie posiada zabezpieczeń wysokonapięciowych.

P2: Jak wybrać rozdzielnicę wysokiego napięcia GIS i AIS?

Odpowiedź 2: Wybierz AIS w przypadku konwencjonalnych zastosowań zewnętrznych, dobrych warunków pracy i ograniczonego budżetu; wybierz GIS dla głównych obszarów miejskich, zamkniętych maszynowni, trudnych warunków pracy i ograniczonej przestrzeni.

P3: Czy rozdzielnice wysokiego napięcia mogą być często obsługiwane?

A3: Nie. Wyłączniki wysokiego napięcia nie mogą często pracować przy obciążeniu; tylko styczniki niskiego napięcia mogą często włączać i wyłączać obwody pomocnicze, w przeciwnym razie przyspieszy to starzenie się sprzętu i spowoduje ukryte zagrożenia.

P4: Czy można ręcznie zwolnić funkcję pięciu zabezpieczeń w rozdzielnicy wysokiego napięcia?

A4: Publikowanie go bez pozwolenia jest surowo zabronione. Tylko profesjonalny personel obsługujący i konserwujący może go tymczasowo odblokować zgodnie ze specyfikacjami podczas konserwacji i po zastosowaniu środków ochronnych i należy go przywrócić natychmiast po operacji.

P5: Jakie są główne zagrożenia i zasady leczenia przegrzanych połączeń rozdzielnic?

A5: Zagrożenia obejmują przyspieszenie starzenia się komponentów, powodujące zwarcia, a nawet pożary; zasady leczenia: sprawdzić obciążenie, wzmocnić stawy, wymienić starzejące się elementy, wyeliminować przeciążenia.

P6: Czy konieczne jest wyłączenie w celu konserwacji, jeśli w rozdzielnicy wysokiego napięcia występuje nietypowy hałas?

Odpowiedź 6: Tak. Nienormalny hałas jest wczesnym ostrzeżeniem o nieprawidłowościach w sprzęcie. Pozostawienie bez kontroli przez dłuższy czas spowoduje awarię. Przed wznowieniem pracy należy natychmiast wyłączyć urządzenie, aby sprawdzić i wyeliminować ukryte zagrożenia.

P7: Jakie wskaźniki należy codziennie wykrywać w przypadku rozdzielnic izolowanych gazem SF6?

A7: Regularnie wykrywaj gaz SF6 (ciśnienie, czystość, mikrowoda) i szczelność obudowy oraz sprawdzaj wydajność izolacji i elastyczność działania mechanicznego.
