Kabel zasilający niskiego napięcia

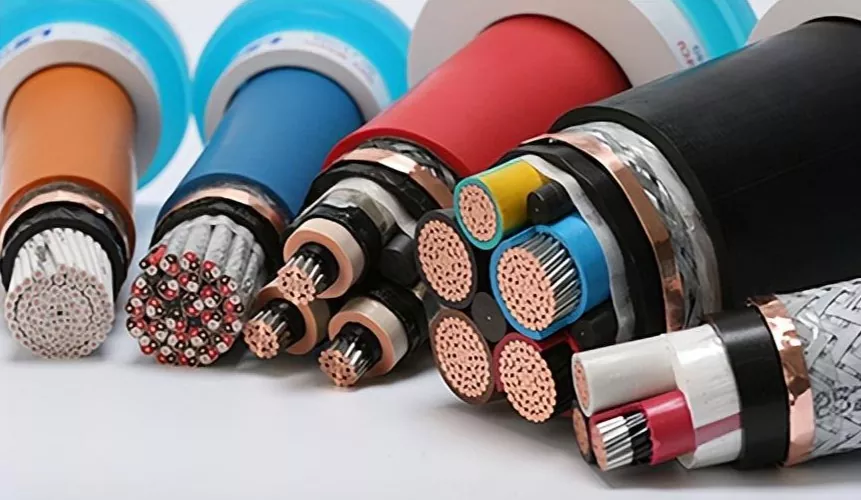

Bezpośrednia sprzedaż hurtowa kabli zasilających niskiego napięcia – 50% zniżki na zamówienia hurtowe. Kable Ceho obejmują kable korytkowe UL w rozmiarach mocy oraz kable CSA Teck 90 (3-żyłowe z uziemieniem lub 4-żyłowe z produktami uziemiającymi) dostępne w różnych opcjach ekranowania lub pancerza. Bez względu na to, który kabel wybierzesz, doświadczysz wyjątkowej niezawodności i maksymalnej wydajności. Kable zasilające niskiego napięcia są niezbędnymi elementami nowoczesnych systemów elektroenergetycznych, zaprojektowanymi z myślą o wydajnym przesyłaniu energii elektrycznej w sieciach niskiego napięcia (NN), średniego napięcia (MV) i wysokiego napięcia (WN). Te kable elektryczne charakteryzują się doskonałą przewodnością, solidną izolacją i doskonałą odpornością na ciepło i warunki atmosferyczne, dzięki czemu nadają się do zastosowań przemysłowych, handlowych i infrastrukturalnych. Dzięki zaawansowanym materiałom i precyzyjnej inżynierii kable zasilające zapewniają bezpieczną, stabilną i długotrwałą transmisję energii w różnorodnych środowiskach.

Moduł doboru kabli niskiego napięcia

Oczywiście różne środowiska instalacyjne wymagają różnych konstrukcji kabli i materiałów. Moduł doboru Ceho może obliczyć rozmiary kabli dla określonych lokalizacji w sieci w oparciu o jeden z następujących standardów:

● Norma IEC 60364 5-52: Instalacje elektryczne niskiego napięcia – Część 5-52: Dobór i instalacja sprzętu elektrycznego – Systemy okablowania.

● Metoda NEC: Krajowy Kodeks Elektryczny NFPA-70-2011.

Moduł ten nadaje się do promieniowo zrównoważonych systemów trójfazowych/jednofazowych. Obliczenia uwzględniają materiały przewodzące z miedzi lub aluminium oraz materiały izolacyjne lub typy kabli zgodne z odpowiednimi normami.

Obliczenia

● Obciążalność prądowa – biorąc pod uwagę sposób instalacji kabla, oprogramowanie określa rozmiar kabla na podstawie zainstalowanej obciążalności prądowej. Czynniki, które należy wziąć pod uwagę przy wyborze kabli zasilających niskiego napięcia, obejmują między innymi opór cieplny i temperaturę gleby oraz grupowanie obwodów.

● Limity spadków napięcia w normalnych warunkach pracy – obliczane na podstawie standardowego wzoru na spadek napięcia. Oprogramowanie określa rozmiar kabla na podstawie określonych limitów spadków napięcia. Kable elektroenergetyczne niskiego napięcia uwzględniają rezystancję, reaktancję i długość kabla oraz dostarczają danych o maksymalnym dopuszczalnym spadku napięcia.

● Wytrzymałość zwarciowa (tylko norma IEC) – Oblicza wzrost temperatury zwarcia na podstawie maksymalnego prądu zwarciowego i czasu trwania zwarcia. Parametry te można zdefiniować lub bazować na przeprowadzonej analizie zwarciowej.

● Jeśli na tym samym urządzeniu przeprowadzanych jest wiele obliczeń, zostaną określone optymalne wymiary i zarekomendowane zostaną konkretne kable z biblioteki kabli.

● Prąd pełnego obciążenia i współczynnik mocy mogą być oparte na przeprowadzonej analizie przepływu mocy lub zdefiniowane przez użytkownika.

Biblioteka kabli

Typ kabla jest kluczowym czynnikiem przy wyborze kabla. Oprogramowanie Ceho zawiera obszerną bibliotekę kabli zawierającą kable jednożyłowe, trzyżyłowe i trójżyłowe z przewodem uziemiającym. Wszystkie dane nominalne i dotyczące konfiguracji kabli są dostępne do obliczeń.

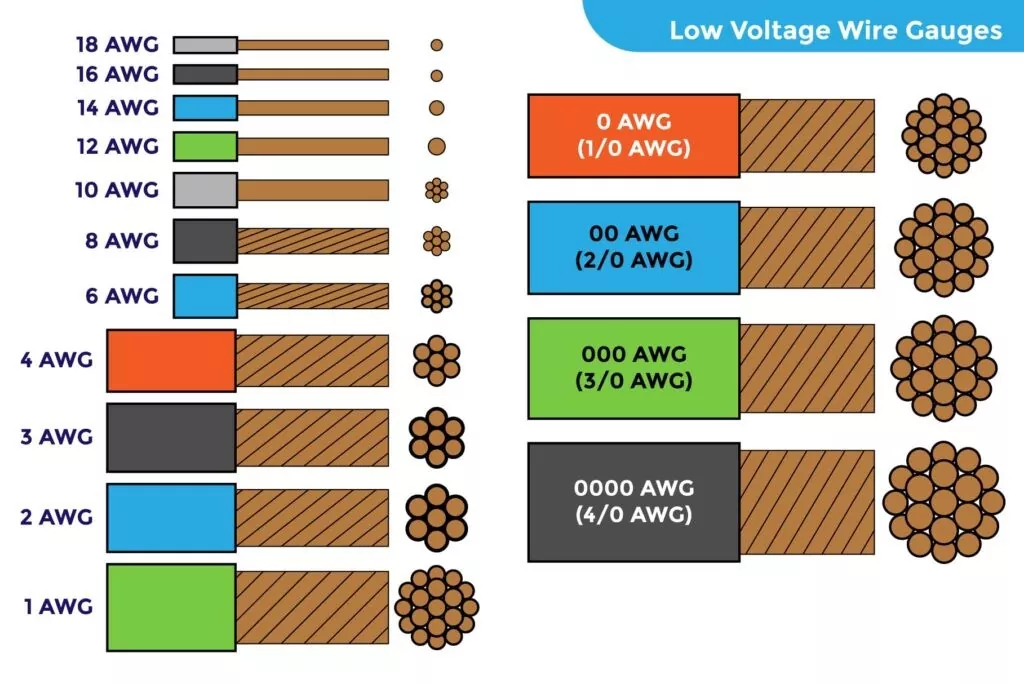

8 kroków do wyboru i rozmiaru kabla zasilającego niskiego napięcia

1. Określ wymagania dotyczące obciążenia

Oblicz zapotrzebowanie na prąd na podstawie mocy sprzętu, czasu pracy i rodzaju obciążenia (ciągłe/przerywane), aby mieć pewność, że kabel będzie w stanie stabilnie przenosić obciążenie przez długi czas. ‌

2. Wybierz typ kabla

Wybierz materiały izolacyjne (takie jak polietylen usieciowany), materiały przewodzące (miedź lub aluminium) i konstrukcje (jednożyłowe lub wielordzeniowe) w oparciu o scenariusze zastosowania (takie jak elektrownie jądrowe, zastosowania przemysłowe lub cywilne). ‌

3. Oblicz obciążalność prądową

Obliczyć dopuszczalną obciążalność prądową na podstawie pola przekroju poprzecznego kabla, temperatury otoczenia i metody układania (np. bezpośrednio w ziemi, w kanale kablowym lub nad głową), aby upewnić się, że nie przekracza ona wartości znamionowej. ‌

4. Weź pod uwagę zabezpieczenie przeciwzwarciowe

Sprawdź wytrzymałość kabla na zwarcie, aby upewnić się, że wytrzyma on określony okres czasu pod prądem zwarciowym (np. wytrzymałość zwarciową wymaganą przez elektrownię jądrową AP1000). ‌

5. Ocenić spadek napięcia

Oblicz spadek napięcia linii i upewnij się, że wahania napięcia na końcu mieszczą się w dopuszczalnym zakresie (zwykle ≤5%), aby uniknąć nieprawidłowej pracy sprzętu. ‌

6. Analiza ekonomiczna

Porównaj początkową inwestycję (CAPEX) i koszt operacyjny (OPEX) kabli o różnych przekrojach i wybierz rozwiązanie o najlepszym koszcie długoterminowym. ‌

7. Dostosuj czynniki środowiskowe

Skoryguj obciążalność prądową kabla: Używaj go przy zmniejszonej obciążalności w środowiskach o wysokiej temperaturze i wybieraj materiały odporne na warunki atmosferyczne w miejscach wilgotnych lub korozyjnych. ‌

8. Przestrzegaj przepisów bezpieczeństwa

Przestrzegaj norm, takich jak UL lub ETAP, aby mieć pewność, że wybrany kabel zasilający niskiego napięcia spełnia wymogi zapobiegania pożarom, wybuchom i bezpieczeństwu personelu (takie jak ochrona przed łukiem elektrycznym)
