Co to jest transformator rozdzielczy

Co to jest transformator rozdzielczy

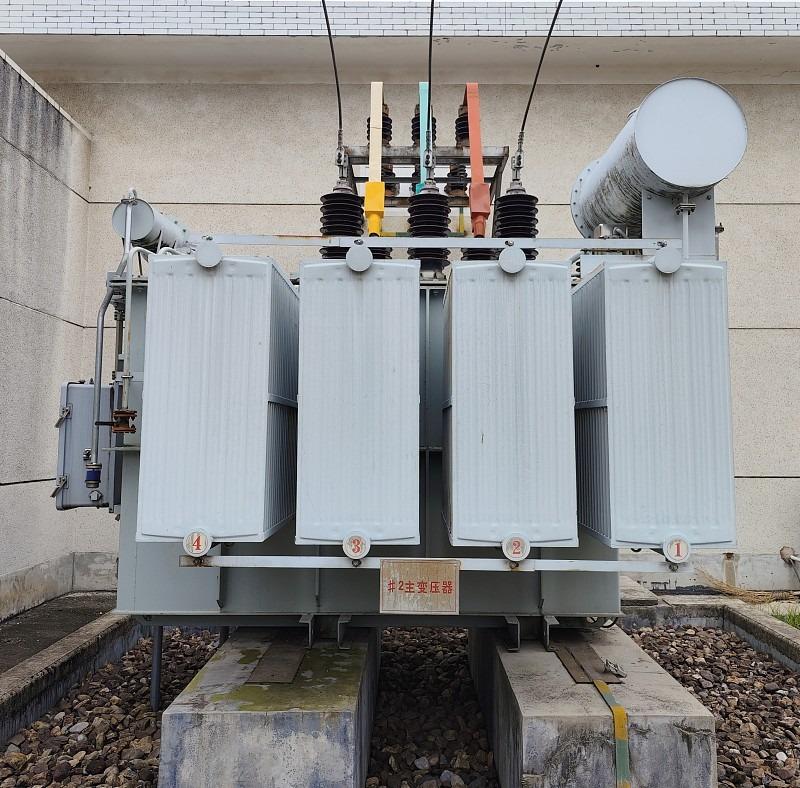

Transformator dystrybucyjny, powszechnie nazywany „transformatorem dystrybucyjnym”, odnosi się do stacjonarnego urządzenia elektrycznego w systemie dystrybucji energii, które przekształca napięcie i prąd prądu przemiennego (AC) w oparciu o prawo indukcji elektromagnetycznej w celu przesyłania mocy prądu przemiennego. W niektórych regionach transformatory mocy o napięciu znamionowym poniżej 35 kilowoltów (przeważnie 10 kV i poniżej) nazywane są „transformatorami rozdzielczymi”, w skrócie „transformatorem dystrybucyjnym”. Obiekty, w których instalowane są te „transformatory rozdzielcze”, nazywane są podstacjami.

Historia rozwoju

Dzięki ciągłemu rozwojowi chińskiej polityki „oszczędności i redukcji zużycia energii” państwo zachęca do opracowywania energooszczędnych, cichych i inteligentnych produktów z transformatorów dystrybucyjnych. Firma Chenghe Electric Power Company również odpowiedziała na ogólnokrajowe wezwanie, intensywnie produkując popularne, energooszczędne transformatory dystrybucyjne. Obecnie najlepiej sprzedające się produkty Chenghe obejmują dwa główne typy: energooszczędne transformatory zanurzone w oleju i transformatory ze stopów amorficznych. Niezależnie od tego, czy chodzi o oszczędność energii, czy możliwości techniczne, chiński przemysł transformatorowy jest gotowy objąć wiodącą rolę w globalnym rozwoju transformatorów. Co ważniejsze, efektywność energetyczna transformatora nie jest jedynie odzwierciedlona w wartościach strat określonych w momencie produkcji. Ustanowienie przez użytkowników modelu zarządzania pełnym cyklem życia umożliwia bardziej efektywną ekonomiczną eksploatację i zarządzanie transformatorami, maksymalizując w ten sposób wartość energooszczędną produktów i realizując prawdziwe korzyści wynikające z efektywności energetycznej transformatorów.

Podstawowa funkcja: Transformacja napięcia

Podstawowym zadaniem jest obniżenie napięcia przy jednoczesnym odpowiednim zwiększeniu prądu (utrzymanie mocy mniej więcej na stałym poziomie), aby nadawało się do dystrybucji lokalnej. Działają w sposób ciągły przy pełnym obciążeniu lub w jego pobliżu i zostały zaprojektowane z myślą o maksymalnej wydajności na typowych poziomach operacyjnych.

Kluczowe funkcje i zastosowania

transformatory rozdzielcze serii 10 kV i 35 kV S11, S13, S20 i S22 w zakresie mocy 30–3 150 kVA; rdzeń jest trójfazowy, trójkolumnowy o wielostopniowej, schodkowej konfiguracji cylindrycznej; w uzwojeniach zastosowano technologię współnawijania, zapewniającą dobrą koncentryczność i dużą odporność na zwarcia; kluczowe wskaźniki techniczne spełniają zaawansowane standardy krajowe dla podobnych produktów.

Lokalizacja: Montaż na słupach (montaż na słupach) linii napowietrznych lub w obudowach naziemnych (montaż na podkładkach) w obszarach mieszkalnych i komercyjnych.

Wartość znamionowa: Zwykle zakres od 16 kVA do 100 kVA dla standardowej dystrybucji.

Konstrukcja: Ogólnie mniejsze i tańsze niż duże transformatory mocy stosowane w podstacjach przesyłowych.

Jak to działa

Transformator działa na zasadzie indukcji elektromagnetycznej:

Do uzwojenia pierwotnego przepływa prąd wysokiego napięcia.

Wytwarza zmienne pole magnetyczne w rdzeniu.

Pole to indukuje prąd o niższym napięciu w uzwojeniu wtórnym.

Stosunek zwojów pomiędzy uzwojeniami (N₁:N₂) określa współczynnik obniżania napięcia.

Typowe typy

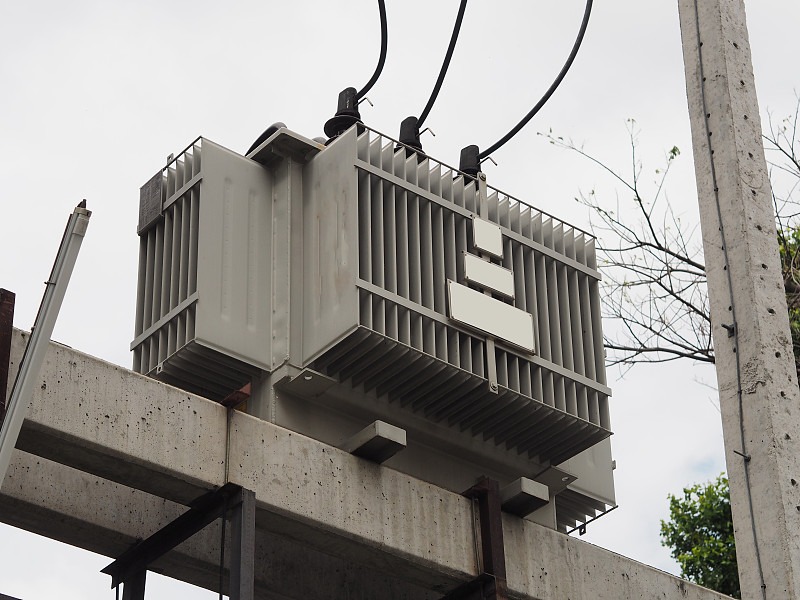

Montaż na słupie: powszechny w napowietrznych systemach dystrybucyjnych.

Montaż na podkładce: Stosowany w podziemnych systemach kablowych, często spotykany w dzielnicach miejskich/podmiejskich.

Zasilanie jednofazowe a trójfazowe: Zasilanie jednofazowe jest standardem w zastosowaniach mieszkaniowych, natomiast zasilanie trójfazowe obsługuje obciążenia przemysłowe/komercyjne.

Obsługa i konserwacja

1. Praca przeciążeniowa transformatorów rozdzielczych

2. Nienormalne hałasy w transformatorach rozdzielczych

3. Kontrola temperatury transformatorów rozdzielczych

4. Sprawdź, czy poziom oleju w transformatorze rozdzielczym jest normalny i sprawdź, czy olej nie wycieka, nieszczelność lub nietypowy kolor oleju

5. Sprawdź tuleje izolacyjne transformatora rozdzielczego pod kątem uszkodzeń, pęknięć lub oznak wyładowania łukowego

6. Okresowe czyszczenie transformatorów rozdzielczych

Bezpieczeństwo i niezawodność

Transformatory te są wypełnione olejem w celu izolacji i chłodzenia. Są wyposażone w urządzenia zabezpieczające, takie jak bezpieczniki lub wyłączniki automatyczne, które izolują je podczas zwarć, zapobiegając uszkodzeniom sieci i zapewniając bezpieczeństwo publiczne.

CEHO pozostaje dziś zaufanym dostawcą zgodnych z przepisami, powszechnie stosowanych rozwiązań w różnych branżach i obiektach na całym świecie. Jeśli chcesz kupić transformator rozdzielczy firmy CEHO, skontaktuj się z nami.
