„Przetworniki energii” w systemach elektroenergetycznych i ewolucji technologicznej

We współczesnych systemach elektroenergetycznych istnieje rodzaj sprzętu, który jest niezbędny niczym „hub energetyczny” – łączy stronę wytwarzania energii z stroną jej odbioru i poprzez precyzyjną indukcję elektromagnetyczną realizuje konwersję poziomów napięcia, zapewniając zmniejszenie strat mocy podczas przesyłu na duże odległości, jednocześnie spełniając zróżnicowane zapotrzebowanie energetyczne produkcji przemysłowej i życia mieszkańców. Ten typ sprzętu nazywany jest transformatorem mocy. Od transformatorów podwyższających w dużych elektrowniach, poprzez transformatory rozdzielcze w podstacjach miejskich, aż po transformatory dedykowane w warsztatach fabrycznych, przebiega przez cały łańcuch przesyłu i dystrybucji energii, stanowiąc podstawowe urządzenia wspierające społeczne zaopatrzenie w energię.

I. Podstawowa zasada transformatorów mocy: „Magia energetyczna” indukcji elektromagnetycznej

Podstawa roboczatransformatory mocywywodzi się z prawa indukcji elektromagnetycznej odkrytego przez Faradaya w XIX wieku. Podstawową logikę można podsumować jako proces konwersji energii „magnetyzmu wytwarzającego energię elektryczną i magnetyzmu wytwarzającego energię elektryczną”: kiedy uzwojenie pierwotne (strona wejściowa) transformatora jest podłączone do źródła prądu przemiennego, prąd wygeneruje zmienne pole magnetyczne w żelaznym rdzeniu. Kiedy to pole magnetyczne przejdzie przez uzwojenie wtórne (zacisk wyjściowy), po stronie wtórnej indukuje się odpowiednia siła elektromotoryczna i ostatecznie na wyjściu zostanie wygenerowany prąd przemienny proporcjonalny do napięcia po stronie pierwotnej.

W tym procesie kluczem do konwersji napięcia jest stosunek zwojów uzwojenia pierwotnego i wtórnego. Zgodnie z zasadą indukcji elektromagnetycznej stosunek napięcia pierwotnego (U₁) do napięcia wtórnego (U₂) jest równy stosunkowi liczby zwojów po stronie pierwotnej (N₁) do liczby zwojów strony wtórnej (N₂), czyli U₁/U₂ = N₁/N₂. Na przykład napięcie wyjściowe elektrowni wynosi zwykle od 10 do 25 kV. Aby osiągnąć przesył energii na duże odległości (zmniejszenie strat w linii wymaga zwiększenia napięcia), transformator podwyższający podniesie napięcie do 110 kV, 220 kV, a nawet 1000 kV poprzez „wielozwojowe uzwojenie wtórne”. Kiedy energia elektryczna jest przesyłana do miasta lub do użytkownika, transformator dystrybucyjny zmniejsza wysokie napięcie do 10 kV (do zastosowań przemysłowych) lub 220 V/380 V (do zastosowań mieszkaniowych i komercyjnych) poprzez „uzwojenie wtórne o mniejszej liczbie zwojów”, uzupełniając dopasowanie napięcia „wytwarzanie energii – przesył – dystrybucja”.

Warto zauważyć, że w stanie idealnym moc wejściowa i moc wyjściowa transformatora są równe (pomijając straty w rdzeniu i rezystancje uzwojeń), zatem napięcie i prąd mają odwrotną zależność - przy wzroście napięcia prąd maleje (zmniejszając straty ciepła linii), a przy spadku napięcia prąd wzrasta (wypełniając zapotrzebowanie prądowe urządzeń końcowych). Ta cecha jest właśnie kluczem do wydajnego przenoszenia mocy.

II. Struktura rdzenia: Synergiczny efekt czterech głównych składników

Wydajność transformatora mocy zależy od projektu i poziomu produkcji jego czterech głównych komponentów, które wspólnie określają wydajność, stabilność i żywotność sprzętu.

1. Rdzeń: „nośnik ścieżki” pola magnetycznego

Rdzeń jest rdzeniem obwodu magnetycznego transformatora. Jego funkcją jest kierowanie zmiennego pola magnetycznego w sposób skoncentrowany i zmniejszenie wycieku pola magnetycznego (tj. „straty magnetycznej”). Aby zmniejszyć straty prądu wirowego generowane przez rdzeń w zmiennym polu magnetycznym (straty ciepła spowodowane cyrkulacją prądu w rdzeniu), nowoczesne rdzenie transformatorów są zwykle wykonywane poprzez laminowanie blach ze stali wysokokrzemowej - grubość blach ze stali krzemowej wynosi zaledwie 0,3-0,5 mm, a ich powierzchnie są pokryte powłokami izolacyjnymi, które mogą skutecznie blokować drogę przepływu prądów wirowych. Projekt konstrukcyjny rdzenia (taki jak metoda laminowania i proces łączenia) wpływa bezpośrednio na wielkość strat magnetycznych. Obecnie główne technologie „łączenia schodkowego” lub „łączenia ukośnego” są w stanie utrzymać straty w rdzeniu na wyjątkowo niskim poziomie.

2. Uzwojenie: „Cewka rdzeniowa” służąca do konwersji energii elektrycznej

Uzwojenie (powszechnie zwane „cewką”) to część obwodu transformatora, która jest podzielona na uzwojenie pierwotne (podłączone do źródła zasilania) i uzwojenie wtórne (podłączone do obciążenia). Nawinięty jest najczęściej drutami miedzianymi lub aluminiowymi (druty miedziane mają lepszą przewodność elektryczną i mniejsze straty, często stosowane są w transformatorach dużej mocy). Proces nawijania uzwojeń musi ściśle kontrolować gęstość ułożenia drutów, grubość izolacji i kanały odprowadzania ciepła. Papier izolacyjny lub lakier izolacyjny owinięty wokół zewnętrznej warstwy przewodów musi wytrzymać próbę przebicia pod wysokim napięciem (zwykle wymagany jest stopień izolacji, aby osiągnąć klasę A, klasę B lub klasę H, odpowiadającą różnym górnym granicom odporności na temperaturę). Tymczasem konstrukcja uzwojenia powinna rezerwować kanały olejowe lub kanały powietrzne, aby zapewnić terminowe odprowadzenie ciepła generowanego podczas pracy.

3. Zbiornik paliwa i układ chłodzenia: „Gwarancja odprowadzania ciepła” przez sprzęt

Kiedy transformator pracuje, rdzeń i uzwojenia generują straty i przekształcają je w ciepło. Zbyt wysoka temperatura przyspieszy starzenie się izolacji, a nawet spowoduje awarie. Dlatego zbiornik oleju i układ chłodzenia są kluczem do zapewnienia bezpieczeństwa sprzętu: wnętrze zbiornika oleju wypełnione jest olejem transformatorowym (który pełni zarówno funkcję izolacji, jak i odprowadzania ciepła), a ciepło przekazywane jest do ścianki zbiornika poprzez naturalną konwekcję lub wymuszony obieg oleju. Zewnętrzna część zbiornika paliwa jest zwykle wyposażona w radiatory (lub rurki odprowadzające ciepło), które zwiększają powierzchnię kontaktu z powietrzem i przyspieszają odprowadzanie ciepła. W przypadku transformatorów o dużej mocy (takich jak te powyżej 50 MVA) wyposażane są również w układy chłodzenia z wymuszonym obiegiem oleju (OFAF) lub układy chłodzenia z wymuszonym obiegiem oleju (ODAF). Dzięki skoordynowanemu działaniu pompy olejowej i wentylatora skuteczność odprowadzania ciepła jest jeszcze większa.

4. Urządzenia izolacyjne i zabezpieczające: „Bariera bezpieczeństwa” sprzętu

Oprócz izolacji międzyzwojowej uzwojeń,transformatormusi być również wyposażony w wiele elementów izolacyjnych i ochronnych:

Tuleja izolacyjna: Służy do wyprowadzenia przewodów uzwojenia z wnętrza zbiornika oleju i musi wytrzymać wysokie napięcie i warunki atmosferyczne. Zwykle jest wykonany z porcelany lub kompozytowych materiałów izolacyjnych (takich jak żywica epoksydowa).

Zawór nadmiarowy ciśnienia: Gdy w zbiorniku paliwa na skutek usterki (np. zwarcia) wydostaje się duża ilość gazu, a ciśnienie gwałtownie wzrasta, zawór automatycznie się otworzy, aby zmniejszyć ciśnienie i zapobiec eksplozji zbiornika paliwa.

Przekaźnik gazowy: Zainstalowany na rurociągu pomiędzy zbiornikiem oleju a szafą do przechowywania oleju, uruchomi sygnał alarmowy lub bezpośrednio odetnie zasilanie, gdy wewnątrz transformatora wystąpi drobna usterka (wytwarzanie niewielkiej ilości gazu) lub poważna usterka (uderzenie przepływu oleju), aby zapobiec rozszerzaniu się usterki.

Termometr: Monitoruje temperaturę oleju w zbiorniku paliwa w czasie rzeczywistym. Gdy temperatura przekroczy ustawiony próg, emituje alarm, aby zapewnić, że sprzęt nie ulegnie uszkodzeniu z powodu przegrzania.

III. Typy i zastosowania: „Rozwiązania w zakresie dostosowywania energii” dostosowane do różnych scenariuszy

W zależności od różnic w poziomie napięcia, wydajności, sposobie chłodzenia lub zastosowaniu, transformatory mocy można podzielić na różne typy, aby dostosować je do różnych ogniw systemu elektroenergetycznego.

Według poziomu napięcia: Obejmuje cały łańcuch „wytwarzanie energii – przesył – dystrybucja”

Transformator podwyższający napięcie: Znajduje się w elektrowni i podwyższa napięcie wyjściowe niskiego napięcia (10–25 kV) generatora do wysokiego napięcia (110–1000 kV) w celu przesyłania energii na duże odległości, przy typowej mocy 100–1000 MVA.

Transformatory obniżające napięcie: Dzielą się na „obniżające napięcie w sieci głównej” (np. 220 kV do 110 kV) i „obniżające napięcie w sieci dystrybucyjnej” (np. 110 kV do 10 kV, 10 kV do 0,4 kV). Pierwsza służy do zasilania regionalnych sieci elektroenergetycznych, druga służy bezpośrednio odbiorcom przemysłowym lub terenom mieszkalnym.

Transformatory ultrawysokiego napięcia: przy poziomach napięcia 750 kV i wyższych (takich jak transformatory ultrawysokiego napięcia 1000 kV w Chinach) stanowią one podstawowe wyposażenie w projektach przesyłu ultrawysokiego napięcia (takich jak „Transmisja mocy z zachodu na wschód”) i muszą wytrzymywać wyjątkowo wysokie napięcia i prądy w niezwykle trudnych procesach produkcyjnych.

2. Sklasyfikowane według metody chłodzenia: Dostosowane do różnych wymagań wydajnościowych i środowiskowych

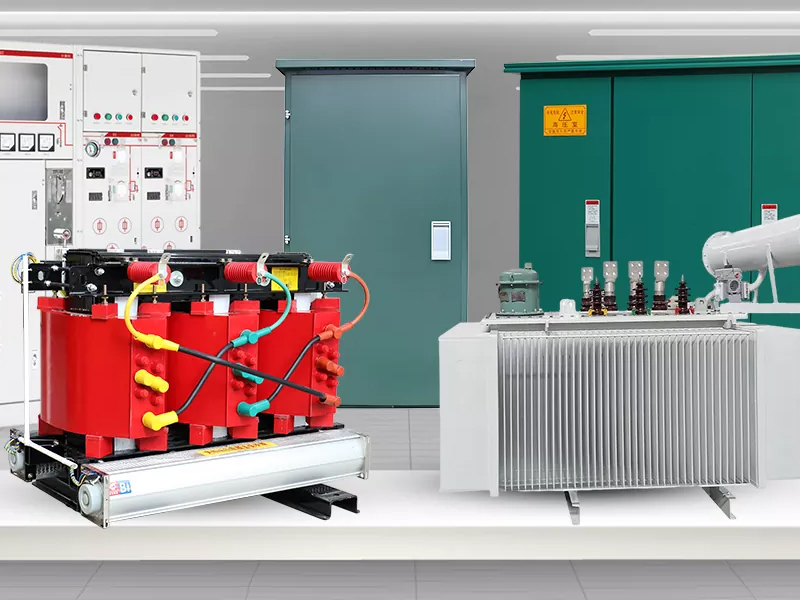

Transformator zanurzony w oleju: wykorzystujący olej transformatorowy jako medium chłodzące, ma dojrzałą strukturę i stosunkowo niski koszt i nadaje się do podstacji zewnętrznych lub scenariuszy o dużej wydajności (stanowiących ponad 80% całego rynku).

Transformatory suche: jako medium chłodzące wykorzystują powietrze lub azot, mają wysoki stopień izolacji (zwykle klasę H) i dobrą odporność ogniową. Nadają się do stosowania w wieżowcach, metrze, szpitalach i innych miejscach o wysokich wymaganiach w zakresie bezpieczeństwa pożarowego, a ich moc jest przeważnie poniżej 20 MVA.

3. Sklasyfikowane według zastosowania: Spełniają specjalistyczne wymagania dotyczące energii elektrycznej

Transformator rozdzielczy: Najpopularniejszy typ, stosowany do obniżania wysokiego napięcia 10 kV do niskiego napięcia 0,4 kV, zasilający budynki mieszkalne, sklepy itp., O mocy przeważnie w zakresie od 50 do 1600 kVA.

Transformator prostowniczy: stosowany w przemysłowych urządzeniach prostowniczych (takich jak aluminium elektrolityczne, galwanizacja), przekształca prąd przemienny w prąd stały i musi dostosować się do harmonicznego wpływu obciążeń nieliniowych.

Transformator do pieca elektrycznego: Zaprojektowany specjalnie do przemysłowych pieców elektrycznych (takich jak elektryczne piece łukowe i piece indukcyjne), generuje niskie napięcie i wysoki prąd oraz musi mieć dużą zdolność przeciążania.

Autotransformator: Uzwojenia pierwotne i wtórne mają wspólną część cewki, która jest niewielka i charakteryzuje się niskimi stratami. Często wykorzystuje się go do regulacji napięcia w układach przesyłowych wysokiego napięcia (takich jak transformatory sprzęgowe w sieciach 500 kV).

IV. Eksploatacja i konserwacja oraz trendy technologiczne: od „stabilnej pracy” do „inteligentnej modernizacji”

Życie projektowetransformatory mocywynosi zwykle od 20 do 30 lat, ale ich rzeczywista żywotność zależy od poziomu eksploatacji i konserwacji. Istota codziennej konserwacji polega na „zapobieganiu usterkom”, obejmującym głównie:

Monitorowanie jakości oleju: Regularnie sprawdzaj utratę dielektryczną, napięcie przebicia i zawartość wilgoci w oleju transformatorowym, aby zapobiec pogorszeniu się jakości oleju i spadkowi wydajności izolacji.

Testowanie izolacji: Poprzez testy rezystancji izolacji, testy strat dielektrycznych itp. ocenia się stan izolacji pomiędzy uzwojeniami a rdzeniem.

Monitorowanie temperatury: śledzenie w czasie rzeczywistym temperatury oleju i temperatury uzwojenia, aby zapobiec przeciążeniu;

Konserwacja oparta na stanie: Dzięki technologiom monitorowania online (takim jak monitorowanie online gazów rozpuszczonych w oleju i monitorowanie wyładowań niezupełnych online) można sprawdzić stan sprzętu w czasie rzeczywistym, zastępując tradycyjną „regularną konserwację” i skracając przestoje.

Wraz z wielkoskalowym przyłączaniem do sieci nowych źródeł energii (energii wiatrowej, fotowoltaiki) oraz budową inteligentnych sieci, technologia transformatorów elektroenergetycznych ewoluuje w trzech głównych kierunkach:

Wysoka wydajność i oszczędność energii: Dzięki zastosowaniu blach ze stali krzemowej o wysokiej indukcji magnetycznej, przewodników o niskich stratach i optymalizacji konstrukcji rdzenia, straty bez obciążenia i straty obciążenia są jeszcze bardziej zmniejszone, spełniając wymagania w zakresie efektywności energetycznej w ramach celów „podwójnego węgla” (na przykład nowa chińska norma krajowa GB 20052-2022 przedstawiła wyższe wymagania dotyczące klas efektywności energetycznej transformatorów).

Inteligentna aktualizacja: integrując czujniki, moduły iot i możliwości obliczeń brzegowych, umożliwia wgląd w stan sprzętu w czasie rzeczywistym, wczesne ostrzeganie o usterkach i zdalne sterowanie. Na przykład przewiduje tendencję starzenia się izolacji za pomocą algorytmów AI i planuje konserwację z wyprzedzeniem.

Dostosuj się do nowej energii: W odpowiedzi na zmienność i nieciągłość wytwarzania nowej energii, opracuj „nowe transformatory specyficzne dla energii” o szerokim zakresie regulacji napięcia i dużej odporności na harmoniczne. Jednocześnie zbadaj konstrukcję modułową, aby spełnić wymagania elastycznego dostępu rozproszonych elektrowni fotowoltaicznych i magazynujących energię.
