Kabel zasilający średniego napięcia

Cceho jest wiodącym producentem i dostawcą kabli zasilających średniego napięcia – oferującym usługi OEM/ODM w konkurencyjnych cenach fabrycznych! Kabel znamionowy 5kV-35kV jest stosowany w obwodach dystrybucyjnych w instalacjach przemysłowych i komercyjnych. Kabel zasilający średniego napięcia nadaje się do stosowania w miejscach wilgotnych lub suchych, instalowany w torach kolejowych, kanałach i na otwartej przestrzeni, w powietrzu lub bezpośrednio w ziemi, zgodnie z zezwoleniem NEC. Temperatura nie może przekraczać 105°C (MV105).

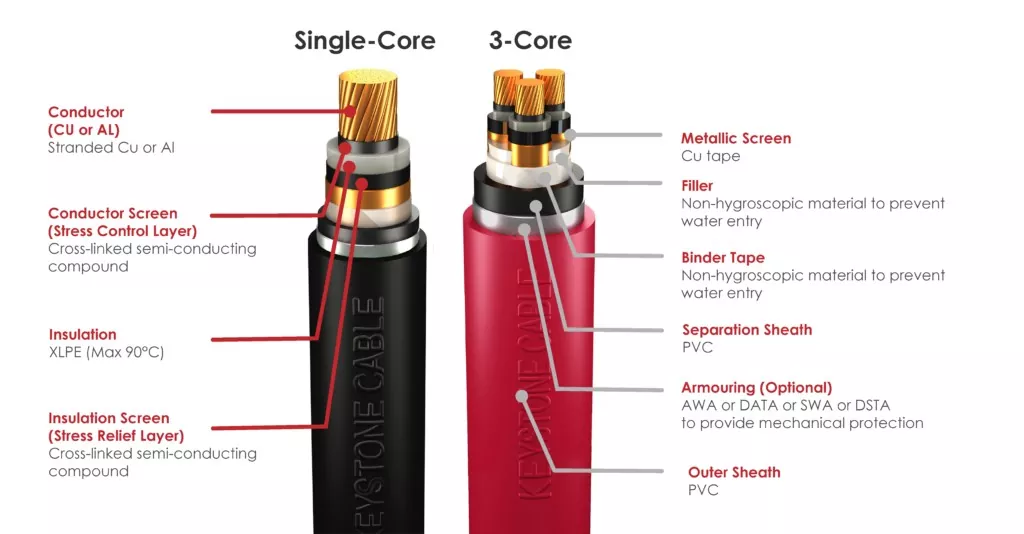

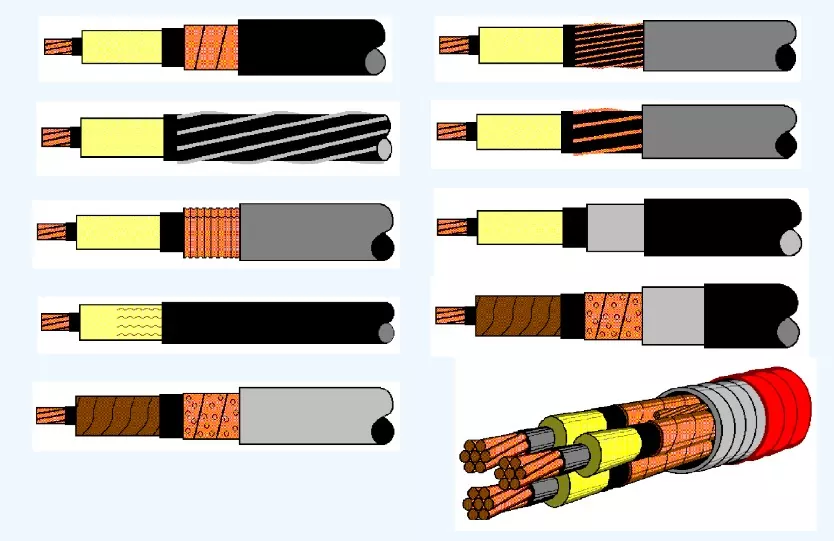

Budowa kabla SN

Dyrygent

Istnieją 2 rodzaje przewodników, których używamy do budowy naszych kabli SN: miedź i aluminium.

· Miedź: Wykonana z miedzi elektrolitycznej o czystości przekraczającej 99,95%.

· Aluminium: Ciągnione z wlewków aluminium o minimalnej czystości 99,70%.

Ekran dyrygenta

Nasz ekran przewodnika to wytłaczany, usieciowany związek półprzewodzący, który pokrywa metalowy przewodnik. Warstwa ta działa jak punkt naprężenia izolacji, potencjalnie osłabiając jej długoterminową trwałość.

Ekran izolacyjny

Ekran izolacyjny to usieciowany związek półprzewodzący wytłaczany na izolację. Zapewnia gładką powierzchnię, służąc jako materiał przejściowy pomiędzy izolacją, w której występuje pole elektryczne, a przewodzącym metalowym ekranem, gdzie pole elektryczne wynosi zero. W ten sposób zmniejsza się naprężenie w warstwie izolacyjnej.

Metaliczny ekran

Metalowy ekran zazwyczaj składa się z warstwy spiralnie nałożonej taśmy miedzianej z zakładką na ekranie izolacyjnym. Metalowy ekran w 3-żyłowym kablu zapewnia, że ​​pole elektryczne pozostaje zawarte w rdzeniu kabla.

Zespół kabla (opcjonalnie)

W przypadku kabli 3-żyłowych elementy identyfikacyjne (brązowy, czarny, szary) umieszcza się pod metalowym ekranem przed ułożeniem żył.

Pomiędzy ułożone żyły nakłada się niehigroskopijny wypełniacz polipropylenowy, aby nadać całemu kablowi okrągły kształt. Taśmy polipropylenowe lub taśmy PETP (poliestrowe) stosuje się jako taśmy barierowe na ułożonych rdzeniach.

Osłona separacyjna (opcjonalnie)

Wszystkie kable zbrojone zawierają wytłaczaną warstwę czarnego PVC, MDPE lub LSZH, nałożoną na rdzeń lub ułożone rdzenie, aby zapobiec korozji poprzez oddzielenie różnych metali i uniknięcie efektów galwanicznych.

Pancerz (opcjonalnie)

W kablach pancernych pancerz nakłada się na osłonę separacyjną w celu dodatkowej ochrony mechanicznej. W kablach jednożyłowych stosuje się druty aluminiowe (AWA), pancerz z podwójnej taśmy aluminiowej (DATA), natomiast w kablach wielożyłowych stosuje się pancerz z drutu stalowego ocynkowanego (SWA) lub pancerz z podwójnej taśmy stalowej ocynkowanej (DSTA).

Zewnętrzna powłoka

Wszystkie kable zasilające średniego napięcia mają wytłaczaną warstwę zewnętrznej powłoki z PVC, MDPE lub LSZH na rdzeniu, rdzeniu ułożonym lub pancerzu. Ta osłona zewnętrzna, zwykle czarna, chroni kable przed światłem słonecznym i termitami. Istnieje możliwość zamówienia innego koloru po uzgodnieniu pomiędzy producentem a nabywcą.
