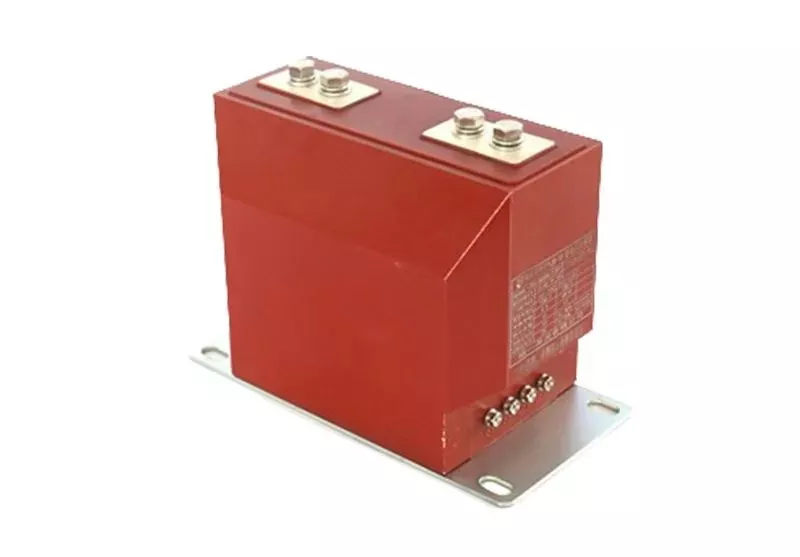

LZZBJ Przekładnik prądowy wzmocniony żywicą epoksydową

Przekładnik prądowy wzmocniony żywicą epoksydową LZZBJ jest jednym z produktów fabryki Ceho, możemy zaoferować różne typy urządzeń elektrycznych do wyboru i oferując konkurencyjne ceny. Jeśli chcesz uzyskać rozwiązania wysokiej jakości, wydajne i łatwe w utrzymaniu, możesz skontaktować się z nami już teraz, aby uzyskać nasz cennik fabryczny. Mile widziani są zarówno nowi, jak i starzy klienci.

Wyślij zapytanie

Opis produktu

Ceho dostarcza wysokiej jakości przekładniki prądowe typu LZZBJ wzmocnione żywicą epoksydową. Odporny na pęknięcia i uderzenia, odpowiedni do szaf narażonych na duże obciążenia mechaniczne; Całkowicie uszczelniony filar: P1/P2 to pręty miedziano-aluminiowe M10-M16 lub pręty z podwójnymi otworami, z podstawą 4 × Φ 14 mm i można je instalować w dowolnym kierunku; Rdzeń ze stopu mikrokrystalicznego lub wysokiej jakości blachy krzemowej zastosowany w transformatorze charakteryzuje się wysoką przenikalnością magnetyczną i dobrą liniowością błędu. Zacisk wtórny: 6-12 żył w osłonie ochronnej, możliwość rozbudowy o podwójne uzwojenia (0,2S/0,5/5P10/10P10) lub trzy uzwojenia (pomiar + zabezpieczenie + resztkowe); Niska temperatura: -25 ℃ do +40 ℃, wysokość: ≤ 2000 m (3000 m dla typu plateau), wilgotność: 95%, bez kondensacji; Trudnopalność w klasie V-0, CTI ≥ 600, zgodna z RoHS; Waga: 25-35 kg dla klasy 10 kV; klasa 24 kV 32-45 kg klasa 40,5 kV ≤ 81 kg.

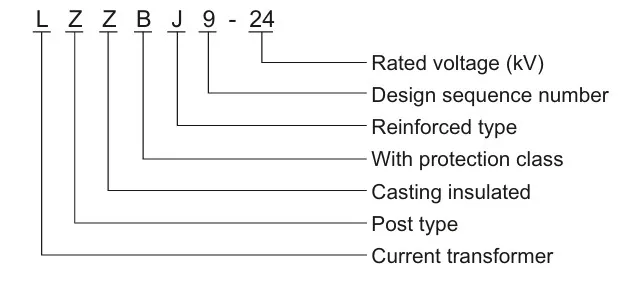

Model

Parametry produktu

NIE	Przedmiot			Jednostka	Wartość
1	Napięcie znamionowe			KV	40,5
2	Izolacja znamionowa poziom	Częstotliwość zasilania wytrzymać napięcie	Próba sucha		95
			Próba na mokro		80
		Wytrzymuje impuls piorunowy napięcie (szczytowe)			185
3	Prąd znamionowy			A	1250,1600,2000
4	Znamionowy prąd zwarciowy wyłączalny			The	20,25,31,5
5	Znamionowa sekwencja operacji				Kombinacja 0-0,3 s-kombinacja 180 s
6	Znamionowe czasy wyłączania prądu zwarciowego			czasy	12
7	Znamionowy prąd zamykania zwarcia (szczyt)			The	50,63,80
8	Znamionowy prąd szczytowy wytrzymywany
9	Znamionowy krótkotrwały prąd wytrzymywany			The	20,25,31,5
10	Znamionowy prąd zwarciowy ciągły			S	4
11	Średnia prędkość otwierania			SM	1,5±0,2
12	Średnia prędkość zamykania				0,7±0,2
13	Czas odbicia przy zamykaniu kontaktu			s	≤2
14	Bramka trójfazowa kombinowana (minutowa). synchroniczna różnica czasu				≤2
15	Czas zamknięcia				≤150
16	Czas otwarcia				≤60
17	Żywotność mechaniczna			czasy	10000
18	Znamionowe napięcie robocze i napięcie znamionowe obwodu pomocniczego			V	DC220,110,24
					AC220,110,24
19	Rezystancja prądu stałego na obwód fazowy (bez transformatora)			Och	≤100
20	Styki dynamiczne i statyczne umożliwiają grubość zużycia			mm	3
21	waga			kg	800

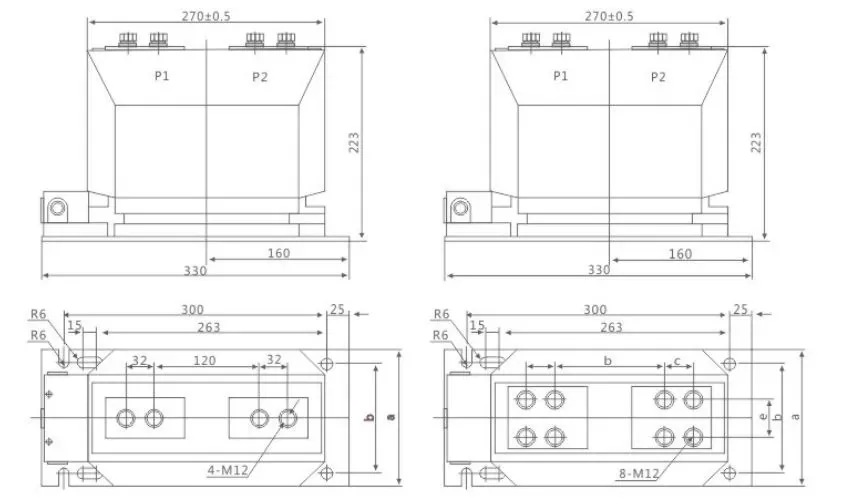

Rysunek

Szybka kontrola wyboru

1. Napięcie znamionowe → Wybierz 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Znamionowy prąd pierwotny → Według specyfikacji obciążenia lub szyny zbiorczej (100A, 300A, 600A, 1250A)

3. Dokładność i obciążenie → Pomiar 0,2 S/0,5 (10-20 VA); Ochrona 5P10/10P15 (15-30 VA)

4. Krótkotrwały prąd cieplny → Dopasuj prąd zwarciowy systemu (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Metoda instalacji → Instalacja w pozycji pionowej/montaż z boku/montaż do góry nogami; Podstawa jest mocowana za pomocą śrub rozporowych 4-M12

6. Wymagania specjalne: Duża wysokość 3000 m, niska temperatura -40 ℃, klasa III przeciw zanieczyszczeniom, podwójny współczynnik transformacji, typ zaczepowy, z osłoną ekranującą
