Trójfazowy transformator kombinowany z żywicy epoksydowej

Jako profesjonalny producent, Ceho chciałby dostarczyć trójfazowy transformator kombinowany z żywicy epoksydowej. Cechy konstrukcyjne transformatorów kombinowanych obejmują bezolejowe, zminiaturyzowane, wysoką niezawodność i brak konserwacji. Na przykład w transformatorze zastosowano izolację z żywicy epoksydowej i całkowicie zamknięty odlew próżniowy z żywicy epoksydowej pod wysokim napięciem, co poprawia wydajność izolacji i bezpieczeństwo sprzętu. Ponadto przewody i kable wtórne transformatora kombinowanego są połączone za pomocą puszek połączeniowych z plombami ołowiowymi, które posiadają funkcje zabezpieczające przed kradzieżą i są również wygodne do weryfikacji na miejscu.

Parametry techniczne

Transformatory kombinowane obejmują różne typy, takie jak zwykłe przekładniki prądowe, przekładniki prądowe typu przelotowego, przekładniki prądowe z wieloma odczepami i przekładniki prądowe o różnych współczynnikach transformacji. Zwykły przekładnik prądowy składa się z uzwojenia pierwotnego, uzwojenia wtórnego, żelaznego rdzenia i ramy, obudowy, zacisków przewodów itp. Zasada działania przekładnika kombinowanego jest podobna do zasady działania transformatora. Przekładnik prądowy typu przelotowego nie ma uzwojenia pierwotnego i wytwarza strumień magnetyczny przez drut przechodzący przez żelazny rdzeń, wytwarzając w ten sposób prąd wtórny. Przekładniki prądowe z wieloma odczepami uzyskują wiele różnych współczynników transformacji poprzez dodanie wielu odczepów, aby spełnić wymagania różnych prądów obciążenia. Przekładniki prądowe o różnych współczynnikach transformacji zapewniają wiele niezależnych uzwojeń, aby sprostać potrzebom różnych współczynników transformacji i poziomów dokładności.

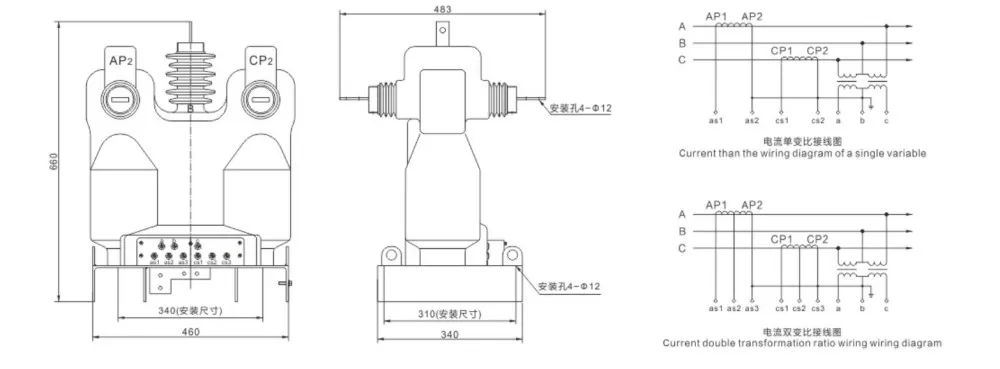

Rysunki zewnętrzne

Aplikacja

Trójfazowy transformator kombinowany z żywicy epoksydowej jest szeroko stosowany w pomiarach, pomiarach i zabezpieczeniu energii w systemach elektroenergetycznych. Na przykład w liniach elektroenergetycznych i odgałęzieniach 10 kV transformatory kombinowane stosuje się do oceny strat liniowych i pomiaru energii elektrycznej na odgałęzieniach transformatorów mocy po stronie wysokiego napięcia. Ponadto istnieje specjalnie zaprojektowana skrzynka pomiarowa wysokiego napięcia (transformator kombinowany), która składa się głównie z transformatora kombinowanego i skrzynki licznika energii elektrycznej. Ma zalety wysokiej dokładności pomiaru, lekkości, łatwej instalacji i zabezpieczenia przed kradzieżą prądu.
