Jakie są podstawowe technologie i praktyczne zastosowania stacjonarnych rozdzielnic niskiego napięcia GGD?

Jakie są podstawowe technologie i praktyczne zastosowaniaGGD Stała rozdzielnica niskiego napięcia?

Oficjalna definicja: Szafa rozdzielcza niskiego napięcia GGD AC jest standardemKompletna rozdzielnica niskiego napięcia do zastosowań wewnętrznych, stałazaprojektowane i wyprodukowane zgodnie z krajowymi normami dotyczącymi kompletnych rozdzielnic niskiego napięcia. Ma zastosowanie do systemów dystrybucji niskiego napięcia o częstotliwości energetycznej, przyjmując całkowicie zamkniętą szafkę podłogową i stałą konstrukcję instalacji elektrycznej. Stosowany jest głównie do dystrybucji energii niskiego napięcia, pomiaru energii elektrycznej, ochrony linii, kompensacji mocy biernej i sterowania obwodami. Jest to najbardziej dojrzałe i szeroko stosowane, znormalizowane podstawowe urządzenie do dystrybucji energii niskiego napięcia w obszarach produkcji przemysłowej, budownictwa, wsparcia komunalnego i dystrybucji nowej energii w Chinach.

Rozdzielnice niskiego napięcia, jako podstawowe wyposażenie przyłączy systemów przesyłowych i dystrybucyjnych energii elektrycznej, bezpośrednio decydują o bezpieczeństwie, stabilności i jakości zasilania całego systemu dystrybucyjnego. Dzięki dojrzałej strukturze mechanicznej, stabilnym parametrom operacyjnym, dużym możliwościom adaptacji do środowiska i wyjątkowej wydajności kosztowej inżynierii, stacjonarne rozdzielnice niskiego napięcia GGD od dawna są głównym głównym typem szaf do nowych konstrukcji, renowacji i rozbudowy projektów dystrybucji energii. W artykule systematycznie omówiono pełny zestaw podstawowej wiedzy na temat rozdzielnic GGD, począwszy od aspektów interpretacji modelu, technologii konstrukcyjnej, zasad projektowania, typów szaf funkcjonalnych, składu obwodów, różnic w wyborze modelu, adaptacji scenariuszy, instalacji, obsługi i konserwacji oraz typowych usterek. Dzięki popularnemu sformułowaniu i dużej praktyczności może być używany jako punkt odniesienia w nauce zawodowej, wyborze sprzętu, budowie na miejscu, odbiorze sprzętu oraz codziennej obsłudze i konserwacji.

I. Interpretacja modelu i pozycjonowanie produktu

Trzy litery GGD odpowiadają podstawowym cechom strukturalnym i funkcjonalnym sprzętu, stanowiąc podstawową podstawę do rozróżniania typów szaf i oceny zastosowań sprzętu w branży dystrybucji energii niskiego napięcia. Każda litera określa cechy konstrukcyjne i granice zastosowań sprzętu.

Pierwsza litera „G” oznacza całkowicie zamkniętą metalową konstrukcję szafki. W urządzeniu zastosowano zintegrowaną konstrukcję zamkniętej szafki, różniącą się od otwartych wsporników dystrybucji energii i prostych otwartych skrzynek rozdzielczych. Posiada pełne funkcje zapobiegania zapyleniu, zapobiegania przedostawaniu się ciał obcych i zapobiegania przypadkowemu kontaktowi, spełniając standardy ochrony bezpieczeństwa standardowych pomieszczeń rozdzielczych. Ma zastosowanie wyłącznie do standardowych scenariuszy dystrybucji energii w pomieszczeniach zamkniętych i nie jest stosowany do tymczasowej prostej dystrybucji energii.

Druga litera „G” oznacza stałą konstrukcję instalacyjną, która jest najbardziej charakterystyczną cechą GGD. Wszystkie główne i wtórne elementy elektryczne w szafie są przykręcone i zamocowane na belkach nośnych szafy, bez żadnych ruchomych konstrukcji mechanicznych, takich jak ciągnienie, zatykanie, przesuwanie i sprężyny. Konstrukcja ta rezygnuje z wygody konserwacji linii pod napięciem, w zamian za wyższą sztywność konstrukcji, większą odporność na uderzenia zwarciowe i bardziej stabilny, długoterminowy stan pracy, dostosowując się do wymagań nieprzerwanej pracy 7×24 godzin w scenariuszach przemysłowych.

Litera „D” oznacza specjalny atrybut dystrybucji mocy. Sprzęt jest zorientowany wyłącznie na funkcje dystrybucji energii, koncentrując się na przesyłaniu, dystrybucji, pomiarach i ochronie energii elektrycznej niskiego napięcia o częstotliwości sieciowej. Nie obsługuje specjalnych funkcji sterujących, takich jak regulacja prędkości ze zmienną częstotliwością i automatyczne sterowanie programem, służąc jako urządzenie wspomagające przenoszenie czystej mocy.

Podsumowanie pozycjonowania rdzenia produktu: GGD to znormalizowana główna szafa rozdzielcza niskiego napięcia o konstrukcji stojącej do zastosowań wewnętrznych, o całkowicie stałej konstrukcji, z możliwością dostosowania do dużych prądów, stabilną pracą i dużą uniwersalnością. Stosowany jest głównie jako podstawowy podstawowy sprzęt zasilający w przemysłowych, budowlanych, komunalnych i nowych systemach dystrybucji energii.

II. Struktura szafki, technologia produkcji i leżąca u podstaw logika projektu

1. Ogólna konstrukcja ramy i podstawowe zalety

Rozdzielnica GGD ma zmontowaną konstrukcję ramy profilowej, różniącą się od tradycyjnych, całkowicie spawanych szaf. Sprzęt jest montowany za pomocą specjalnych kolumn, belek i belek pionowych za pomocą śrub, skutecznie unikając deformacji obudowy, nierównomiernych naprężeń i zniekształceń ramy spowodowanych technologią całkowicie spawaną, charakteryzującą się dużą precyzją formowania i dobrą spójnością konstrukcyjną. Zgodnie z logiką projektową „rama nośna i ochrona obudowy płytowej”, wszystkie obciążenia szyn zbiorczych, przełączników i kabli są przenoszone przez ramę profilową o wysokiej wytrzymałości, podczas gdy płyty zewnętrzne pełnią jedynie funkcję zamkniętej ochrony i izolacji przeciwpyłowej. Podczas długotrwałej eksploatacji nie wystąpią żadne deformacje ramy, nieprawidłowe zamykanie drzwi ani przesunięcia i poluzowania elementów, co zapewnia wysoką trwałość konstrukcji.

2. Praktyczne funkcje technologii materiałów i powierzchni szafek

Obudowa wykonana jest z wysokiej jakości płyt stalowych walcowanych na zimno, z ramami nośnymi o pogrubionym rdzeniu, aby poprawić ogólną nośność i odporność na uderzenia mechaniczne. Powierzchnia szafy wykorzystuje technologię przemysłowego elektrostatycznego natryskiwania proszkowego, która służy nie tylko do dekoracji wyglądu, ale ma wiele praktycznych efektów ochronnych: po pierwsze, ochrona izolacji blokująca przewodzenie upływów metalowej powłoki i zmniejszająca ryzyko porażenia prądem; po drugie, ochrona antykorozyjna i zapobieganie rdzy w celu dostosowania się do złożonego środowiska pomieszczeń dystrybucji energii, w których panuje wilgoć, słaba wentylacja i gromadzenie się kurzu oraz opóźniają starzenie się szafy; po trzecie, odporność na spalanie łuku, zapobiegająca łukom generowanym przez drobne zwarcia w obwodach i ograniczająca rozszerzanie się uszkodzeń. Tymczasem wszystkie metalowe komponenty, w tym ramy szaf, ruchome drzwi i zdejmowane płyty boczne, są połączone z ujednoliconym systemem uziemiającym za pomocą specjalnych przewodów uziemiających, tworząc pełnozakresowy system ochrony ekwipotencjalnej i eliminujący akumulację ładunków elektrostatycznych i ryzyko porażenia prądem elektrycznym wywołanym przez powłokę.

3. Podstawowa zasada bezpieczeństwa dotycząca wewnętrznej, czterostrefowej izolacji fizycznej

W szafie GGD zastosowano znormalizowany, niezależny, czterostrefowy układ przegród fizycznych, który stanowi podstawowy projekt bezpieczeństwa urządzenia. Ma na celu izolowanie usterek, blokowanie łuków i realizację ochrony strefowej, zapobiegając powodowaniu paraliżu całej szafy przez lokalne usterki.

Pokój z górnym szynobusem: Jako obszar główny o największej energii w całej szafie, jest on niezależnie ogrodzony i wyposażony w główne szyny zbiorcze, przewody neutralne i ochronne szyny uziemiające, w pełni wyposażony w przegrody izolacyjne i osłony. Może skutecznie zapobiegać zwarciom międzyfazowym szyn zbiorczych spowodowanym wyładowaniem łukowym dolnego wyłącznika, awariami kabli i spadającymi ciałami obcymi, ograniczać główne awarie elektryczne do górnego obszaru i chronić wszystkie dolne gałęzie mocy przed awarią.

Środkowy pokój z komponentami elektrycznymi: Instaluje centralnie podstawowe podstawowe komponenty elektryczne, takie jak wyłączniki automatyczne, transformatory i styczniki. Centralny układ zapewnia równomierne naprężenia, unikając rezonansu i przesunięcia sprzętu podczas pracy przy dużym prądzie. Stała instalacja śrubowa eliminuje przerwy w stykach elektrycznych, znacznie zmniejszając prawdopodobieństwo usterek o wysokiej częstotliwości, takich jak połączenie wirtualne, przegrzanie i spalenie.

Dolna sala kablowa: Ekskluzywna niezależna przestrzeń do układania, zaciskania i mocowania kabli przychodzących i wychodzących, realizująca fizyczną izolację pomiędzy obwodami kablowymi a szynami zbiorczymi wysokiego napięcia. Skutecznie zapobiega uziemieniu szyn zbiorczych i zwarciom spowodowanym starzeniem się izolacji kabla i uszkodzeniem powłoki, oddziela przewody o silnym i słabym prądzie, zapewnia schludne i przejrzyste obwody oraz ułatwia późniejszą konserwację i rozwiązywanie problemów.

Obszar obsługi przyrządów na przednich drzwiach: Układa jedynie wtórne akcesoria słaboprądowe, takie jak przyrządy, lampki sygnalizacyjne, przyciski operacyjne i przełączniki zasilania, zapewniając ścisłą fizyczną izolację pomiędzy silnymi i słabymi prądami. Operatorzy nie muszą kontaktować się z obwodami pod wysokim napięciem podczas codziennej kontroli, przeglądania parametrów i obsługi sprzętu, co zasadniczo pozwala uniknąć ryzyka porażenia prądem elektrycznym i poprawia bezpieczeństwo pracy.

4. Tryby okablowania wlotowego i wylotowego oraz adaptacja scenariusza

Od dołu do dołu i od dołu do dołu: Standardowy tryb głównego nurtu, odpowiedni dla większości pomieszczeń dystrybucji zasilania z okablowaniem kanałowym. Kable wchodzą do szafy z rowów naziemnych za pomocą ukrytego, schludnego i bezpiecznego okablowania, co ma zastosowanie w większości konwencjonalnych scenariuszy dystrybucji energii, takich jak fabryki, budynki i wspólnoty mieszkaniowe.

Wejście od góry i wyjście od góry: Dostosowanie do pomieszczeń dystrybucji zasilania z pełnym układem mostka od góry, używane głównie w wysokich maszynowniach i warsztatach ze scentralizowanym okablowaniem mostkowym, charakteryzującym się mniejszym zginaniem kabli, niskimi stratami na linii i gładkim okablowaniem.

Góra-wejście-dół i od dołu-wejście-góra-wyjście: specjalne tryby adaptacyjne, stosowane głównie w przypadku specjalnych warunków pracy, takich jak renowacja starej rozdzielni zasilania, rozbudowa obwodów i ograniczone okablowanie na miejscu, przy dużej elastyczności.

III. Logika dystrybucji mocy i scenariusze zastosowań różnych szaf funkcjonalnych GGD

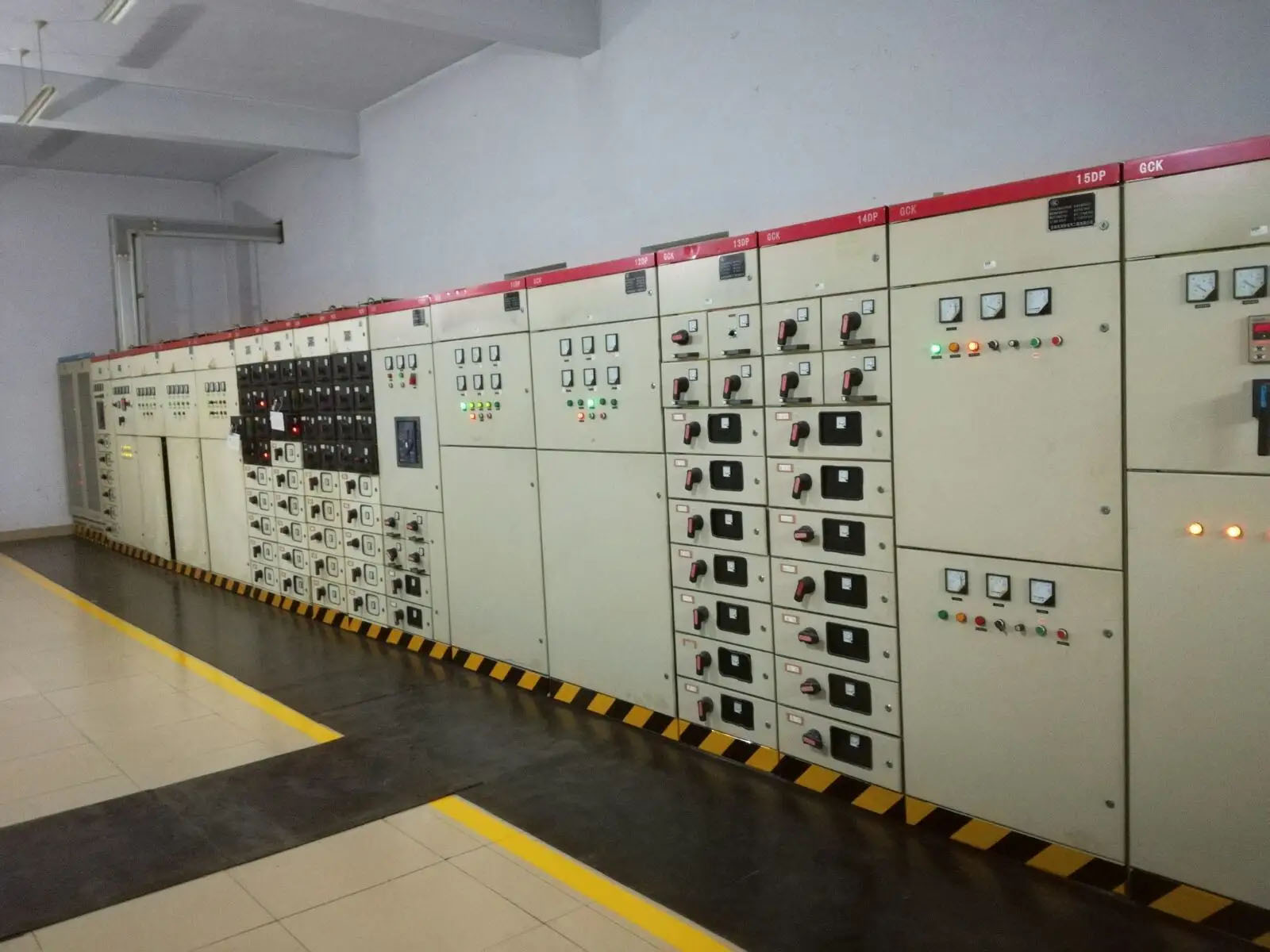

Kompletny system dystrybucji energii niskiego napięcia budowany jest poprzez połączenie wielu funkcjonalnych szaf GGD. Wszystkie szafy spełniają swoje zadania i współpracują ze sobą, tworząc kompletny system dystrybucji mocy integrujący dostęp do mocy, dystrybucję obciążenia, ochronę przed awariami, optymalizację efektywności energetycznej i pomiar mocy.

1. Szafka przychodząca (główna bramka zasilania systemu

Szafa zasilająca stanowi główne wejście zasilania całego systemu dystrybucji energii niskiego napięcia, wyposażone w uniwersalny wyłącznik główny realizujący funkcje głównego przełączania systemu i pierwotnego zabezpieczenia przed awariami. Moc wyjściowa z górnego transformatora dociera do szafki wejściowej, jest stabilizowana i zabezpieczona głównym wyłącznikiem, a następnie jest przekazywana do wszystkich tylnych szaf funkcjonalnych. Sprzęt integruje wiele funkcji zabezpieczających, takich jak przeciążenie, zwarcie, zbyt niskie napięcie i utrata fazy, i może natychmiastowo wyłączyć się, aby odciąć zasilanie w przypadku poważnych usterek systemu, aby chronić tylne linie i sprzęt. Pojedynczy system zasilania wyposażony jest w jedną szafę zasilającą, natomiast dwuobwodowy redundantny system zasilania wymaga dwóch szaf zasilających dopasowanych do szafy wiązkowej.

2. Szafka wychodząca (terminal dystrybucji obciążenia)

Jako podstawowe wyposażenie odgałęzienia systemu dystrybucji energii, szafa odpływowa dzieli główne źródło zasilania na wiele niezależnych gałęzi, aby dostosować je do różnych obciążeń, takich jak sprzęt zasilający, systemy oświetleniowe i obiekty biurowe. Przyjmując niezależną logikę dystrybucji mocy jednego obwodu z jednym zabezpieczeniem, zabezpieczenia każdej gałęzi są od siebie niezależne. W przypadku przeciążenia, zwarcia lub wycieku pojedynczego odgałęzienia wyłącza się tylko wadliwa gałąź, bez wpływu na całe zasilanie systemu, co zapewnia dokładną izolację uszkodzeń i ułatwia szybkie rozwiązywanie problemów oraz przywracanie zasilania.

3. Szafka kompensacji mocy biernej (rdzeń optymalizacji efektywności energetycznej systemu)

Scenariusze przemysłowe charakteryzują się dużym udziałem silników i urządzeń indukcyjnych, które podczas pracy generują duże straty mocy biernej, co prowadzi do niskiego współczynnika mocy sieci, zwiększonego spadku napięcia sieciowego, zwiększonego nagrzewania się sprzętu i opłat karnych za współczynnik mocy naliczanych przez biura dostaw energii, co podnosi koszty zużycia energii w przedsiębiorstwie. Szafka kompensacji mocy biernej automatycznie przełącza baterie kondensatorów zgodnie ze zmianami obciążenia sieci w czasie rzeczywistym, aby dynamicznie kompensować moc bierną systemu, stabilizować napięcie sieci, zmniejszać straty w linii i poprawiać efektywność wykorzystania mocy. W przypadku harmonicznych warunków pracy z intensywnymi przetwornicami częstotliwości i urządzeniami wysokiej częstotliwości należy zainstalować reaktory, aby tłumić harmoniczne i zapobiegać przepaleniu sprzętu kompensacyjnego.

4. Szafka krawatowa (rdzeń zasilacza awaryjnego o podwójnym zasilaniu)

Szafka łącząca jest specjalnie stosowana w redundantnych systemach zasilania o wysokiej niezawodności z podwójnymi liniami wejściowymi i podwójnymi szynami zbiorczymi. W normalnych warunkach pracy obie sekcje szyn zbiorczych są zasilane niezależnie z dwóch szaf zasilających, a szafka łącząca pozostaje otwarta. W przypadku awarii lub wyłączenia dowolnego źródła zasilania szafka łącząca zamyka się automatycznie lub ręcznie, a normalny zasilacz dostarcza energię do obu sekcji szyn zbiorczych, aby uniknąć przerw w dostawie prądu na dużym obszarze. Jest szeroko stosowany w kluczowych scenariuszach o wysokich wymaganiach dotyczących ciągłości zasilania, takich jak szpitale, duże centra handlowe, pomieszczenia danych, przemysłowe linie produkcyjne i systemy dystrybucji energii przeciwpożarowej.

5. Szafka pomiarowa (specjalne wyposażenie do rozliczania mocy)

Szafka pomiarowa to specjalna, znormalizowana szafka znajdująca się pod nadzorem działów zasilania. Konstrukcja szafy, konfiguracja komponentów i technologia okablowania są ściśle zgodne ze specyfikacjami odbioru zasilania. Szafa jest specjalnie wyposażona w transformatory pomiarowe i inteligentne liczniki energii elektrycznej, które dokładnie zbierają i zliczają całkowity pobór mocy przez system, stanowiąc podstawę prawną do rozliczania opłat za energię elektryczną. Szafka obsługuje kontrolę uszczelnienia ołowiu, a prywatne okablowanie i modyfikacja sprzętu są zabronione w celu zapewnienia zgodnego, dokładnego i identyfikowalnego pomiaru mocy.

IV. Podstawowe zasady obwodów pierwotnych i wtórnych

1. Główny obwód główny

Pierwotny obwód główny to główny kanał silnoprądowy systemu, obejmujący głównie szyny główne, szyny odgałęzione, styki główne wyłączników, kable wejściowe i odpływowe oraz zaciski okablowania obciążenia. Jego podstawową funkcją jest przesyłanie i dystrybucja energii elektrycznej dużej mocy, bezpośrednie podłączanie odbiorników końcowych, określanie całkowitej wydajności zasilania i odporności zwarciowej szafy. Stała konstrukcja GGD zapewnia pewne mocowanie elementów przewodzących bez ruchomych szczelin wtykowych i stabilną rezystancję styku. Nie jest podatny na przegrzanie, wirtualne połączenie i spalenie podczas długotrwałej pracy wysokoprądowej, ma doskonałą odporność na łuk i udarność zwarciową, dostosowując się do długotrwałej pracy w stanie ustalonym głównych obwodów wielkoprądowych.

2. Drugorzędny obwód sterujący

Wtórny obwód sterujący jest niskonapięciowym, słaboprądowym układem pomocniczym wspierającym obwód pierwotny. Nie przesyła bezpośrednio energii elektrycznej dużej mocy, a jego podstawowe funkcje to monitorowanie, ochrona, kontrola i wczesne ostrzeganie. Obejmuje głównie cztery funkcje: gromadzenie w czasie rzeczywistym danych operacyjnych, takich jak napięcie, prąd i zużycie energii; informacja zwrotna o stanach zamknięcia, otwarcia i usterek urządzeń; realizacja zabezpieczeń przeciążeniowych, zwarciowych, podnapięciowych i innych usterek; wsparcie lokalnej obsługi i zdalnego sterowania. Pośrednie sterowanie silnym prądem poprzez słaby prąd znacznie poprawia bezpieczeństwo obsługi sprzętu oraz wygodę obsługi i konserwacji.

V. Podstawowe zalety i wady GGD

1. Główne zalety

Po pierwsze, wysoka niezawodność działania i niska awaryjność. Sprzęt nie ma wrażliwych konstrukcji mechanicznych, takich jak szuflady, prowadnice i sprężyny, co zasadniczo pozwala uniknąć usterek, takich jak zakleszczenie mechaniczne, słaby kontakt i awaria podzespołów, dostosowując się do nieprzerwanej pracy przez 24 godziny i zmniejszając późniejsze ciśnienie operacyjne i konserwacyjne.

Po drugie, solidna konstrukcja i duża odporność na uszkodzenia. Dzięki stałej instalacji komponentów oraz schludnemu i stabilnemu układowi szyn zbiorczych konstrukcja szafy nie poluzuje się, komponenty nie wyskoczą, a łuki nie będą się szeroko rozprzestrzeniać w przypadku zwarć w systemie, zapewniając dobrą kontrolę uszkodzeń.

Po trzecie, wysoka uniwersalność i kompatybilność. Sprzęt charakteryzuje się wysokim stopniem standaryzacji, jest kompatybilny z różnymi popularnymi komponentami elektrycznymi niskiego napięcia, z powszechnie stosowanym osprzętem przemysłowym i nie ma dostosowanych barier technicznych, co umożliwia szybką konserwację, renowację i zwiększanie wydajności.

Po czwarte, duża elastyczność renowacji. Szafa posiada przestronne wnętrze pozbawione zbędnych konstrukcji, co pozwala na dodanie nowych obwodów dystrybucji mocy, inteligentnych modułów monitorowania i modułów kompensacji mocy biernej zgodnie z późniejszymi potrzebami eksploatacyjnymi i konserwacyjnymi, dostosowując się do modernizacji i renowacji starych rozdzielni zasilania.

Po piąte, wyraźna wydajność kosztowa. Dzięki dojrzałej technologii produkcji i niskim kosztom produkcji masowej, jej cena jest znacznie niższa niż w przypadku rozdzielnic szufladowych o tej samej wydajności dystrybucji mocy, odpowiednich do realizacji projektów dystrybucji energii na dużą skalę.

2. Główne wady

Po pierwsze, niewystarczająca wygoda obsługi i konserwacji oraz obowiązkowa konserwacja przy wyłączonym zasilaniu. Wszystkie komponenty są zainstalowane na stałe, bez niezależnych, wyciąganych jednostek konserwacyjnych, co wymaga wyłączenia górnego źródła zasilania w celu konserwacji usterek w jednym obwodzie i wymiany sprzętu, w przypadku których nie można przeprowadzić konserwacji linii pod napięciem.

Po drugie, niski stopień modularyzacji i słaba wymienność jednostek. Nie ma jednolitego standardu modułowego, a układ wewnętrzny i wymiary montażowe szaf różnych producentów są różne, co uniemożliwia bezpośrednią wymianę jednostek obwodów, takich jak szafki z szufladami.

Po trzecie, ograniczone dostosowanie do scenariuszy z najwyższej półki. Ograniczony funkcją konserwacji po wyłączeniu zasilania, nie jest w stanie sprostać wysokim standardom wymagań dotyczących zasilania, takich jak częsta konserwacja, zerowe przerwy w dostawie prądu i precyzyjne zasilanie obciążenia.

VI. Różnice i logika wyboru typów szaf GGD, GCK i MNS

GGD, GCK i MNS to trzy główne typy szaf w chińskiej branży dystrybucji energii niskiego napięcia. Ich podstawowe różnice polegają na formie strukturalnej, trybie działania i konserwacji, poziomie niezawodności i możliwości dostosowania do scenariuszy, a nie na wyglądzie.

GGD: W pełni nieruchoma konstrukcja bez ruchomych modułów szuflad, charakteryzująca się stabilną konstrukcją, dużą odpornością na zwarcia, niskim kosztem i doskonałą wydajnością przy dużych prądach. Jego wadą jest konieczność konserwacji przy wyłączeniu zasilania, odpowiednia dla głównych szaf systemowych, głównej dystrybucji zasilania i konwencjonalnej stabilnej dystrybucji mocy obciążenia.

GCK: Konstrukcja półszufladowa z niezależnie wyciąganymi i wymiennymi obwodami odpływowymi, umożliwiająca konserwację pojedynczych obwodów pod napięciem. Równoważy stabilność i wygodę obsługi, dostosowaną głównie do obciążeń warsztatowych i warunków pracy wymagających częstej konserwacji.

MNS: Wysokiej klasy, w pełni modułowa szafka z szufladami, charakteryzująca się dużą wymiennością jednostek, wysoką inteligencją, wysokim poziomem ochrony oraz wysoką wydajnością obsługi i konserwacji, ale wysokimi kosztami, mająca zastosowanie w centrach danych, produkcji precyzyjnej, handlu wysokiej klasy i nieprzerwanych, ważnych scenariuszach obciążenia.

Formuła wyboru branży: Wybierz GGD dla konwencjonalnej dystrybucji mocy w stanie ustalonym, obwodów głównych o dużym natężeniu i projektów z kontrolą budżetu; wybierz GCK ze względu na moc warsztatową i częste warunki pracy konserwacyjnej; wybierz MNS dla scenariuszy z najwyższej półki, zerowych wymagań dotyczących przerw w dostawie prądu i precyzyjnych obciążeń.

VII. Scenariusze mające zastosowanie i niemające zastosowania

1. Preferowane mające zastosowanie scenariusze

Główne rozdzielnie zasilania różnych fabryk, rozdzielnie zasilania budynków i wspólnot mieszkaniowych, systemy elektrowni fotowoltaicznych podłączone do sieci niskiego napięcia, tymczasowe główne szafy rozdzielcze na placach budowy, główne rozdzielnie zasilania warsztatów fabrycznych, miejska konwencjonalna dystrybucja energii, scentralizowana dystrybucja energii w pompowniach wody i wentylatorniach oraz inne podstawowe scenariusze dystrybucji energii ze stabilnymi obciążeniami i bez częstych wymagań konserwacyjnych.

2. Niezalecane scenariusze

Podstawowa dystrybucja mocy w centrach danych, awaryjna dystrybucja zasilania szpitalnych sal operacyjnych, dystrybucja mocy w laboratoriach instrumentów precyzyjnych, rdzeniowa dystrybucja mocy linii produkcyjnych automatyki przemysłowej, kluczowe obciążenia wymagające częstego uruchamiania i zatrzymywania oraz konserwacji w czasie rzeczywistym oraz bezobsługowe inteligentne elektrownie wysokiego poziomu o wysokich wymaganiach dotyczących ciągłości zasilania oraz wydajności działania i konserwacji.

VIII. Instalacja, obsługa, konserwacja i analiza typowych usterek

1. Kluczowe punkty instalacji podstawowej

W szafce zastosowano instalację podłogową, montowaną na ścianie. Wiele szaf należy precyzyjnie wypoziomować i ściśle połączyć podczas rozmieszczania, aby zapewnić płaskie połączenie szyn zbiorczych, równomierne naprężenie szafy oraz płynne otwieranie i zamykanie drzwi. Okablowanie kabli ściśle przestrzega zasady podziału na strefy silnego i słabego prądu, aby uniknąć zakłóceń elektromagnetycznych, zapewnić stabilne sygnały przyrządu wtórnego i sygnałów ochronnych oraz uzyskać schludne i solidnie zamocowane ogólne okablowanie.

2. Podstawowe wymagania dotyczące bezpieczeństwa uziemienia

Niezawodne uziemienie w pełnym zakresie jest podstawową gwarancją bezpiecznej pracy GGD. Wszystkie elementy metalowe takie jak ramy szaf, drzwi ruchome, płyty boczne, belki montażowe i korytka kablowe należy podłączyć do instalacji uziemiającej. Drzwi ruchome połączone są specjalnymi elastycznymi przewodami uziemiającymi, co pozwala uniknąć awarii uziemienia spowodowanej utlenianiem i korozją punktów zawiasów, kompleksowo zapobiegając wyciekom prądu, elektryczności statycznej, porażeniu prądem i awariom sprzętu.

3. Specyfikacje codziennej obsługi i konserwacji

Rutynowa codzienna kontrola nie wymaga otwierania szafki; Warunki pracy sprzętu można ocenić za pomocą przyrządów zamontowanych na drzwiach i lampek kontrolnych. Wewnętrzna konserwacja szafy musi ściśle przestrzegać czterech procedur bezpieczeństwa: wyłączenie zasilania, sprawdzenie wyłączenia zasilania, zawieszenie znaków ostrzegawczych i podłączenie do uziemienia. Otwieranie szafek pod napięciem jest surowo zabronione. Regularna konserwacja koncentruje się na usuwaniu kurzu z szafy, mocowaniu szyn zbiorczych i zacisków, kontroli obwodu wtórnego i sprawdzeniu stanu uziemienia, aby z wyprzedzeniem wyeliminować potencjalne ukryte zagrożenia.

4. Typowe usterki i analiza przyczyn

Nieprawidłowe przegrzanie szafy: najczęstsza usterka sprzętu, spowodowana głównie luźnymi zaciskami przewodów, poluzowanymi śrubami szyn zbiorczych i niewystarczającym zaciśnięciem kabla, co prowadzi do nadmiernej rezystancji styków i wytwarzania ciepła. Należy raczej do problemów związanych z budową i eksploatacją niż wadami jakościowymi obudowy.

Częste wyłączanie odgałęzień: spowodowane głównie przeciążeniem odbiorników tylnych, upływami prądu w linii i awariami urządzeń końcowych, niezależnymi od samej szafy. Usterki można prześledzić i wyeliminować, sprawdzając odpowiednie obciążenia odgałęzień.

Nieprawidłowe dane przyrządu: spowodowane głównie luźnym okablowaniem obwodu wtórnego, awarią transformatora lub zakłóceniami elektromagnetycznymi sygnału o słabym prądzie. Rozwiązywanie problemów można szybko zakończyć, sprawdzając najpierw wtórny obwód sterujący.

IX. Stan rozwoju i podsumowanie aplikacji

Jako znormalizowany i dojrzały sprzęt do dystrybucji energii niskiego napięcia, zweryfikowany przez dziesięciolecia praktyki inżynieryjnej, stała rozdzielnica niskiego napięcia GGD jest niezbędnym podstawowym urządzeniem w chińskim systemie przesyłu i dystrybucji energii niskiego napięcia. W porównaniu z wysokiej klasy modułowymi szafkami z szufladami, GGD nie charakteryzuje się wysoką inteligencją, możliwością szybkiej iteracji i bezobsługowością, ale dokładnie spełnia wymagania większości konwencjonalnych warunków pracy w dystrybucji zasilania w Chinach. Dzięki podstawowym zaletom stabilnej konstrukcji, wysokiego bezpieczeństwa i niezawodności, dużej uniwersalności i wysokiej wydajności kosztowej, od dawna zajmuje główny nurt rynku dystrybucji energii cywilnej, przemysłowej, komunalnej i nowej. Dzięki ciągłej standaryzacji i modernizacji energetyki, technologia szaf GGD i konfiguracja bezpieczeństwa są stale optymalizowane i udoskonalane, co jeszcze bardziej umacnia jej podstawową pozycję w dystrybucji energii niskiego napięcia i zapewnia solidną gwarancję bezpiecznej, stabilnej i długoterminowej pracy różnych systemów zasilania.

X. Często zadawane pytania (zwięzłe pytania i odpowiedzi)

P1: Jaka jest podstawowa definicja i charakterystyka rozdzielnic GGD?Odp.: GGD to standardowa, kompletna rozdzielnica niskiego napięcia przeznaczona do stosowania w pomieszczeniach zamkniętych. Przyjmuje całkowicie zamkniętą konstrukcję podłogową ze stałymi komponentami, charakteryzującą się wysoką stabilnością, dużą odpornością na zwarcia, niskim wskaźnikiem awaryjności i wysoką wydajnością kosztową w przypadku konwencjonalnej dystrybucji, pomiarów i zabezpieczeń niskiego napięcia.

P2: Jakie są podstawowe różnice między GGD, GCK i MNS?Odp.: GGD jest w pełni naprawiony, stabilny i ekonomiczny, ale wymaga konserwacji przy wyłączonym zasilaniu. GCK jest modułem częściowo ciągnionym, a MNS jest w pełni modułowy, oba umożliwiają konserwację na żywo przy wyższych kosztach i wydajności.

P3: Które scenariusze preferują GGD, a które nie są zalecane?Odp.: GGD nadaje się do fabryk, budynków, miejskich i fotowoltaicznych systemów dystrybucji stałej energii. Nie ma zastosowania do centrów danych, szpitalnych źródeł zasilania awaryjnego, laboratoriów precyzyjnych i scenariuszy nieprzerwanego zasilania wymagających częstej konserwacji pod napięciem.

P4: Dlaczego wewnętrzną konserwację GGD należy przeprowadzać przy wyłączonym zasilaniu?Odp.: Wszystkie komponenty są zainstalowane na stałe, bez izolowanych jednostek wysuwanych. Otwarcie szafy pod napięciem może spowodować zwarcie łukowe i porażenie prądem, dlatego obowiązkowa jest konserwacja przy wyłączonym zasilaniu.

P5: Jaka jest najczęstsza wada GGD i metod jej zapobiegania?Odp.: Najczęstszą usterką jest przegrzanie spowodowane luźnymi zaciskami i słabym stykiem. Regularne mocowanie, odkurzanie i kontrola uziemienia mogą skutecznie zapobiegać takim usterkom.

P6: Jakie typy szaf stanowią kompletny system dystrybucji zasilania GGD?Odp.: Kompletny system obejmuje przychodzące, wychodzące, kompensację mocy biernej, szafy łączące i pomiarowe, aby realizować pełną dystrybucję mocy, funkcje zabezpieczające i pomiarowe.

P7: Jaka jest podstawowa funkcja czterostrefowego projektu separacji szafy?Odp.: Izoluje obszary funkcjonalne i różne prądy, ogranicza propagację łuku, zapobiega przypadkowemu kontaktowi i rozszerzaniu się uszkodzeń oraz poprawia ogólne bezpieczeństwo i stabilność działania.
