HB-12 Ekologiczna jednostka główna z pierścieniem w izolacji gazowej

Ceho jest producentem w Chinach i możesz śmiało kupić naszą ekologiczną jednostkę główną z pierścieniem w izolacji gazowej HB-12. A my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę. Ta jednostka główna pierścieniowa to kompletny zestaw urządzeń do dystrybucji mocy 12 KV, trójfazowego prądu przemiennego 50 Hz, z pojedynczą magistralą i systemem z jednym segmentem magistrali.

Wyślij zapytanie

Opis produktu

Ekologiczna Jednostka Główna Pierścieniowa w Izolacji Gazowej HB-12 to kompletny zestaw urządzeń dystrybucyjnych o napięciu 12KV, trójfazowym AC 50 Hz, z pojedynczą szyną zbiorczą i systemem z pojedynczą sekcją szyn zbiorczych. Ma prostą konstrukcję, elastyczne działanie, niezawodne blokowanie i wygodną instalację. Różnym użytkownikom można zapewnić zadowalające rozwiązania techniczne dla różnych zastosowań. Dzięki zastosowaniu technologii czujników, technologii automatycznego sterowania i technologii informatycznych, wraz z zaawansowanymi parametrami technicznymi oraz prostymi i elastycznymi rozwiązaniami montażowymi, może sprostać stale zmieniającym się wymaganiom rynku i jest odpowiedni do inteligentnych wymagań sieci elektroenergetycznych.

Ekologiczna jednostka główna z pierścieniem w izolacji gazowej HB-12 ma zastosowanie w przemysłowych i cywilnych sieciach kablowych oraz w projektach terminali sieci dystrybucyjnych. Jeśli chodzi o odbiór i dystrybucję energii elektrycznej, szczególnie nadaje się do dystrybucji energii w miejskich obszarach mieszkalnych, małych podstacjach drugorzędnych, rozdzielniach, odgałęzieniach kablowych, podstacjach skrzynkowych, przedsiębiorstwach przemysłowych i górniczych, centrach handlowych, lotniskach, metrze, elektrowniach wiatrowych, szpitalach, obiektach sportowych, kolejach, tunelach i innych miejscach.

Warunki świadczenia usług

Temperatura powietrza otoczenia: -40 ℃ - + 50 ℃

Wilgotność: maksymalna średnia wartość względna, dzienna <95%, miesięczna <90%

Wysokość: ≤4000 m

Odporność sejsmiczna: 8 stopni

Można negocjować użycie na specjalnych warunkach

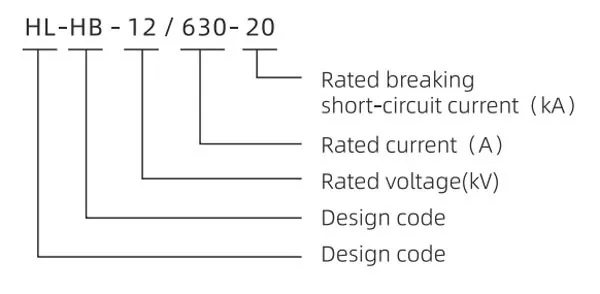

Model

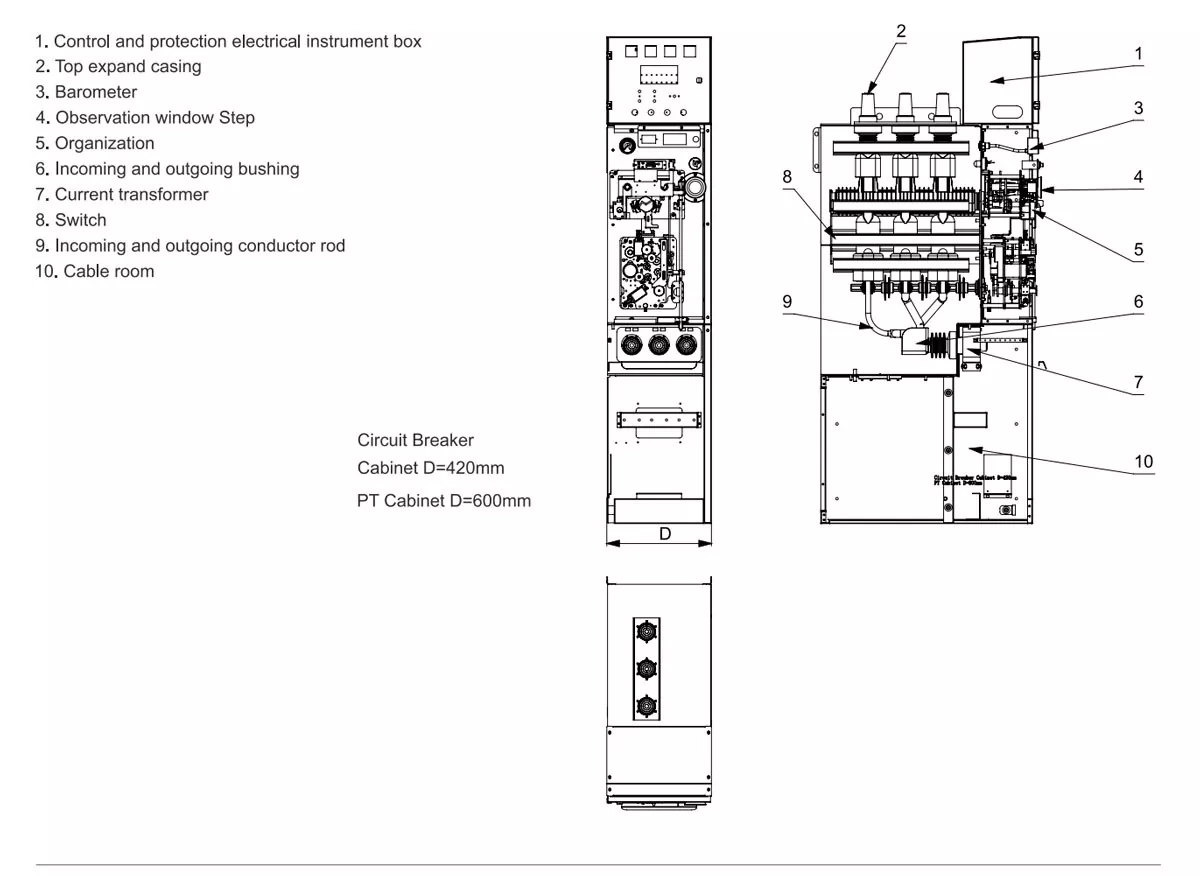

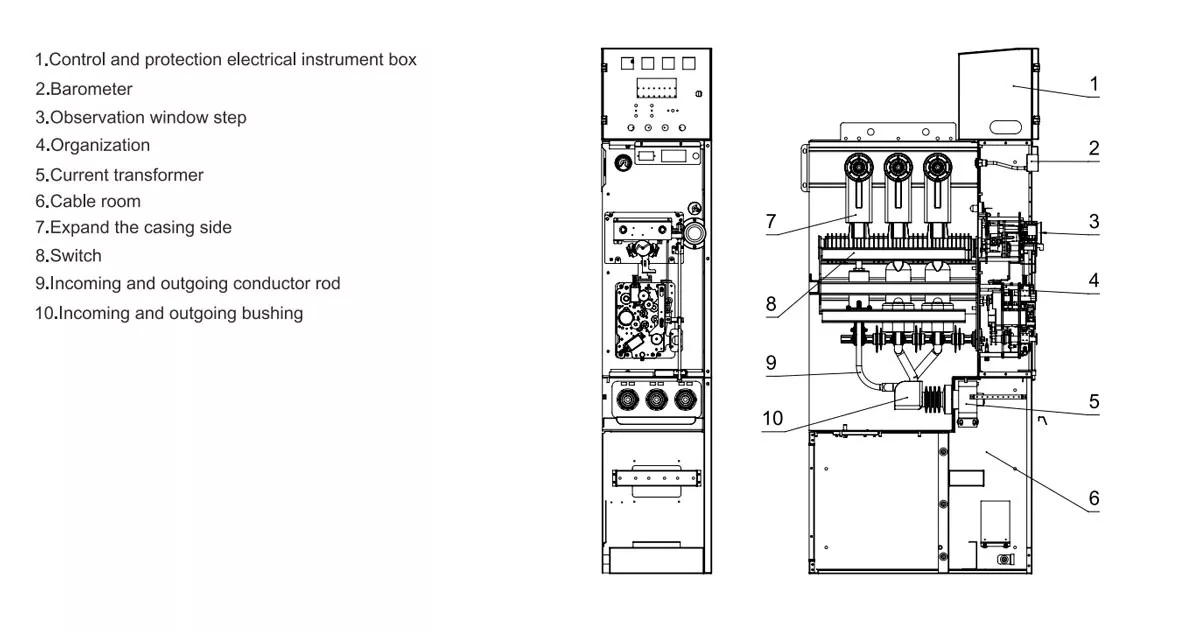

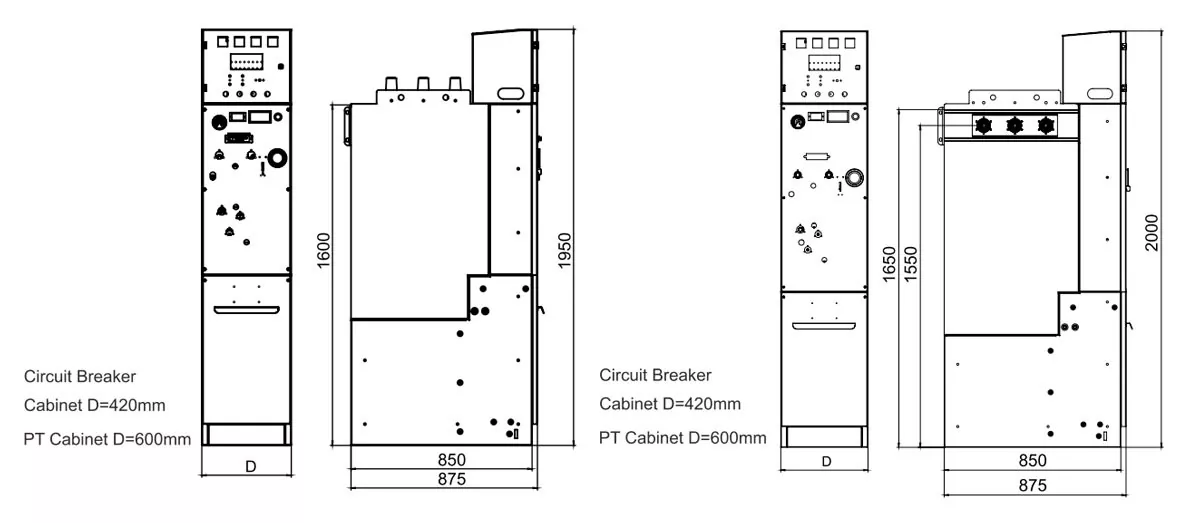

Wymiary rozdzielnicy

Rozmiar szafki (szer. × głęb. × wys.)	Szafka wyłącznikowa	Szafka przyłączeniowa kabli	Gabinet PT
Najlepsze rozwinięcie	420×850×1950	420×850×1950	600×850×1950
Rozszerzenie boczne	420×850×2000	420×850×2000	600×850×1950

Parametr techniczny

Główne parametry techniczne RMU z izolacją gazową

Napięcie znamionowe	kV	12
Prąd znamionowy	A	630
Metoda gaszenia łuku		Rurka przełącznika próżniowego
Metoda izolacji		Czyste powietrze lub azot
Znamionowy prąd wyłączalny zwarciowy	kV	20
Znamionowe czasy wyłączania zwarciowego	Czasy	30
Znamionowy prąd zamykania zwarcia (szczyt)	kV	50
Znamionowy krótkotrwały prąd wytrzymywany 3 s (rms)	the	20 (obwód główny), 17, 4 (obwód uziemiający)
Znamionowy prąd szczytowy wytrzymywany	the	50 (obwód główny), 43, 5 (obwód uziemiający)
Napięcie wytrzymywane częstotliwości sieciowej (1 min)	kV	42 (Faza do ziemi, faza do fazy), 48 (przerwanie)
Napięcie wytrzymywane udaru piorunowego	kV	75(Faza do ziemi, faza do fazy), 85(przerwanie)
Częściowe rozładowanie	komputer	≤20
Oceniana sekwencja operacji vcbs		O-0.3s-co-180s-co
Wytrzymuje wewnętrzne zwarcia łukowe	KA\S	20/0,5
Żywotność mechaniczna	Czasy	10000 (VCB) 3000 (rozłącznik, uziemnik)
Rezystancja obwodu głównego każdej fazy	mΩ	120
Uziemnik znamionowy prąd załączalny zwarciowy (wartość szczytowa)	The	43, 5
Czasy zamykania uziemnika	Czasy	2
Stopień ochrony	MPa	IP67 (skrzynka gazowa), IP4X (obudowa)
Nominalne ciśnienie gazu (nadciśnienie)	MPa	0.02
Minimalne ciśnienie robocze gazu	0/0	0
Znamionowy roczny wskaźnik wycieków	ppm	0.01
Zawartość wilgoci w skrzynce powietrznej	kV	≤150
Napięcie wytrzymywane częstotliwości obwodu pomocniczego (1 min)		2

Główny parametr techniczny wyłącznika

Napięcie znamionowe	12
Prąd znamionowy	630
Znamionowy prąd zwarciowy wyłączalny	20
Znamionowy prąd zamykania zwarcia (szczyt)	50
Znamionowy krótkotrwały prąd wytrzymywany 3 s (rms)	20
Znamionowy prąd szczytowy wytrzymywany	50
Oceniana sekwencja operacji	O.-0,3s-C.O.-180s-C.O.
Napięcie wytrzymywane częstotliwości sieciowej (1 min)	42 (faza do ziemi, faza do fazy), 48 (rozłączanie)
Napięcie wytrzymywane udaru piorunowego (szczyt)	75 (faza do ziemi, faza do fazy), 85 (rozłączanie)
Częściowe rozładowanie	≤5
Żywotność mechaniczna	10000
Rezystancja pętli głównej na fazę	≤110
Rozstaw styków	9±1
Nadmierny skok ciśnienia kontaktowego	3±0, 5
Końcowe ciśnienie kontaktowe	1800±100N
Otwarcie trójfazowe (różne fazy)	≤1
Czas odbicia zamknięcia kontaktu	≤2
Czas zamknięcia	≤70
Czas otwarcia	≤60
Średnia prędkość otwierania	1,1+0,2
Średnia prędkość zamykania	0,8+0,2
Znamionowa liczba przerw prądu zwarciowego	30
