Zewnętrzny odłącznik wysokiego napięcia GW9

Ceho jest producentem i dostawcą specjalizującym się w dostarczaniu zewnętrznych wyłączników wysokiego napięcia GW9. Przełączniki serii GW9 nadają się do stosowania na zewnątrz urządzeń elektrycznych wysokiego napięcia o trójfazowym napięciu znamionowym AC 50 Hz 0 kV/15 kV/20 kV. Służą do galwanicznej izolacji linii przesyłowych wysokiego napięcia podczas przenoszenia bez obciążenia, konserwacji szyn zbiorczych wysokiego napięcia, wyłączników i innych urządzeń elektrycznych, a także do galwanicznej izolacji linii wysokiego napięcia pod napięciem. Nasz produkt można podzielić na małe obwody kondensatorowe i indukcyjne obwody izolujące prąd. Jego konstrukcja jest prosta i rozsądna, wykorzystuje akcesoria miedziano-aluminiowe, uszczelnioną obudowę ze stali nierdzewnej i podstawę ocynkowaną ogniowo, co zapewnia doskonałą odporność na ciśnienie i korozję oraz niezawodne działanie. Lekki i łatwy w montażu, nie wymagający regularnego czyszczenia i konserwacji, nadaje się do stosowania na różnych odcinkach i odgałęzieniach linii dystrybucyjnych 10-20kV na terenach miejskich i wiejskich, a także na odcinkach remontowych z dobrze widocznymi punktami rozłączenia. Niedrogi zewnętrzny odłącznik wysokiego napięcia GW9 to wygodne zewnętrzne urządzenie elektryczne wysokiego napięcia.

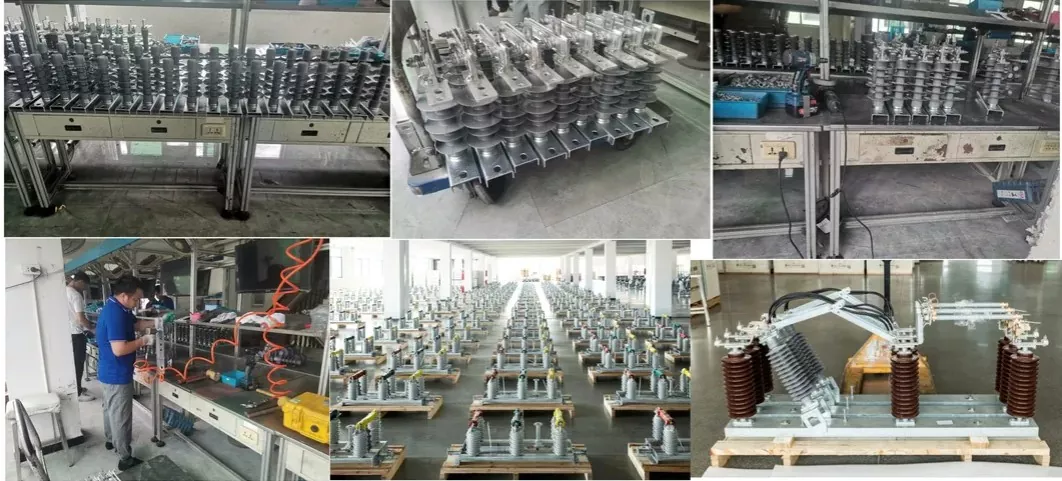

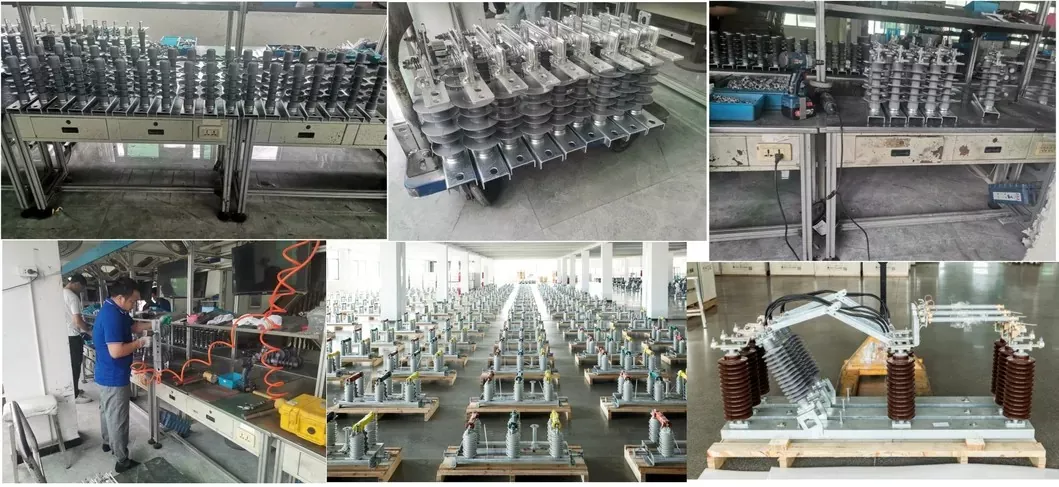

Nasza fabryka

Napowietrzny jednofazowy odłącznik/rozłącznik prądu przemiennego serii GW9-12 (zwany dalej „odłącznikiem/izolatorem”) służy do przełączania linii 10 kV pod napięciem i bez obciążenia oraz do galwanicznej izolacji remontowanych autobusów wysokiego napięcia, wyłączników i innego sprzętu elektrycznego od linii wysokiego napięcia pod napięciem.

Odłączniki/izolatory spełniają wymagania norm technicznych GB/T 1985-2014, izolatory napięcia i prądu oraz uziemniki, DL/T 486-2010, izolatory i uziemniki wysokiego napięcia AC.

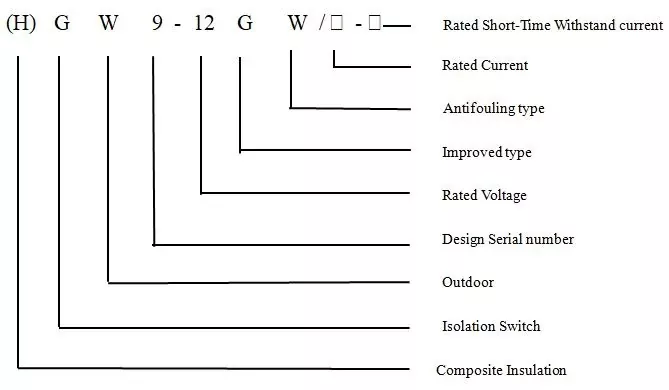

MODEL I ZNACZENIE

Warunki środowiskowe użytkowania

1. Wysokość: nie większa niż 1000 metrów. Jeżeli wysokość jest większa niż 1000 m, należy odpowiednio dostosować znamionowy poziom izolacji termicznej.

2. Temperatura otoczenia: górna granica +45℃, dolna granica -40℃, średnia temperatura najcieplejszego miesiąca 30℃, maksymalna dzienna różnica temperatur 25K.

3. Intensywność promieniowania słonecznego (na zewnątrz): 0,1 W/cm²

4. Prędkość/ciśnienie wiatru (na zewnątrz): 0,5 m/s / 700 Pa

5. Stopień zanieczyszczenia: klasa E

6. Grubość oblodzenia: nie przekraczająca 20 mm

7. Wilgotność: średnia dzienna wilgotność względna nie przekraczająca 95%, średnia miesięczna wilgotność względna nie przekraczająca 80%

8. Wydajność sejsmiczna: przyspieszenie poziome 0,3 m/2, przyspieszenie pionowe 0,15 m/s²

9. Współczynnik bezpieczeństwa: sinusoidalna fala rezonansowa z trzema okresami, współczynnik bezpieczeństwa większy niż 1,67.

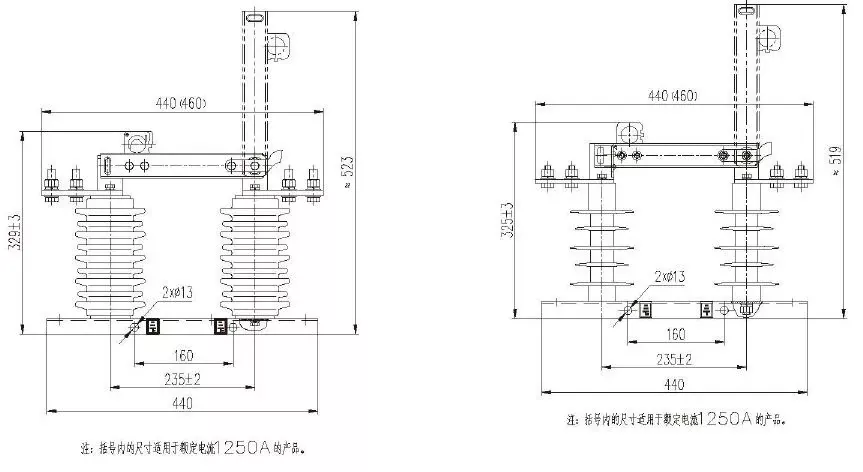

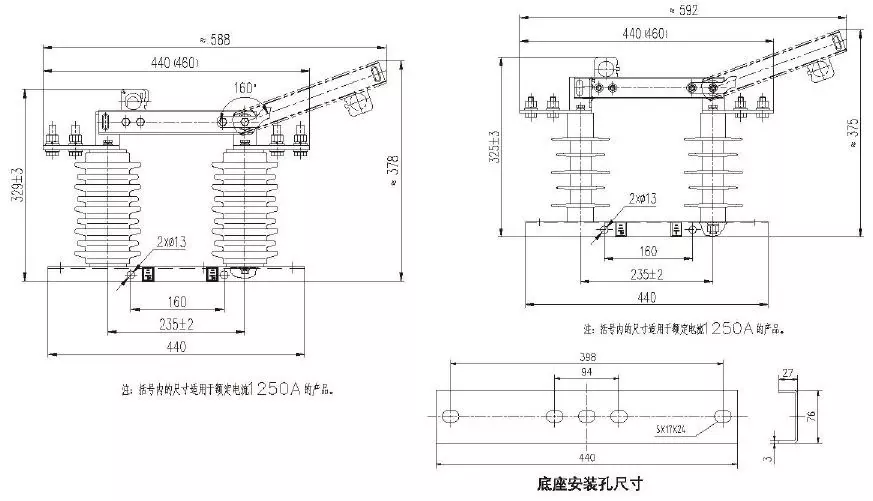

ZARYS I WYMIARY MONTAŻOWE

Dane techniczne

Kluczowe zalety

1. Znacząco poprawiona struktura produktu i odporność na korozję. Po zamknięciu płyta przewodząca ma funkcję samoblokującą. Aby otworzyć, wystarczy pociągnąć hak blokujący, co spowoduje automatyczne odblokowanie. Podstawa wyposażona jest w przewodzącą sprężynę i osłonę sprężyny; urządzenie samoblokujące zawiera płytkę blokującą, hak blokujący i sprężynę haka blokującego. Wszystkie standardowe części wykonane są z niemagnetycznej stali nierdzewnej SUS304 z jasnym wykończeniem i doskonałą odpornością na korozję.

2. Płyta przewodząca nie ma blokady; maksymalny kąt otwarcia obrotu jest nie mniejszy niż 160 stopni, a podstawa płyty przewodzącej nie ma zacisków ze stali nierdzewnej. Aby utrzymać siłę zaciskania styków, stosuje się procesy pasywacji, nitowania i montażu o wysokiej elastyczności.

3. Główne elementy obwodu zewnętrznego wyłącznika wysokiego napięcia GW9 wykorzystują czerwoną miedź T2. Stacjonarne styki i zaciski są formowane integralnie, co całkowicie rozwiązuje problemy ze stykami spowodowane w przeszłości spawaniem stacjonarnych styków i zacisków.

4. Wszystkie elementy przewodzące w obwodzie głównym są posrebrzane o grubości nie mniejszej niż 20 mm i poddawane uszczelnionej obróbce antyutleniającej. Powłoka powierzchniowa jest jasna i trwała, posiada dużą odporność na utlenianie, doskonałą przewodność i rezystancję obwodu 80 mmΩ.

5. Zaciski przewodów mają konstrukcję z dwoma otworami, wykonaną z twardego stopu miedzi i zewnętrzną srebrzoną powłoką.

6. Przełącznik ten wykorzystuje zewnętrzną sprężynę dociskową, której przewodzące styki stykają się ze strukturą „stałego łuku”, zapewniając bardzo równomierny nacisk i funkcję samooczyszczania. Docisk styku pozostaje stały przez długi czas, zapewniając bezpieczeństwo i niezawodność produktu podczas pracy na długich dystansach.

7. Izolator jest wykonany z materiału kompozytowego z ceramiki lub kauczuku silikonowego o wysokiej wytrzymałości i został zaprojektowany z myślą o dużej drodze upływu, spełniając wymagania w zakresie ochrony przed zanieczyszczeniami klasy E, posiadający dobre właściwości przeciw zanieczyszczeniom i charakterystykę działania na duże odległości.

8. Minimalna odległość ruchomych części zewnętrznego wyłącznika wysokiego napięcia GW9 od podłoża jest większa niż 200 mm, a odległość między przerwami jest większa niż 230 mm, co czyni go odpowiednim do stosowania na obszarach położonych na dużych wysokościach.
