Rozdzielnica wysuwna niskiego napięcia GCK

Ceho może być Twoim dostawcą rozdzielnic wysuwnych niskiego napięcia GCK. Ciesz się naszymi produktami wysokiej jakości i konkurencyjnymi cenami. Panel sterowania GCK przyjmuje połączenie śrubowe. Kompletny panel sterowania składa się z kilku elementów, takich jak drzwi, płytka okablowania, przegroda, rama nośna, szuflada i szyna zbiorcza. Podstawowy framework to kombinacja FA 28 lub KB (typ C). Wszystkie elementy konstrukcyjne są łączone za pomocą wkrętów samogwintujących. Drzwi, panel, przegroda, rama nośna i szuflada są montowane w kompletny panel sterowania, zgodnie z wymaganiami. Rozmiar otworów montażowych korpusu panelu i części waha się w granicach E= 25 mm, co jest elastyczne i wygodne w montażu. Wysokość szuflady jest podzielona na 1/2 jednostki, serie 200 mm, 300 mm, 400 mm, 500 mm i 600 mm. Wysokość szuflady jest określana przez prąd pętli, a wirtualna wysokość montażu wynosi 1800 mm.

Wysuwana jednostka funkcyjna panelu sterowania GCK wykorzystuje specjalny mechanizm push-pull o lekkiej konstrukcji i dobrej wymienności. Wskazuje stan mechanicznego zablokowania pozycji roboczej, pozycji testowej i pozycji izolacji. Uchwyt roboczy może być wyposażony w kłódkę. Rama i wewnętrzne części metalowe są ocynkowane, aby zapewnić niezawodne uziemienie.

Warunki pracy

1. Temperatura otoczenia: -5 ~+40;

2. Wilgotność względna: średnia dzienna 95%, średnia miesięczna 90%;

3. Typ kryty, wysokość 2000 m;

4. Intensywność trzęsienia ziemi 8 stopni;

5. Okazje bez substancji łatwopalnych i wybuchowych, bez żrących substancji chemicznych i częstych silnych wibracji.

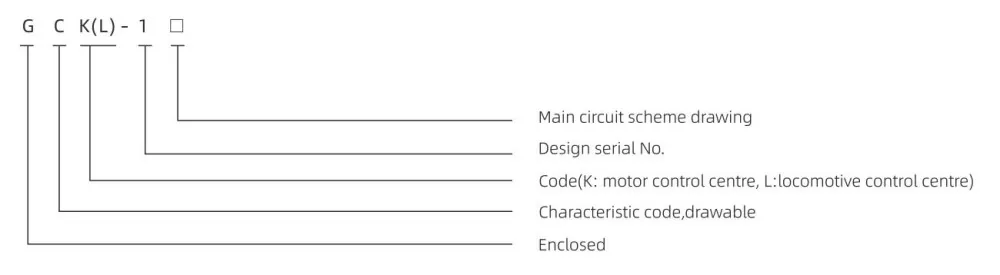

Model

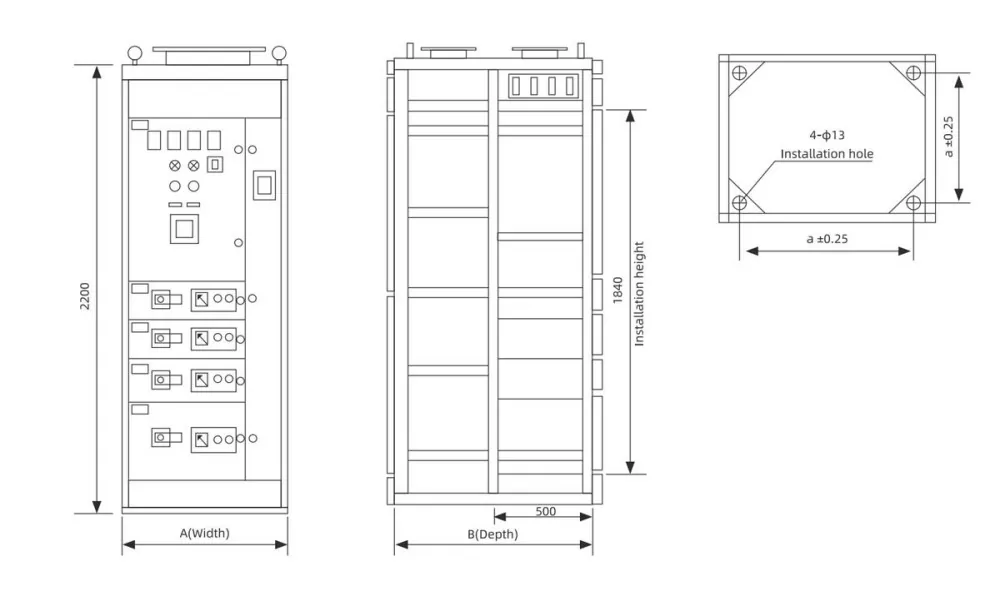

Wymiary instalacyjne
