Elektroniczny wyłącznik automatyczny w obudowie formowanej

Chiny Producent elektronicznych wyłączników kompaktowych – wysokiej jakości dostawcy OEM/ODM w konkurencyjnych cenach! Elektroniczne wyłączniki MCCB rejestrują sygnały prądowe w czasie rzeczywistym za pomocą czujników prądowych (takich jak przekładniki prądowe) i wysyłają je do wyzwalacza elektronicznego (ETU) w celu analizy i przetwarzania. W przypadku wykrycia przeciążenia, zwarcia lub zwarcia doziemnego moduł elektroniczny wydaje polecenie wyłączenia, zmuszając siłownik do szybkiego rozłączenia obwodu.

Instrukcje instalacji

Instalacja elektronicznego wyłącznika kompaktowego jest prosta ze względu na konstrukcję modułową lub typu plug-and-play. Zawsze wyłączaj główne zasilanie przed rozpoczęciem instalacji. Postępuj zgodnie ze schematem połączeń dostarczonym przez producenta. Upewnij się, że przewód pod napięciem i przewód obciążenia są prawidłowo podłączone. Jeśli używasz paneli słonecznych lub baterii, użyj dwukierunkowego wyłącznika MCCB. Zapewnia to bezpieczeństwo systemu i zapobiega uszkodzeniom. Dokręć wszystkie przewody, aby zapobiec poluzowaniu. Luźne przewody spowodują zadziałanie wyłącznika MCCB, gdy nie powinno.

Do dokręcenia zacisków użyj odpowiednich narzędzi.

Sprawdź, czy RMCCB pasuje do Twojego panelu dystrybucyjnego.

Po instalacji naciśnij przycisk testowy, aby przetestować wyłącznik MCCB.

Uwaga: Jeśli nie jesteś pewien, jak postępować, skonsultuj się z wykwalifikowanym elektrykiem.

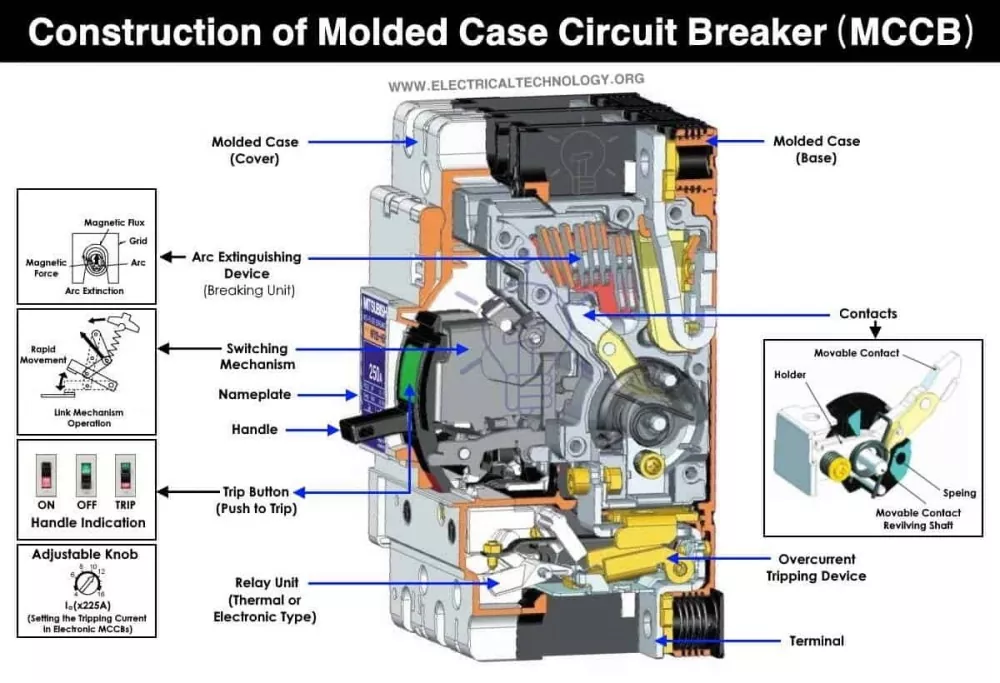

Budowa

Wyłączniki MCCB składają się z następujących głównych części, z których każda została szczegółowo wyjaśniona

1. Komora łukowa

2. Kontakty

3. Mechanizm operacyjny

4. Złącze terminala

5. Wyzwalacz termiczny

6. Wyzwalacz magnetyczny

7. Uchwyt/mechanizm bezwypadkowy

8. Przycisk podróży

Aplikacje

Elektroniczne wyłączniki kompaktowe obsługują bardzo wysokie prądy i idealnie nadają się do zastosowań przemysłowych, w których występują duże obciążenia.

Regulowane ustawienie wyzwalania: W porównaniu do MCB, MCCB ma szerszy zakres zastosowań, co może wspierać jego działanie, ponieważ ma wyższą zdolność obsługi prądu i regulowaną funkcję ustawiania wyzwalania. Nadaje się zarówno do zastosowań nisko, jak i wysokoprądowych.

Ochrona silnika: wyłączniki MCCB mogą chronić duże silniki przed uszkodzeniami spowodowanymi przeciążeniem, gdy są stosowane w obszarach przemysłowych. Wspomniany powyżej regulowany wyzwalacz został zaprojektowany tak, aby wytrzymać wysokie prądy udarowe z niezbędnym opóźnieniem.

Ochrona spawarki: Spawarka pobiera bardzo duży prąd. Jeśli nadal chcesz wybrać MCB, aby sobie z tym poradzić, jako profesjonalny producent możemy Ci powiedzieć, że jest to nie do zniesienia. Zaleca się bezpośredni wybór MCCB.

Ochrona zasilacza: Ten produkt służy do dystrybucji zasilania w zasilaczach przenoszących setki amperów i nie nadaje się do MCB.

Ochrona generatora: Chroni duże generatory wytwarzające setki amperów.

Ochrona baterii kondensatorów: Baterie kondensatorów służą do korekcji współczynnika mocy. Jednocześnie może zapobiec wysokiemu prądowi.
